| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22072701 |
| 最小注文数量: | 1セット |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 500 SET/month |
| DP: | 3.09 | モジュール: | 8.22 |
|---|---|---|---|
| ギヤ歯は番号が付いている: | 12 と 33 | 素材: | AISI 4320 |
| 熱処理: | 浸炭 | 製造 加工: | ギヤ粉砕 |
| ハイライト: | AISI 4320の鋼鉄斜めギヤ セット,螺旋形の斜めギヤDP3.09,12T 33Tの鋼鉄斜めギヤ セット |
||

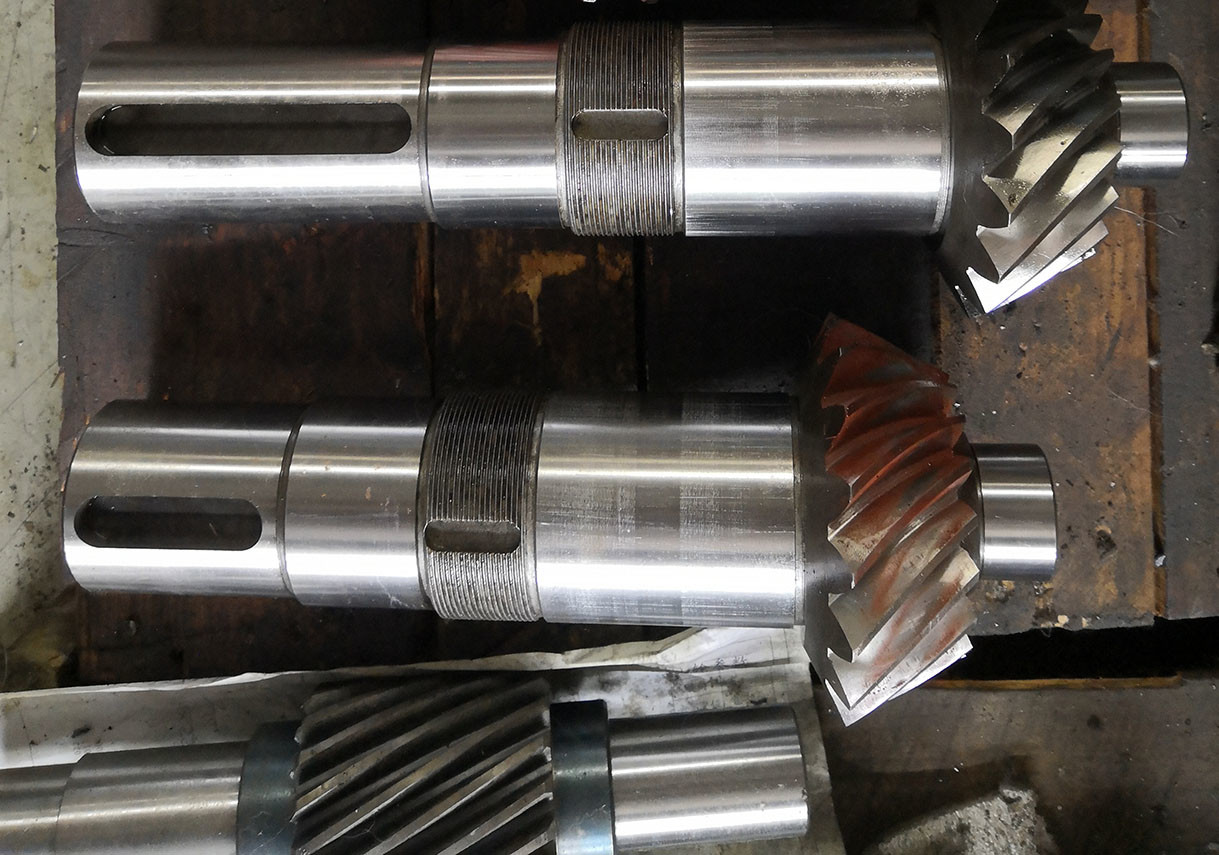

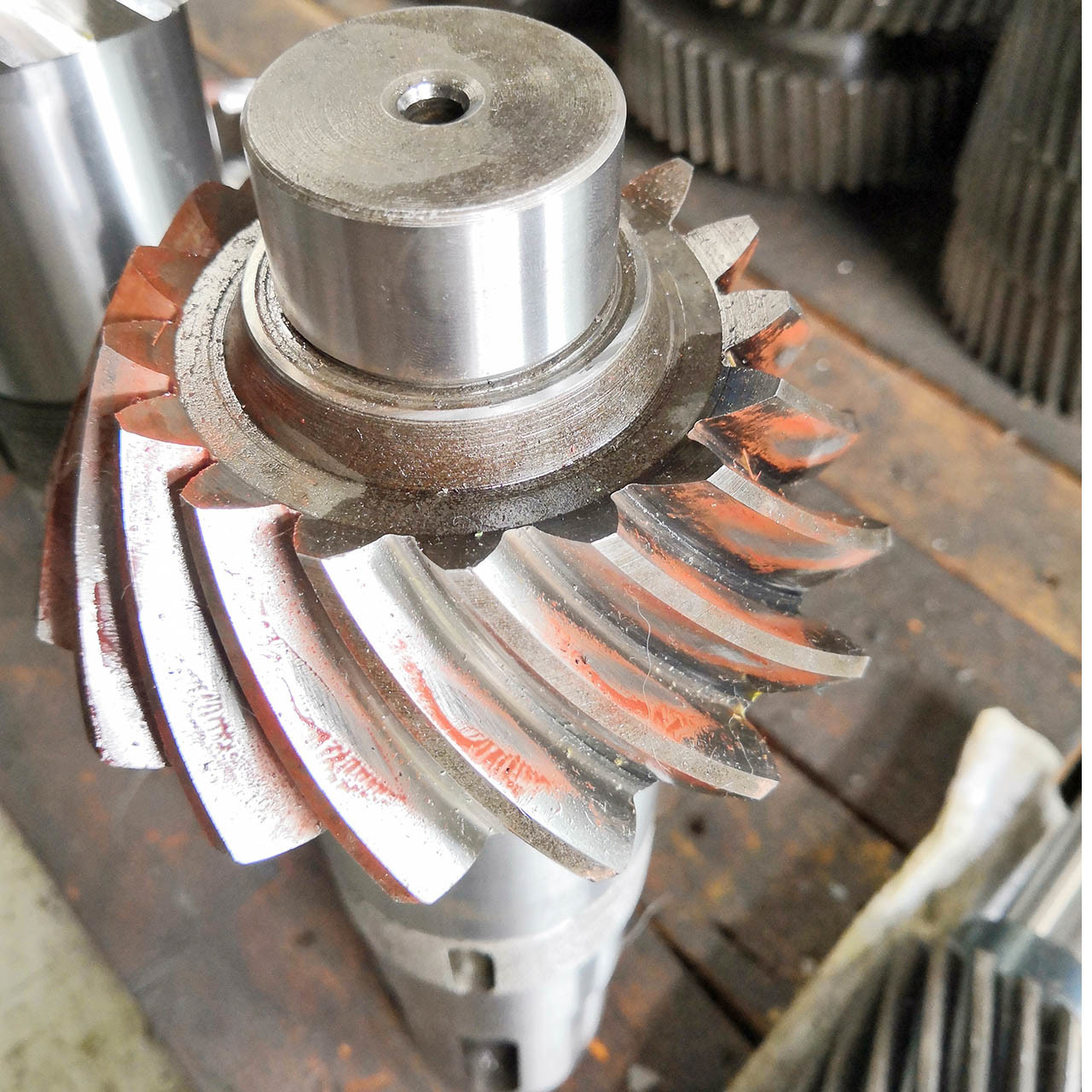

1) スパイラルベベルギアの用途
高速鉄道、石油掘削システム、自動車
2) スパイラルベベルギアの特徴
スパイラル歯のヘリカル角を持つスパイラルベベルギアは、より高い強度と低騒音を提供します。
| 製品 | スパイラルベベルギア |
| カスタムメイド | √ |
| ギアプロファイルタイプ | グリーソン |
| 歯車歯製造 | 歯車歯研削 |
| DP | 3.09 |
| 作動角/軸角 | 90° |
| 歯数 (Z) | 12&33 |
| 圧力角 (α) | 20° |
| リード角 | 35° |
| 材質 | AISI 4320 |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
製造設備
製造プロセス
鍛造 機械加工 切削
熱処理 研削 検査
