| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB2200802002 |
| 最小注文数量: | 2セット |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| 幅: | 75mm | プロファイル タイプ: | グリーソン |
|---|---|---|---|
| 方向性: | そうだ | 外径: | 470mm |
| 製造業: | ギヤ粉砕 | ブランド: | OEM |
| ハイライト: | ヘリックス 35 度ベベル ギア スパイラル、ベベル ギア スパイラル 10 モジュール、35 度右ヘリックス ギア,Bevel Gear Spiral 10 Module,35 Degree right hand helix gear |
||
1) スパイラルベーブルギアの特徴
(a) 螺旋型斜形ギアにより強度が高く,騒音が少ない
(b) より高い減速率を持つギア
(c) 螺旋斜形ギアセットは,ペアで交換する必要があります (左手と右手の両方)
2) 螺旋ベーブルギアの方向
a) 右手
右手の螺旋斜め歯車とは,歯の外側の半分が時計回りの方向に傾いている歯車です.
(b) 左手
左手の螺旋斜め歯具は,歯の外側の半分が時計回りの方向に傾いている歯具です.

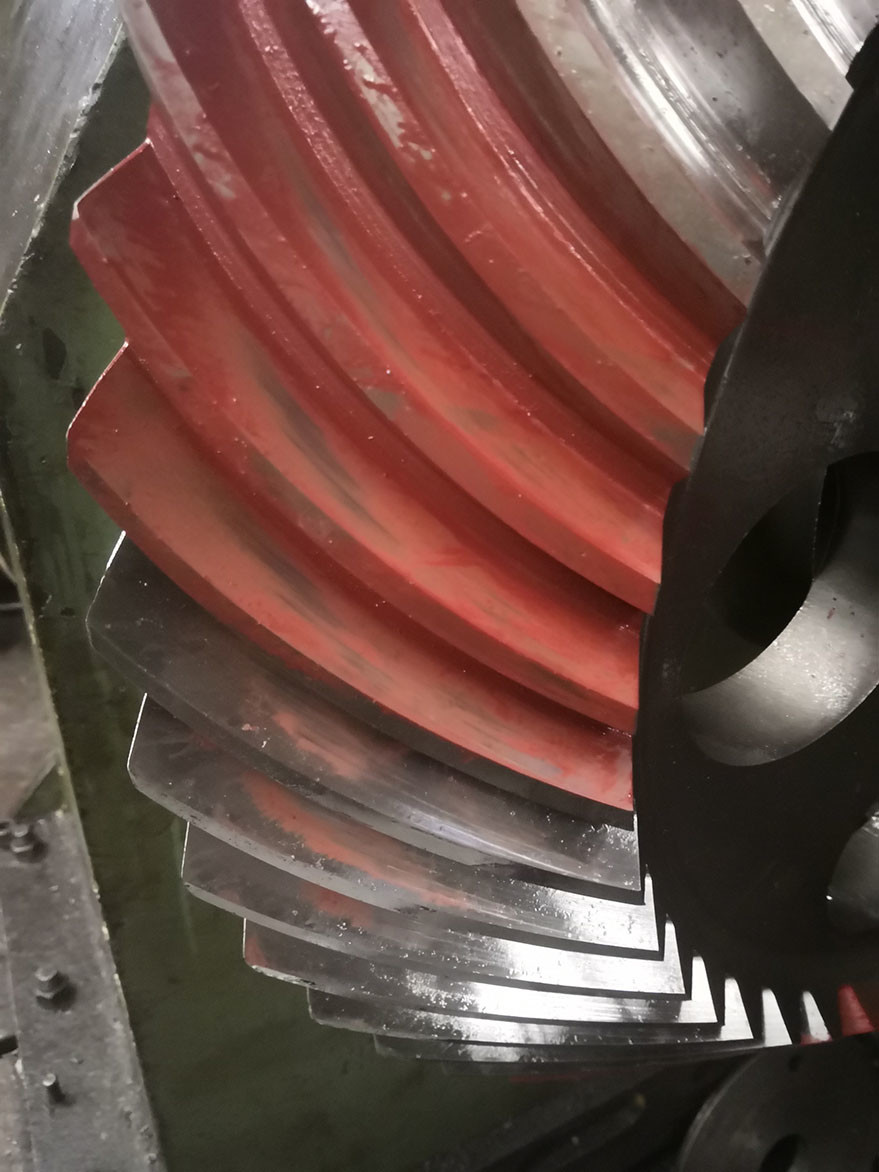

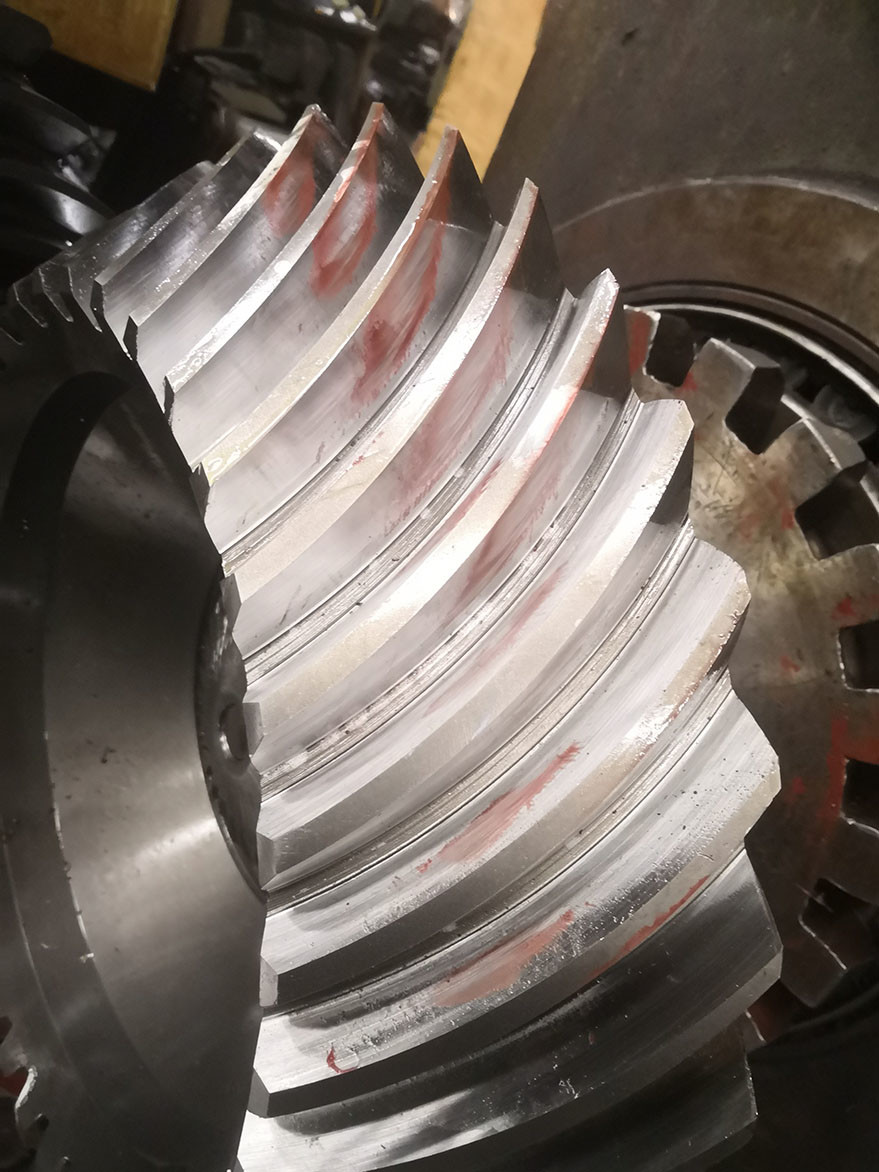

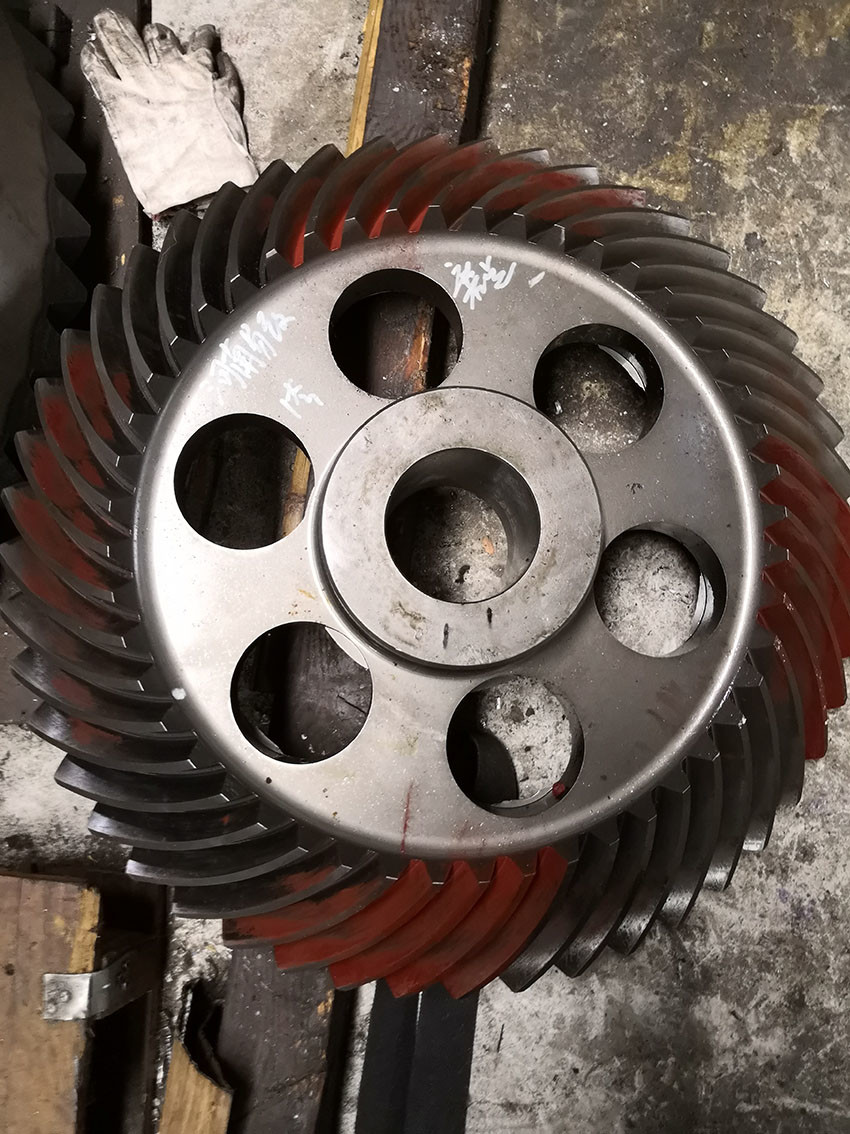

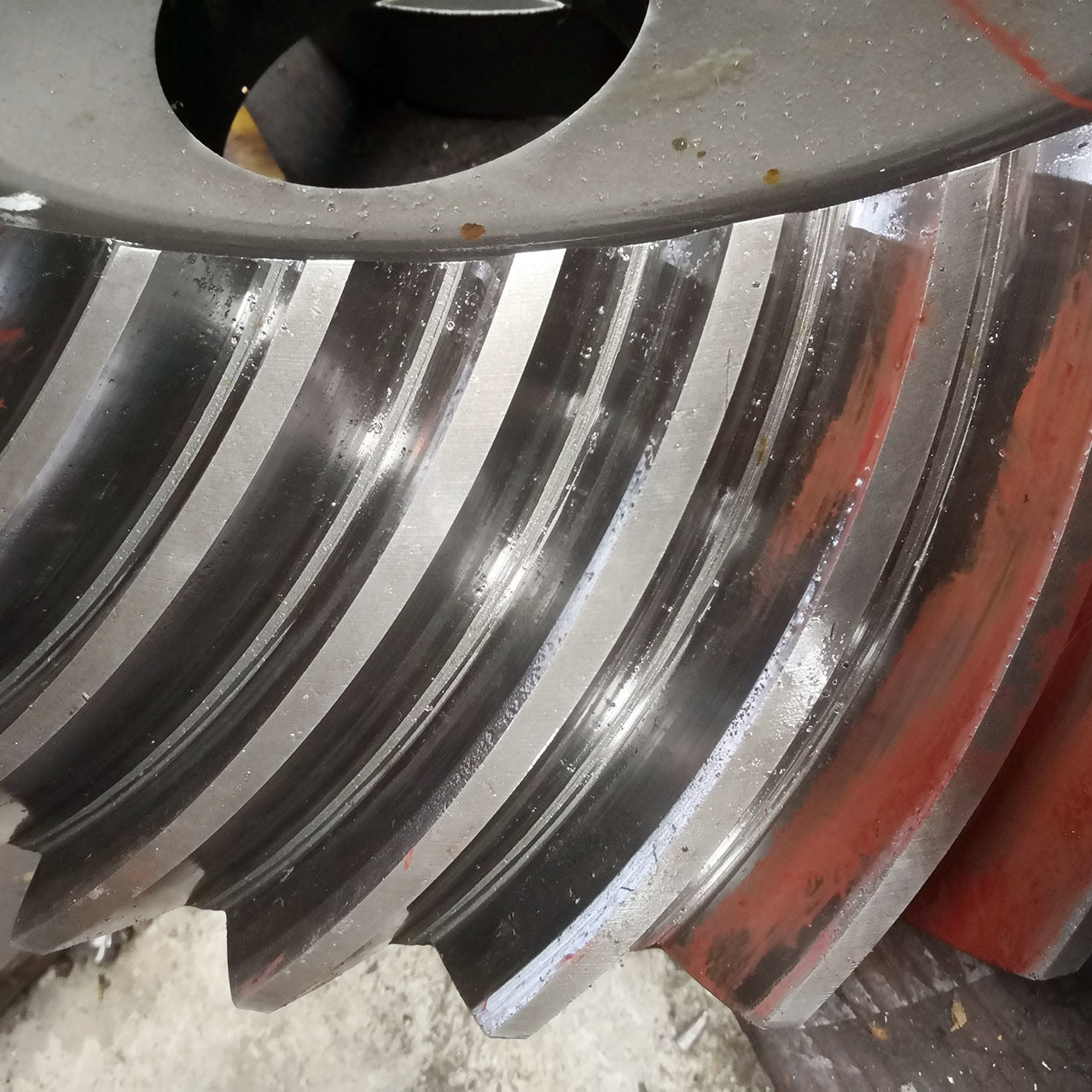

| 製品 | 内部スプリングを持つ螺旋式ベーベルギア |
| オーダーメイド | √ |
| 材料 | 17CrNiMo6/18CrNiMo7 |
| ギア歯の製造 | 歯磨き機と歯磨き機 |
| 直径ピッチ | 10 |
| 歯磨き機 | √ |
| 歯数 (Z) | 45T |
| 圧力の角度 (α) | 20° |
| リードアングル | 35° |
| 精度度 | ISO 6級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
