| 長さ: | 503mm | 軸角: | 90° |
|---|---|---|---|
| モジュール: | 6.5 | 外径: | 119.07 |
| 方向性: | 右手 | 硬さ: | 58-62 HRC |
| ハイライト: | 右の螺線形の斜めギヤ シャフト,螺線形ギヤ シャフト6.5モジュール,6.5モジュールの螺線形の斜めギヤ シャフト |
||

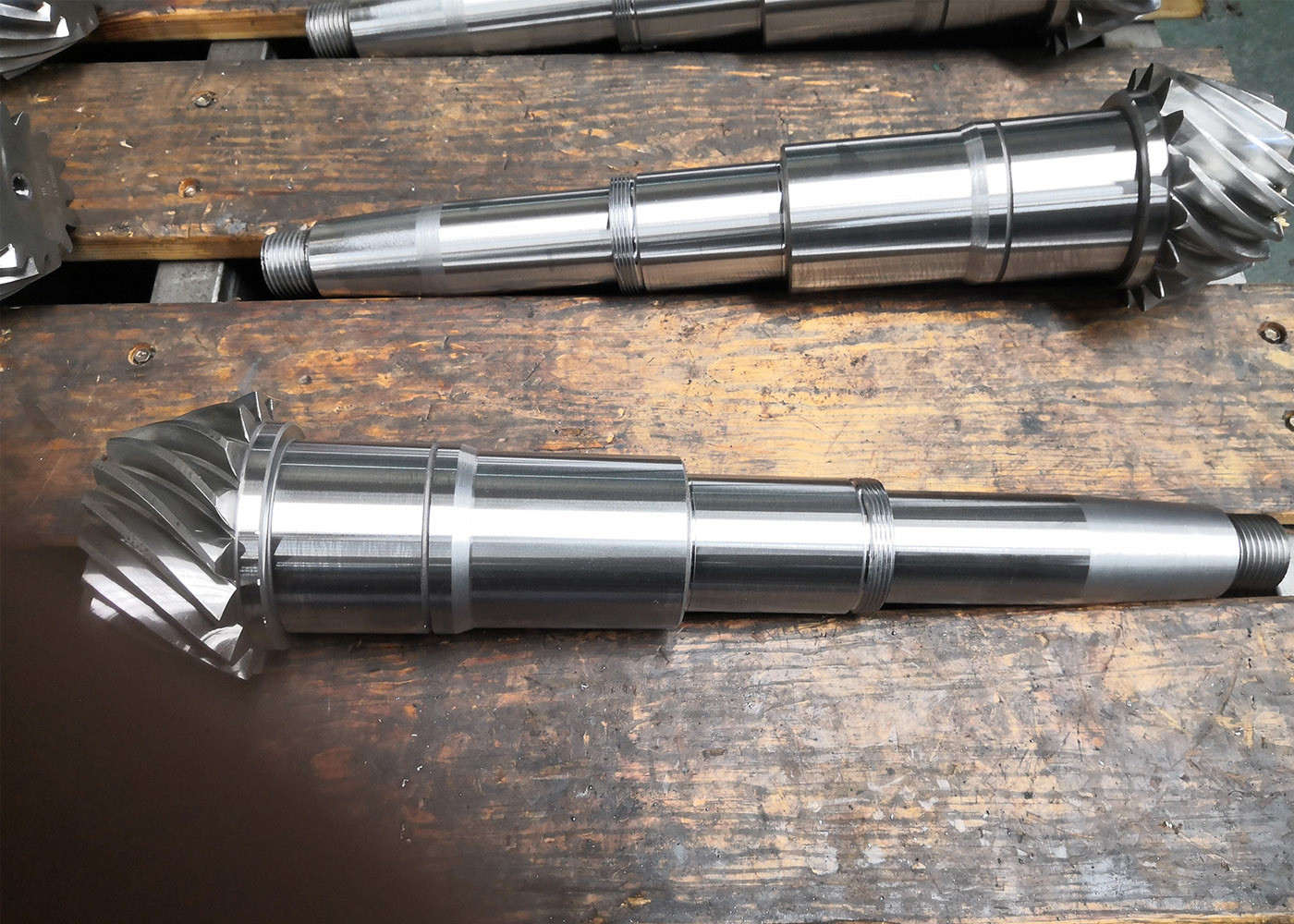

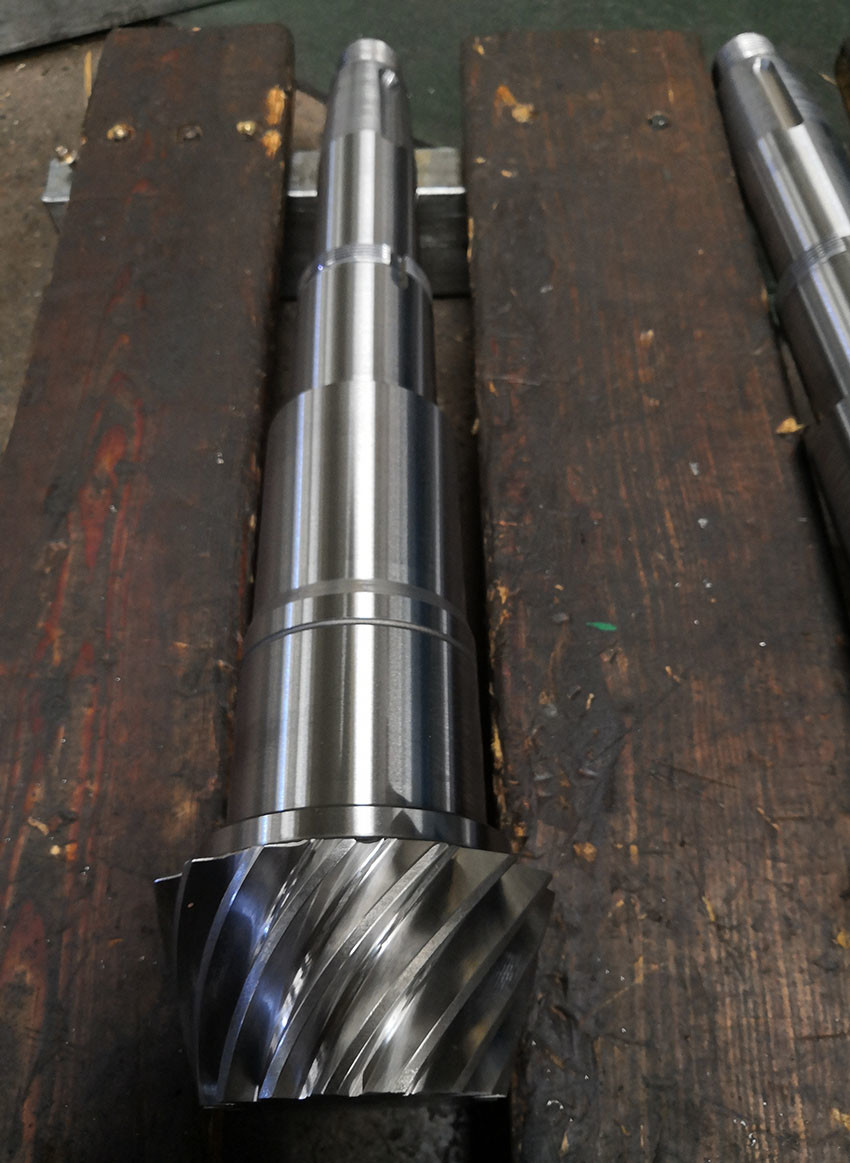

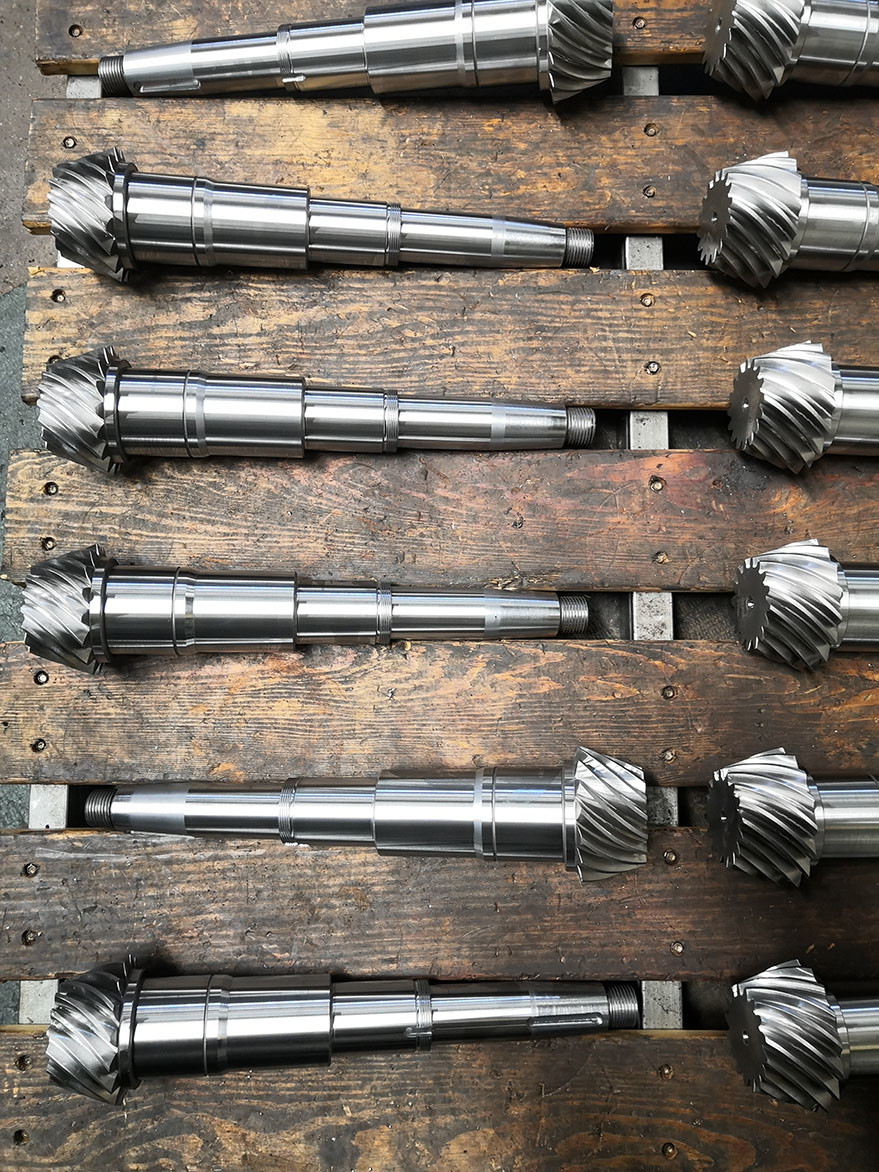

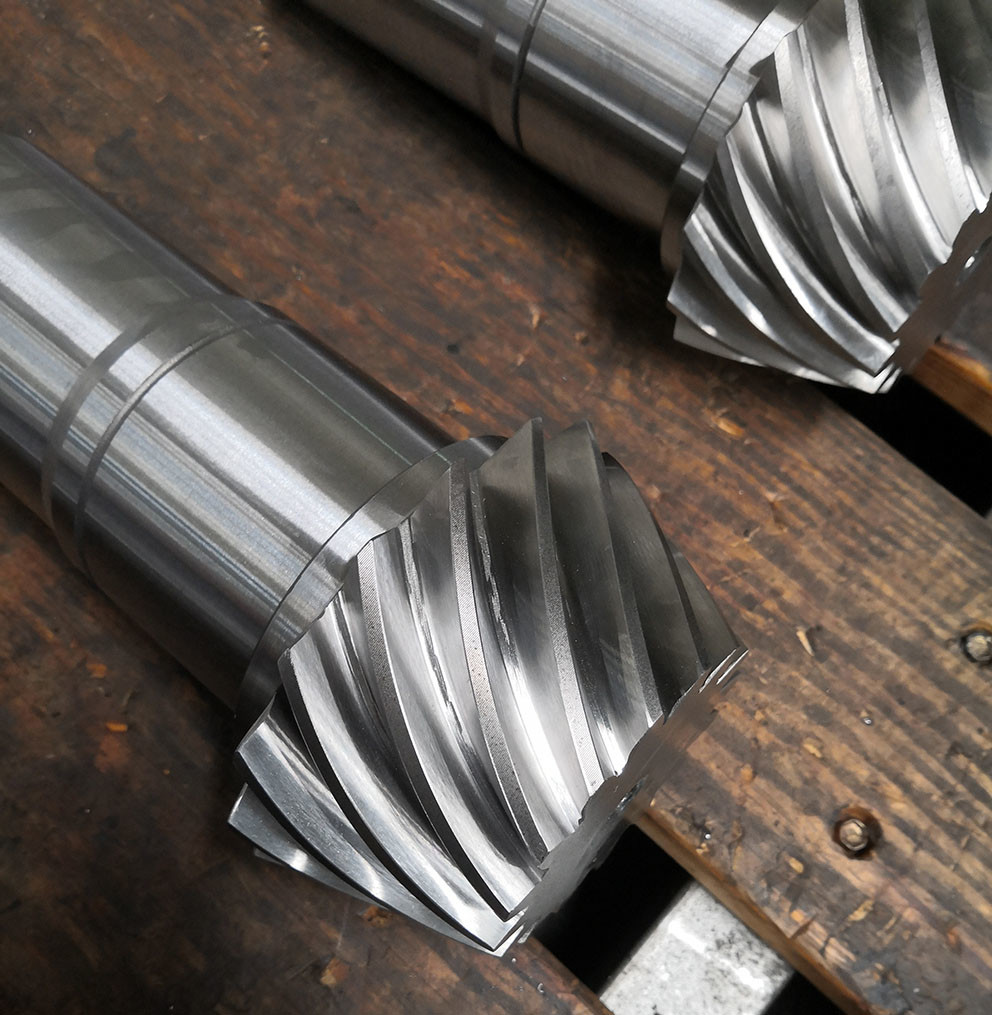

1) 螺旋型斜面ギア シャフトの説明
この螺旋曲線ギアは,合計長さ503mmで6.5M 16Tです
シャフトの荒さは Ra 0 です.8
尖端の直径はΦ119 について07
2) スパイラルベーブルギア製造
材料は,Qenchingとテンパー 260-280 HBです
炭化物熱処理 58-62 HRC
硬化した層の深さ1.4-1.8mm
核硬さ 35-42 HRC

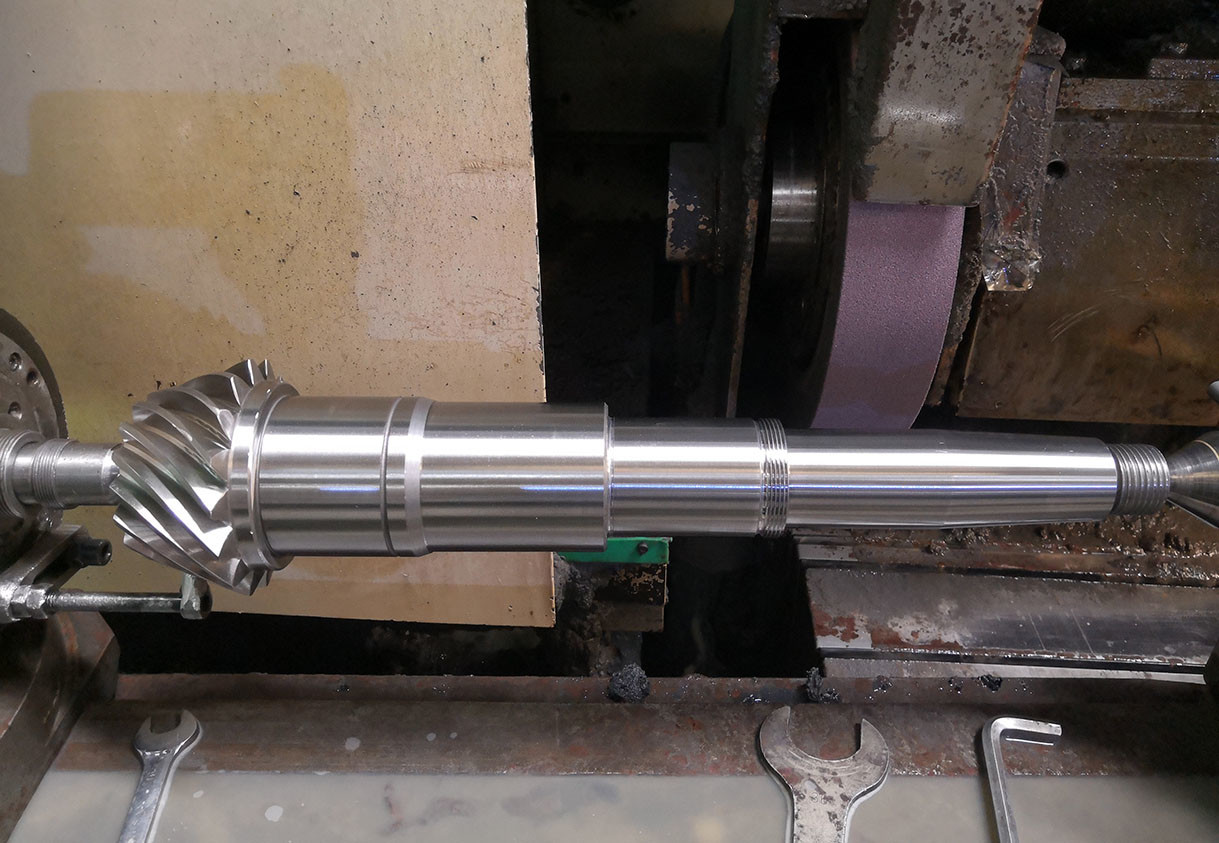

機械加工
| 製品 | スパイラルベーブルギアシャフト |
| オーダーメイド | √ |
| 材料 | 20CrMnTi |
| ギア歯の製造 | 歯車磨き/歯車磨き |
| 歯磨き機 | √ |
| モジュール (M) | 6.5 |
| 歯数 (Z) | 16 |
| 圧力の角度 (α) | 20° |
| リードアングル | 35° |
| 精度度 | ISO 6級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
