| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS220805002 |
| 最小注文数量: | 5部分 |
| 価格: | $850.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | 17CrNiMo6 | モジュール: | 16 |
|---|---|---|---|
| ピッチ: | 50.265mm | 荒さ: | Ra0.8~Ra16 |
| 方向性: | 左手 | 歯の幅: | 110mm |
| ハイライト: | 螺旋形のピニオン シャフトをひくギヤ,17CrNiMo6鋼鉄変速機の出力シャフト,17CrNiMo6鋼鉄螺旋形のピニオン シャフト |
||

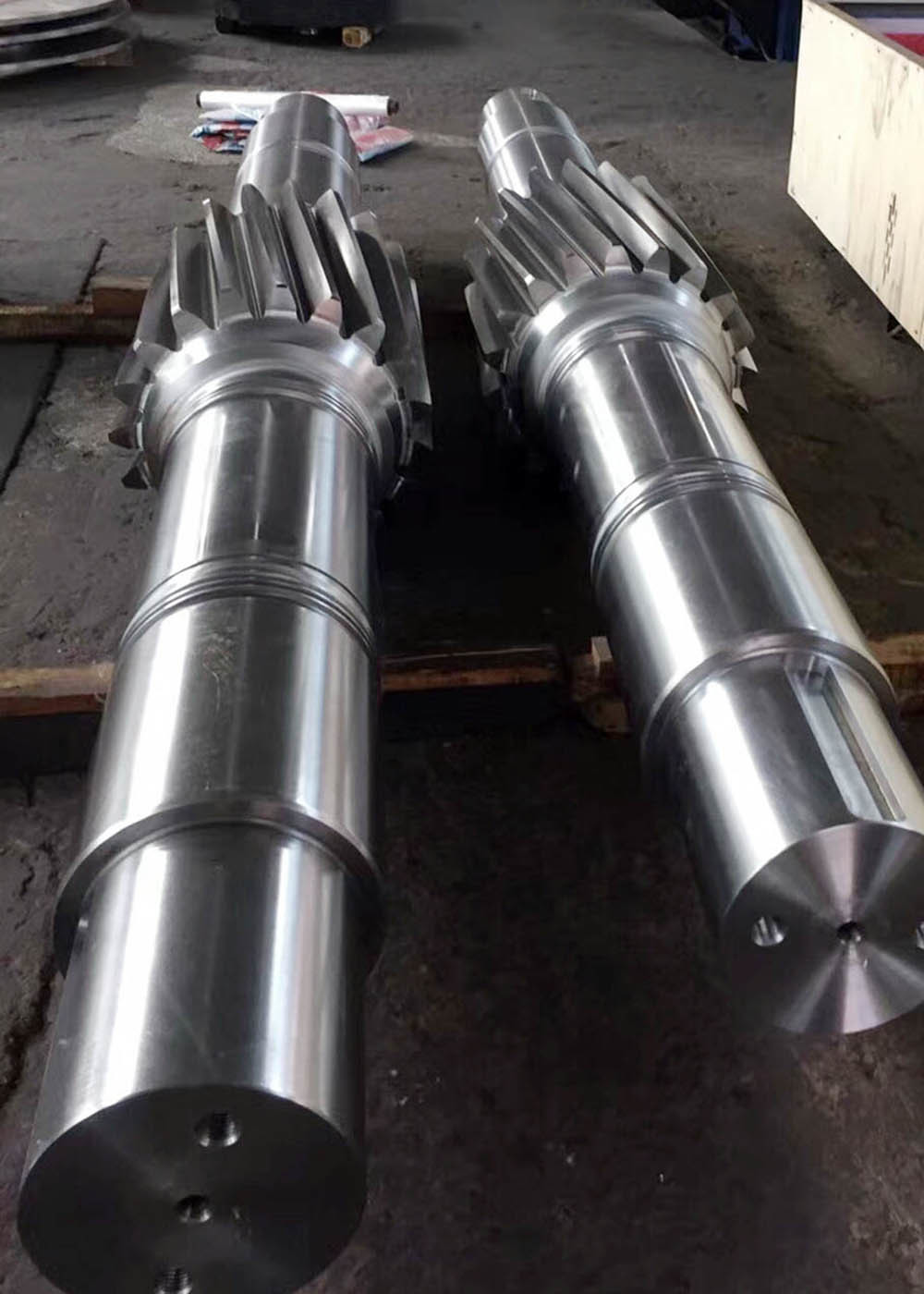

歯車磨き 伝送 歯車軸-17CrNiMo6 鋼式螺旋型歯車軸
1) 螺旋回転器具の説明
ヘリカルギア (Helical Gear) とは,螺旋型歯を持つ円形のギアである.
2) 螺旋回転装置の方向
右手と左手
3) ヘリカルギア の 特徴
ヘリカルギアがスポンギアよりも負荷を承知できる
螺旋形によって引き起こされる軸性推力力
| 製品 | 左手の螺旋回転車軸 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 道具歯製造業 | 機械の磨き |
| 歯磨き機 | √ |
| モジュール (M) | 16 |
| 歯数 (Z) | 17 |
| 圧力の角度 (α) | 20° |
| リードアングル | 25° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
