| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS220805003 |
| 最小注文数量: | 5部分 |
| 価格: | $850.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | 17CrNiMo6 | ピッチ: | 37.699 |
|---|---|---|---|
| 螺旋形の角度: | 23° | 品質グレード: | ISO 6の等級 |
| 歯の幅: | 120mm | 圧力の角度: | 20° |
| ハイライト: | メイン ドライブ伝達ギヤ シャフト,17CrNiMo6鋼鉄メイン ドライブ シャフト,12のモジュール伝達ギヤ シャフト |
||

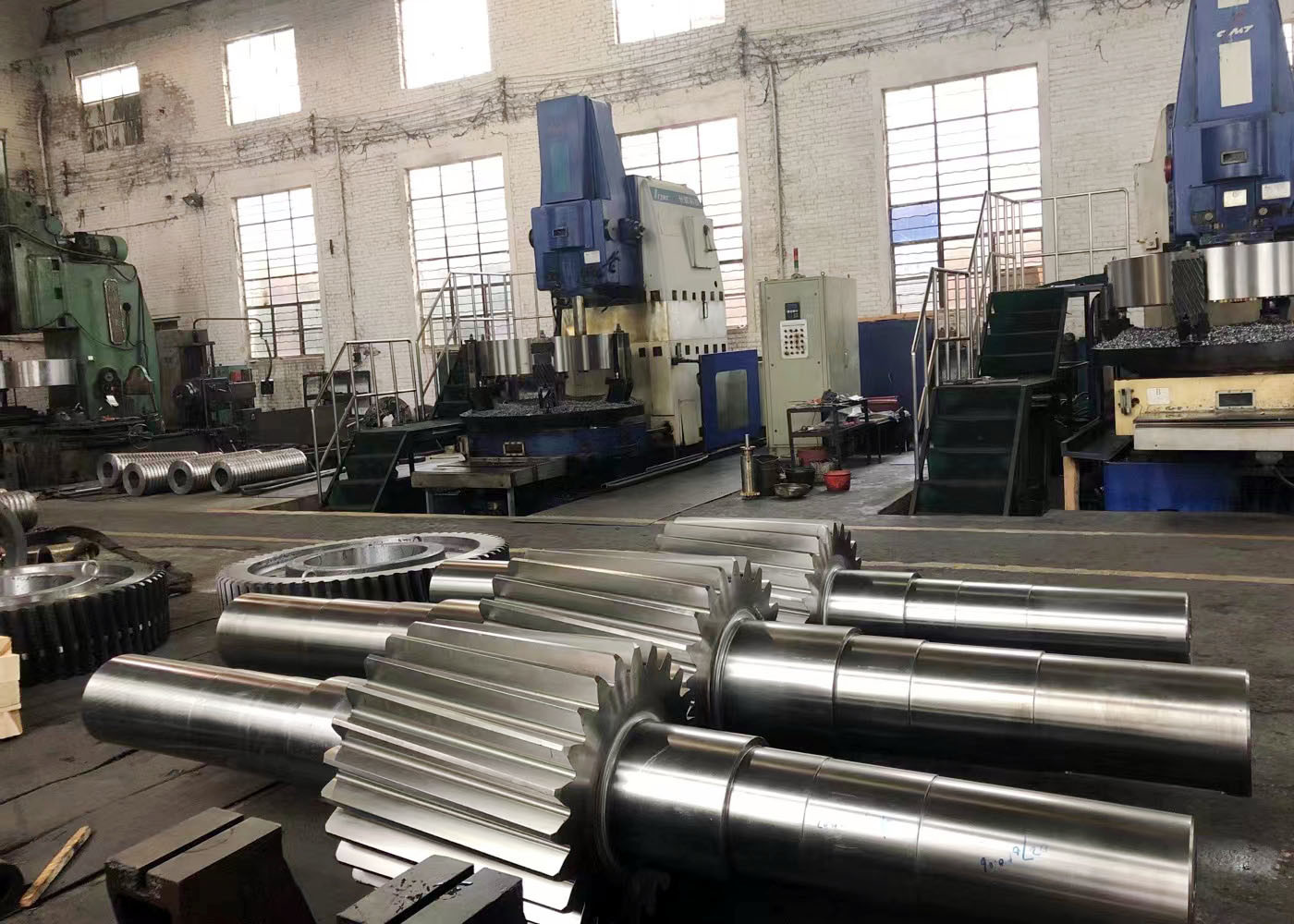

トランスミッションのスペアパーツ - 17CrNiMo6 鋼 メインドライブ ヘリカルギアシャフト
1) ヘリカルギアシャフトの特徴
軸方向に推力力を生み出す装置で動作する.
2) ヘリिकलギア の 基本 技術 データ
a) モジュール (m): モジュール (m) は,漁具の大きさや大きさを示す単位です.
(b) 歯の数 (z): 歯輪歯の数
c) 基準直径:基準直径 (d) = m×z
| 製品 | 左手の螺旋回転車軸 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 道具歯製造業 | 機械の磨き |
| 歯磨き機 | √ |
| モジュール (M) | 12 |
| 歯数 (Z) | 23 |
| 圧力の角度 (α) | 20° |
| リードアングル | 30° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
