| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22081503 |
| 最小注文数量: | 2セット |
| 価格: | $70/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| 長さ: | 503mm | 軸角: | 90° |
|---|---|---|---|
| DP: | 3.907 | 材料: | 20CrMnTi |
| ピッチ角: | 16°13° | 根角: | 14°51° |
| ハイライト: | 6.5モジュールのGleason螺線形ギヤ シャフト,伝達ギヤおよびシャフト,6.5モジュール伝達ギヤおよびシャフト |
||

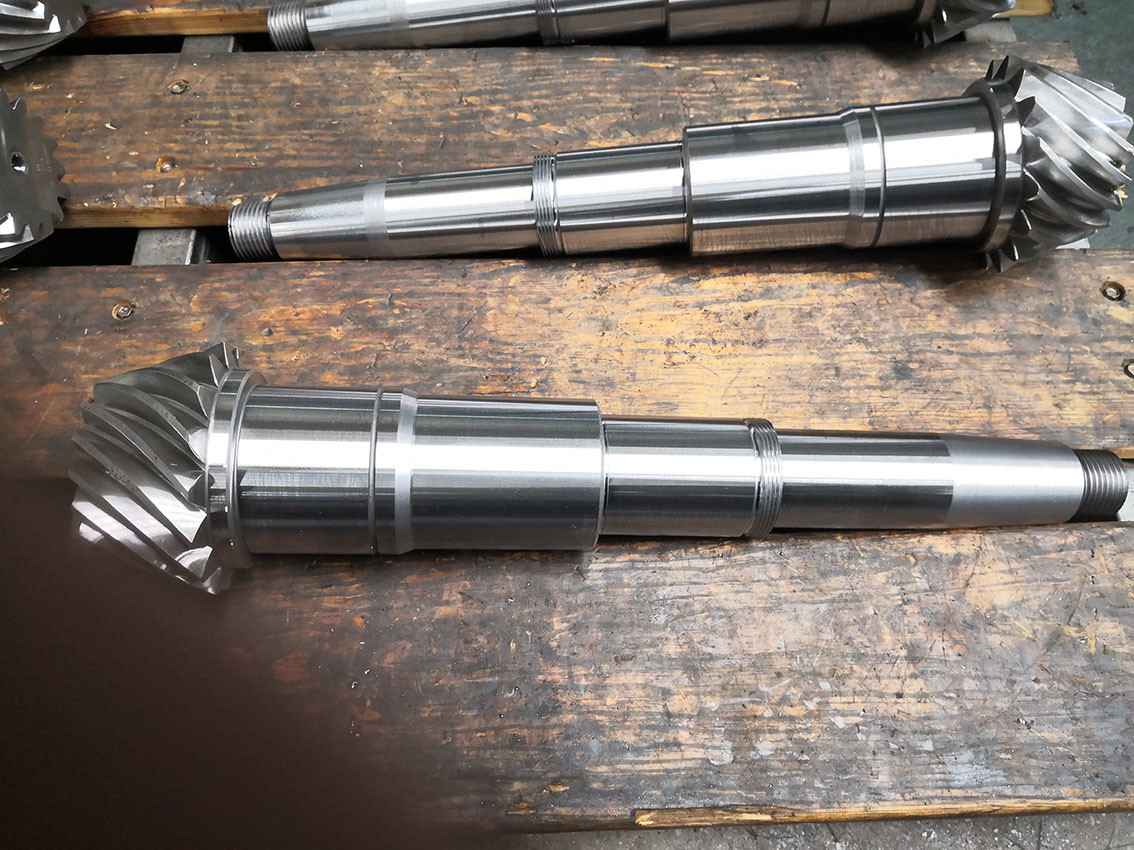

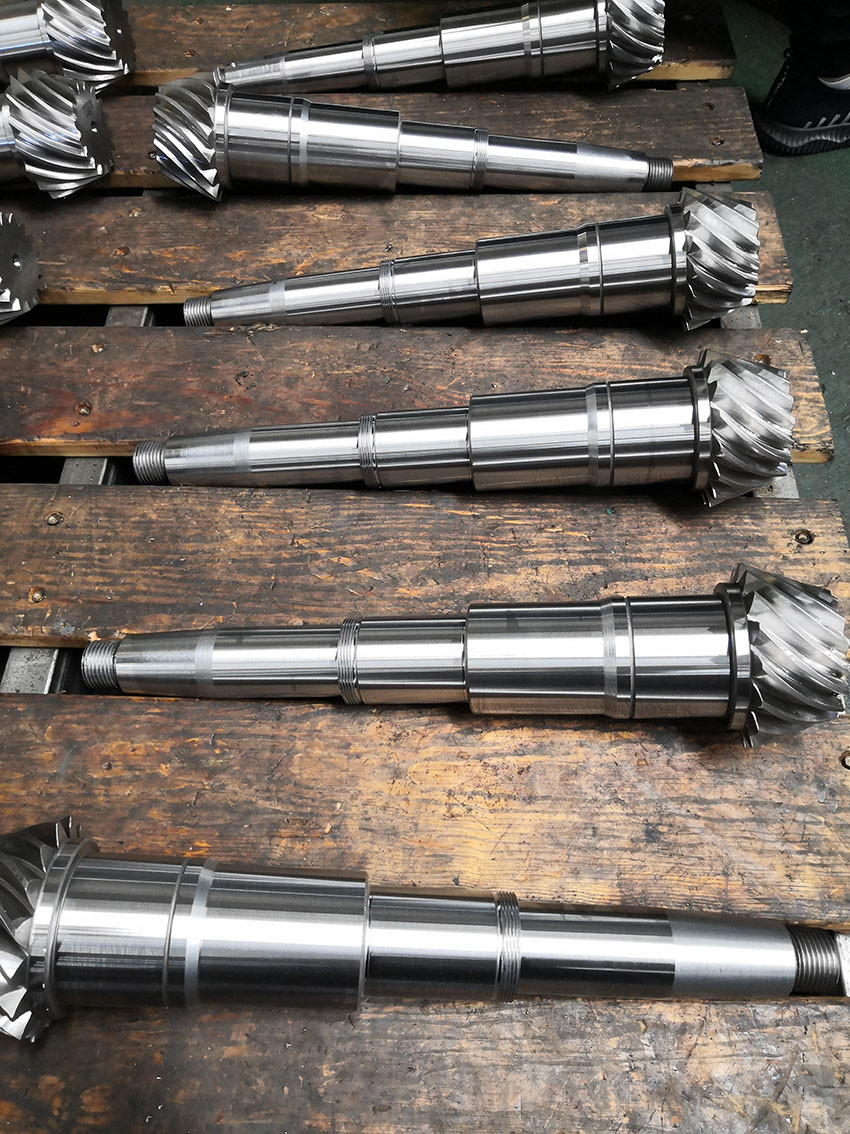

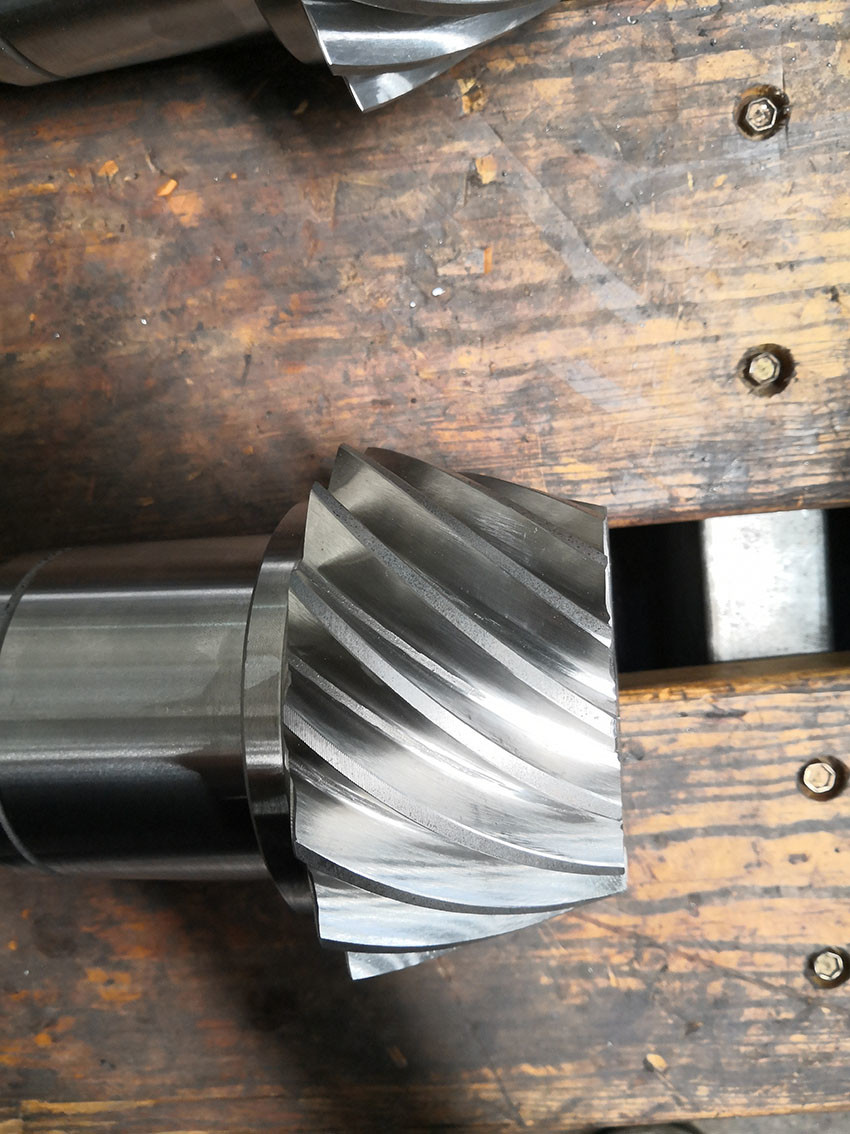

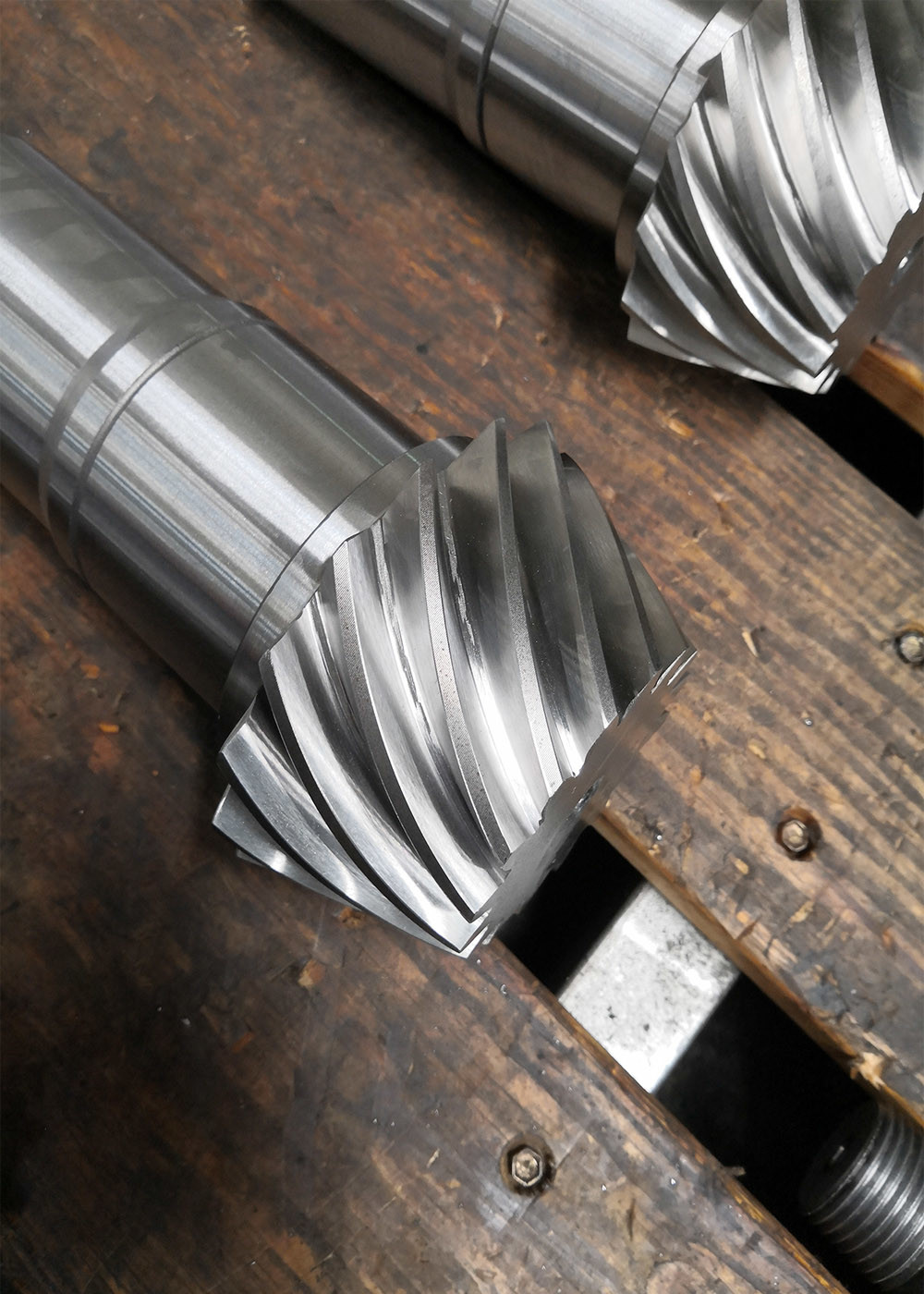

1) 螺旋型角型歯車軸の説明
この螺旋型角型歯車 は 6,5 M 16 T で,全長 503 mm
鉄筋の荒さは0です.8
外径は Φ11907
2) 螺旋型角型歯車製造
本件は,60~280 HB の模様で
セメント化熱処理 58-62 HRC
耐久性層の深さ 1,4-1,8 mm
中核耐久性 35-42 HRC
ギアリングのフレッシュとギアリングの直し
| 製品 | スパイラルベーブルギアシャフト |
| オーダーメイド | √ |
| 材料 | 20CrMnTi |
| ギア歯の製造 | 歯車磨き/歯車磨き |
| 歯磨き機 | √ |
| モジュール (M) | 6.5 |
| 歯数 (Z) | 16 |
| 圧力の角度 (α) | 20° |
| リードアングル | 35° |
| 精度度 | ISO 6級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
