| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22082101 |
| 最小注文数量: | 2セット |
| 価格: | $70/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| 総高さ: | 14 | 先端の直径: | Φ46 について17 |
|---|---|---|---|
| ヘリックス角: | 35° | 材料: | 20CrMo |
| 表面幅: | 8 | 内部の穴: | Φ32 |
| ハイライト: | Gleasonのタイプ伝達螺線形の斜めギヤ,30Tおよび21Tはギヤ斜め螺線形になる,Gleasonのタイプ伝達ギヤ |
||

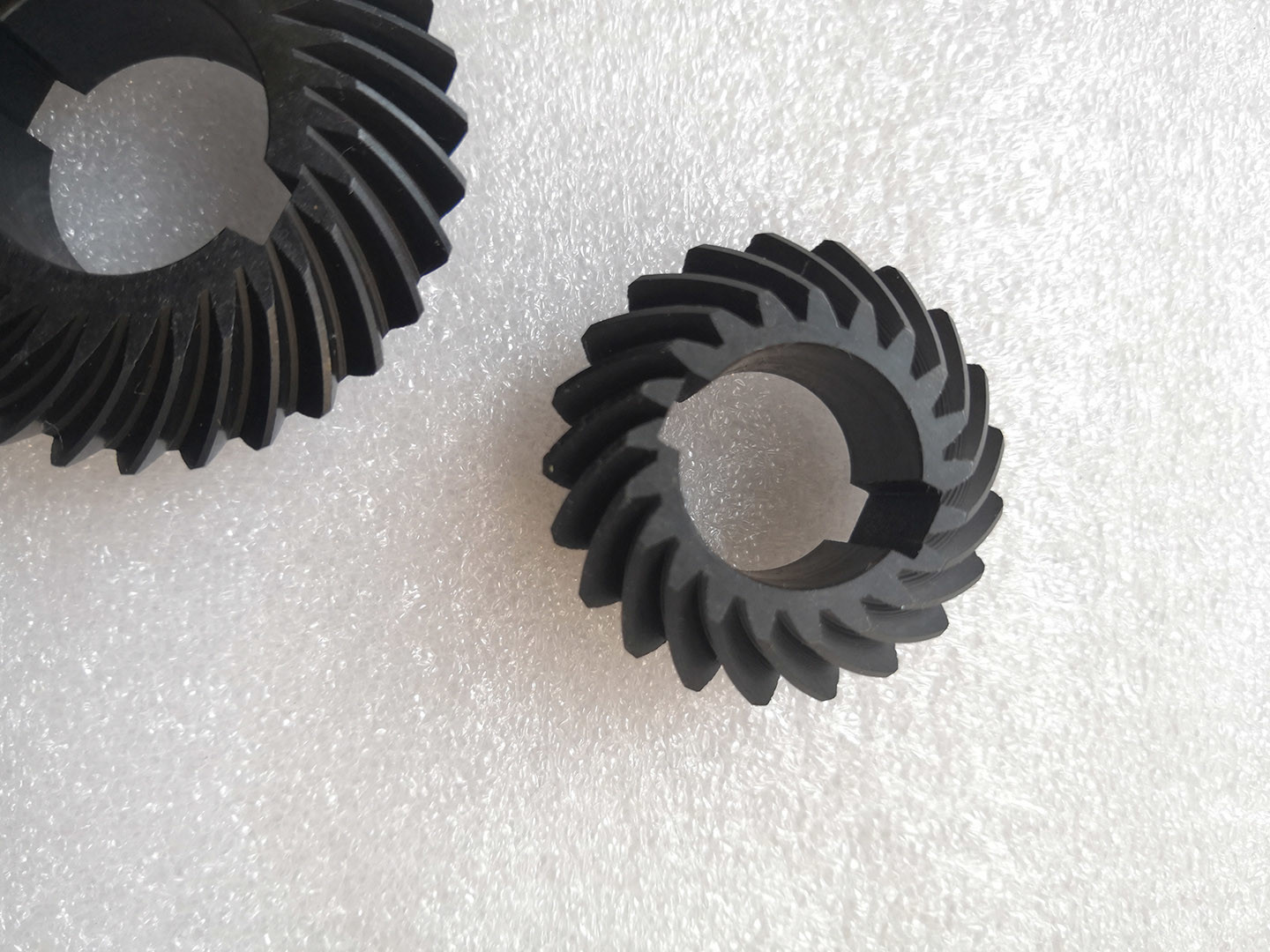

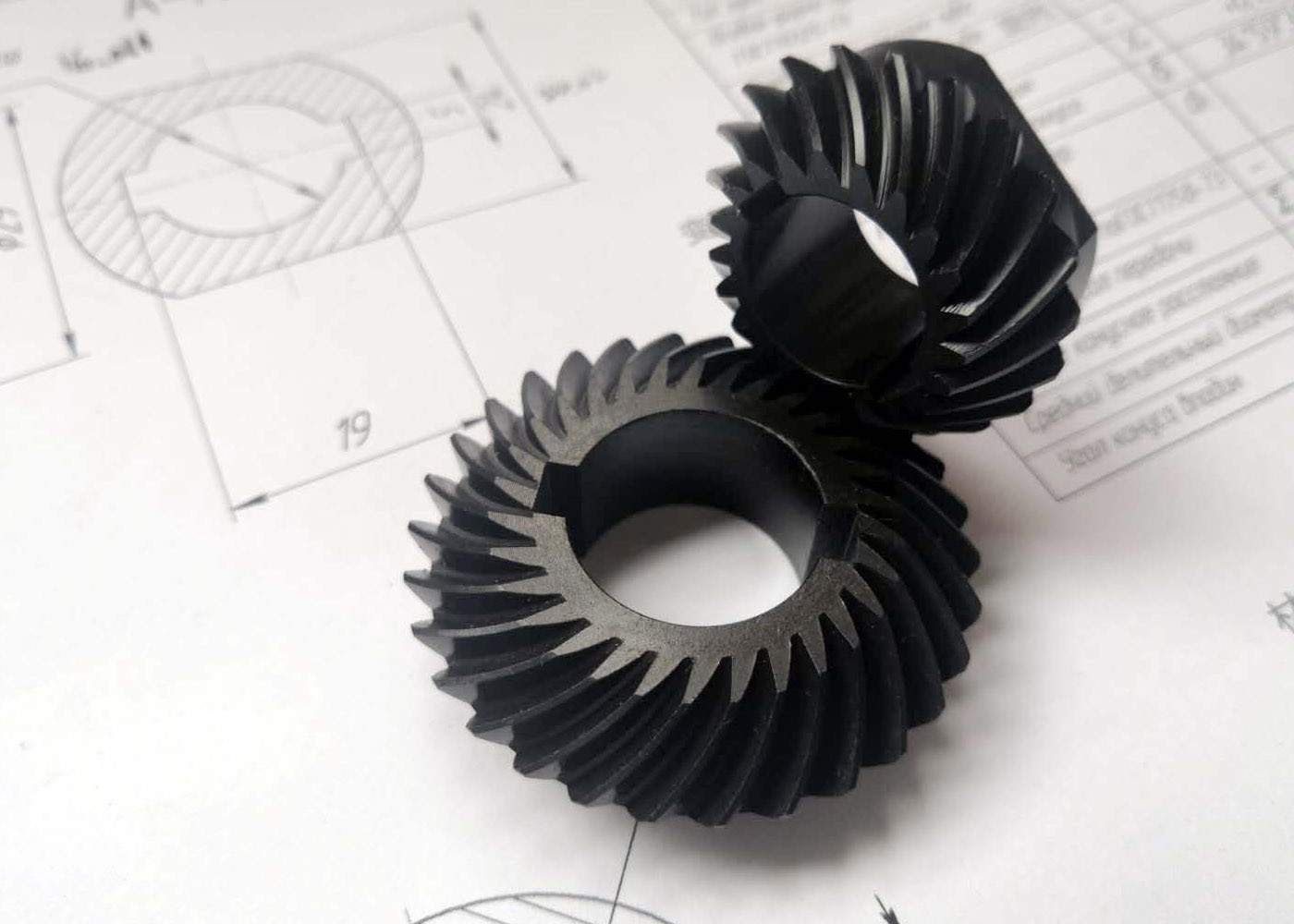

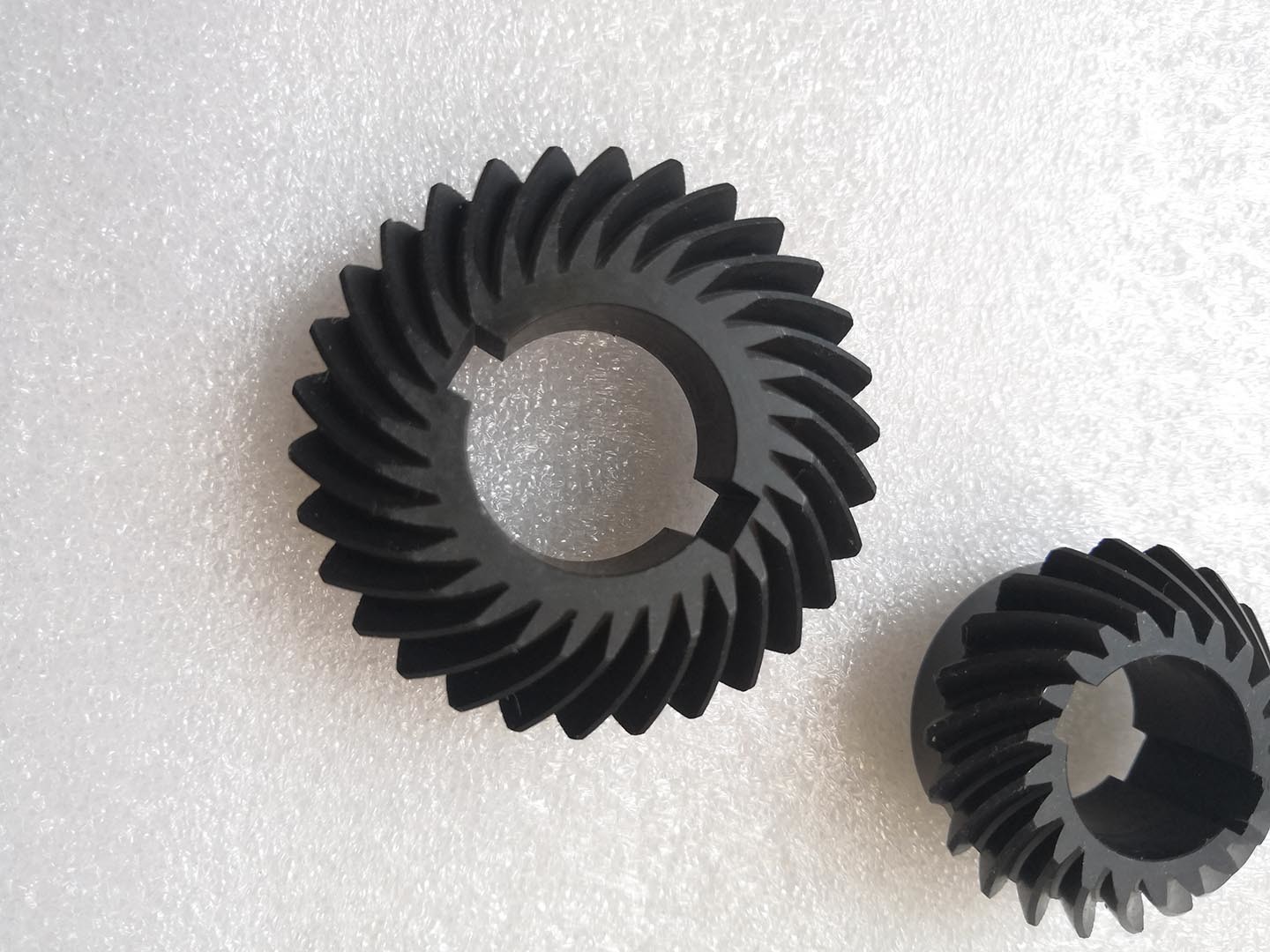

1) スパイラルベベルギアセットの説明
スパイラルベベルギアは、ギソン型（非一定歯深の円弧）、
Oerlikon および Curvex 型（一定歯深の円弧）、Klingelnberg Cyclo-Palloid
（一定歯深のエピサイクロイド）または Klingelnberg Palloid として製造できます。スパイラルベベルギアは、
ヘリカルギアが平歯車に対して持つのと同じ利点と欠点を、ストレートカットのいとこに対して持ちます。
ストレートベベルギアは、一般的に 5 m/s 未満の速度、または小型ギアの場合は 1000 r.p.m でのみ使用されます。
| 製品 | スパイラルベベルギアセット |
| カスタムメイド | √ |
| 材質 | 20CrMo |
| 歯車製造 | ギアフライス加工 |
| 歯車研削 | 1.5 |
| モジュール (M) | |
| 歯数 (Z) | 21/30 |
| 圧力角 (α) | 20° |
| リード角 | 35° |
| 精度グレード | ISO 7 グレード/ AGMA 11 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
製造設備
製造プロセス
鍛造 機械加工 切断
熱処理 研削 検査
