| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22082105 |
| 最小注文数量: | 2セット |
| 価格: | $70/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| モジュール: | 12 | ピッチ直径: | Φ476 |
|---|---|---|---|
| 外径: | Φ503 について22 | 表面幅: | 45MM |
| 総高さ: | 70mm | 材料: | SAE 4320 |
| ハイライト: | AGMA 10-11のgleasonの斜めギヤ,Gleasonシステム斜角ギヤ12モジュール,12のモジュールのgleasonの斜めギヤ |
||

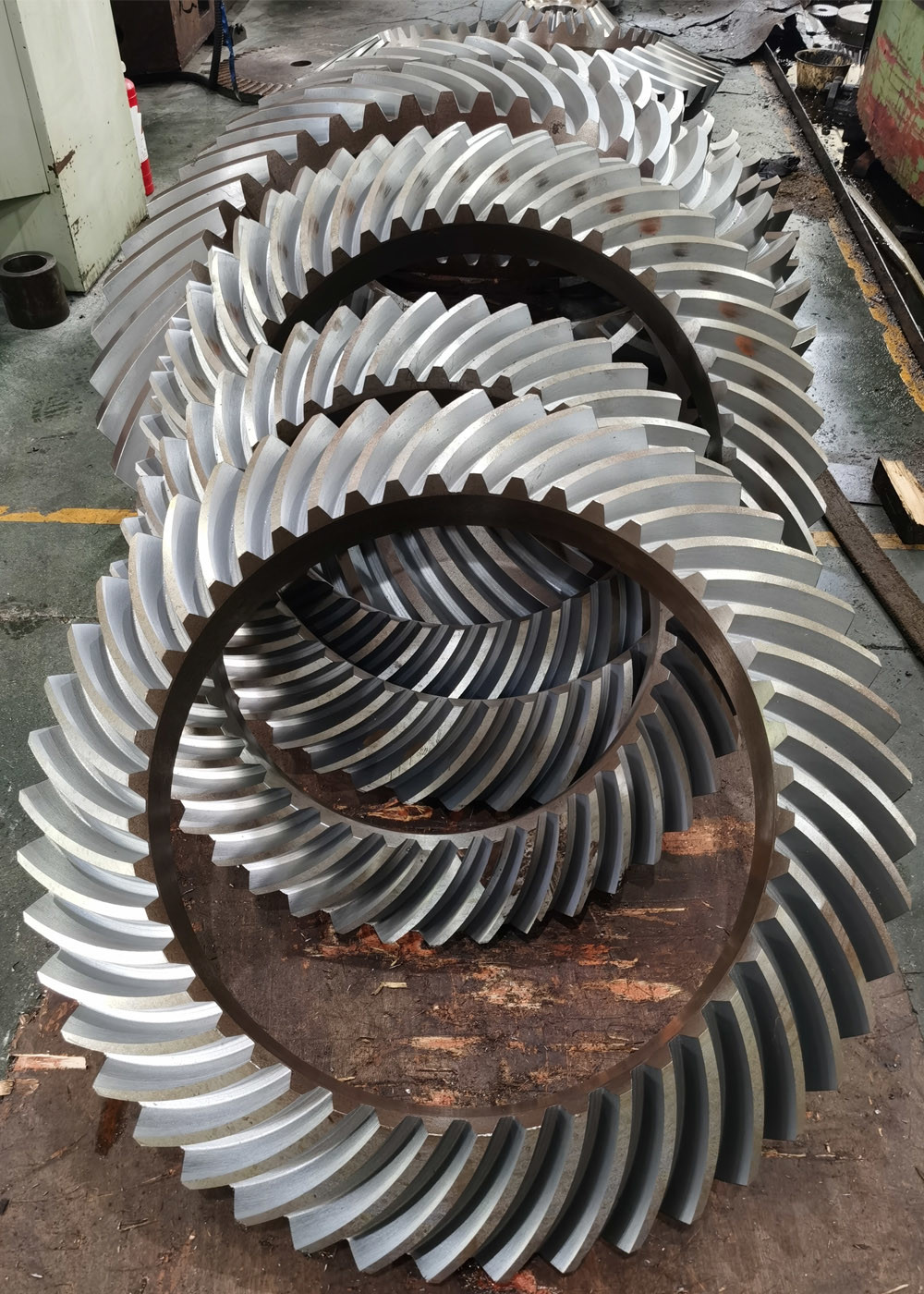

1) スパイラルベベルギヤの特徴
スパイラルベベルギヤは、高速かつ高トルクの動力を必要とする用途向けに設計されています。
修理や交換の必要性を最小限に抑え、長持ちする性能を提供することで、消費者のコスト削減に貢献できます。
スパイラルベベルギヤを使用すると、オフセットの必要がなくなり、過熱のリスクが大幅に軽減されます。
湾曲した歯とそれらの歯間のより深いトラクションにより、より高い資産可用性が確保され、
柔軟な性能が向上し、機器の寿命が延びます。
| 製品 | スパイラルベベルギヤセット |
| カスタムメイド | √ |
| 材質 | SAE 4320/ 20CrNi2MoA |
| 歯車歯の製造 | ギヤミーリング/研削 |
| 歯車歯研削 | |
| モジュール | 12 |
| 歯数 (Z) | カスタム |
| 圧力角 (α) | 20° |
| ねじれ角 (β) | 35° |
| 歯精度グレード | AGMA 10-11グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62 HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
生産設備
製造プロセス
鍛造 機械加工 切削
熱処理 研削 検査
