| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS22082503 |
| 最小注文数量: | 5部分 |
| 価格: | $850.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | DIN 17CrNiMo6 | ピッチ: | 43.982 |
|---|---|---|---|
| ヘリックス角: | 8° | 品質グレード: | ISO 6の等級 |
| 歯の幅: | 100mm | 追加要因: | 1 |
| ハイライト: | DIN 17CrNiMo6伝達ギヤ シャフト,螺旋形伝達ギヤ シャフト,DIN 17CrNiMo6螺旋形ギヤ シャフト |
||

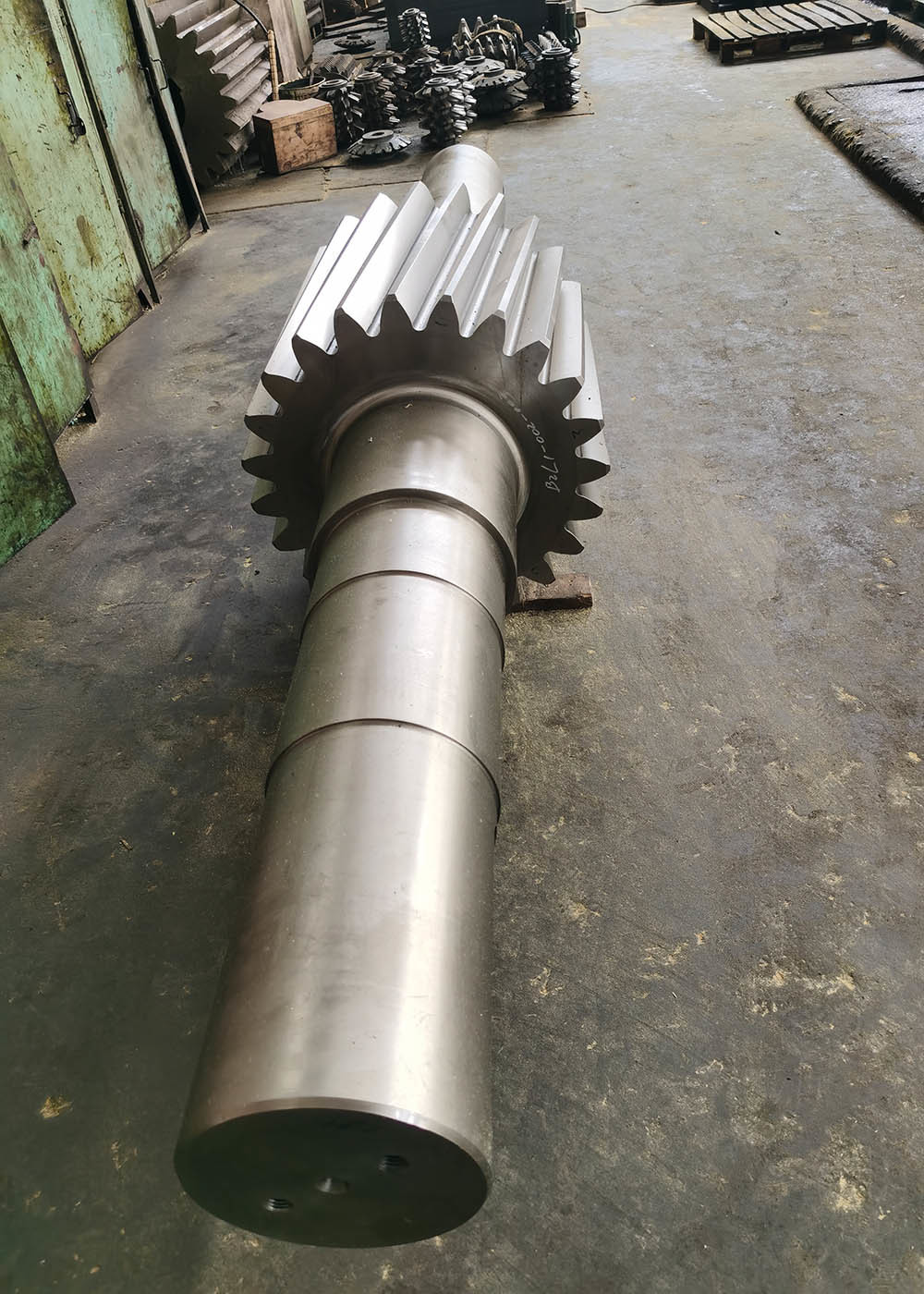

トランスミッションギア DIN 17CrNiMo6 鍛造鋼 ヘリカルギア駆動軸
1) ギアシャフトの説明
各セクションのギアリング曲線を持つギアシャフトは,切断するシャフトギアとして導入されます.
歯車は,これらの形状の精密な軸に用いられる歯車プロファイルの一般的な例である.
エンジンの変形を可能にする丸い装置です.
速度はトルクに.ギアが接続されているかギアシャフトのセクションです.より典型的な多くの
歯車には,歯車軸が固定される穴として,その中心に穴がある.
歯車軸が回転すると 歯車も動きます
| 製品 | 左手の螺旋回転車軸 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 道具歯製造業 | 機械の磨き |
| 歯磨き機 | √ |
| モジュール (M) | 14 |
| 歯数 (Z) | 23 |
| 圧力の角度 (α) | 20° |
| リードアングル | 23° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
