| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS22082504 |
| 最小注文数量: | 5部分 |
| 価格: | $35.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | 20CrMnTi | 製造: | ギヤ歯切り工具で切ること |
|---|---|---|---|
| 長さ: | 220mm | ヘリックス角: | 0° |
| 硬さ: | 58-62 HRC | 硬度の層: | 0.5-0.8 mm |
| ハイライト: | 速度減力剤のための伝達ギヤ シャフト,3つのモジュール伝達拍車ギヤ シャフト,まっすぐな歯伝達ギヤ シャフト |
||

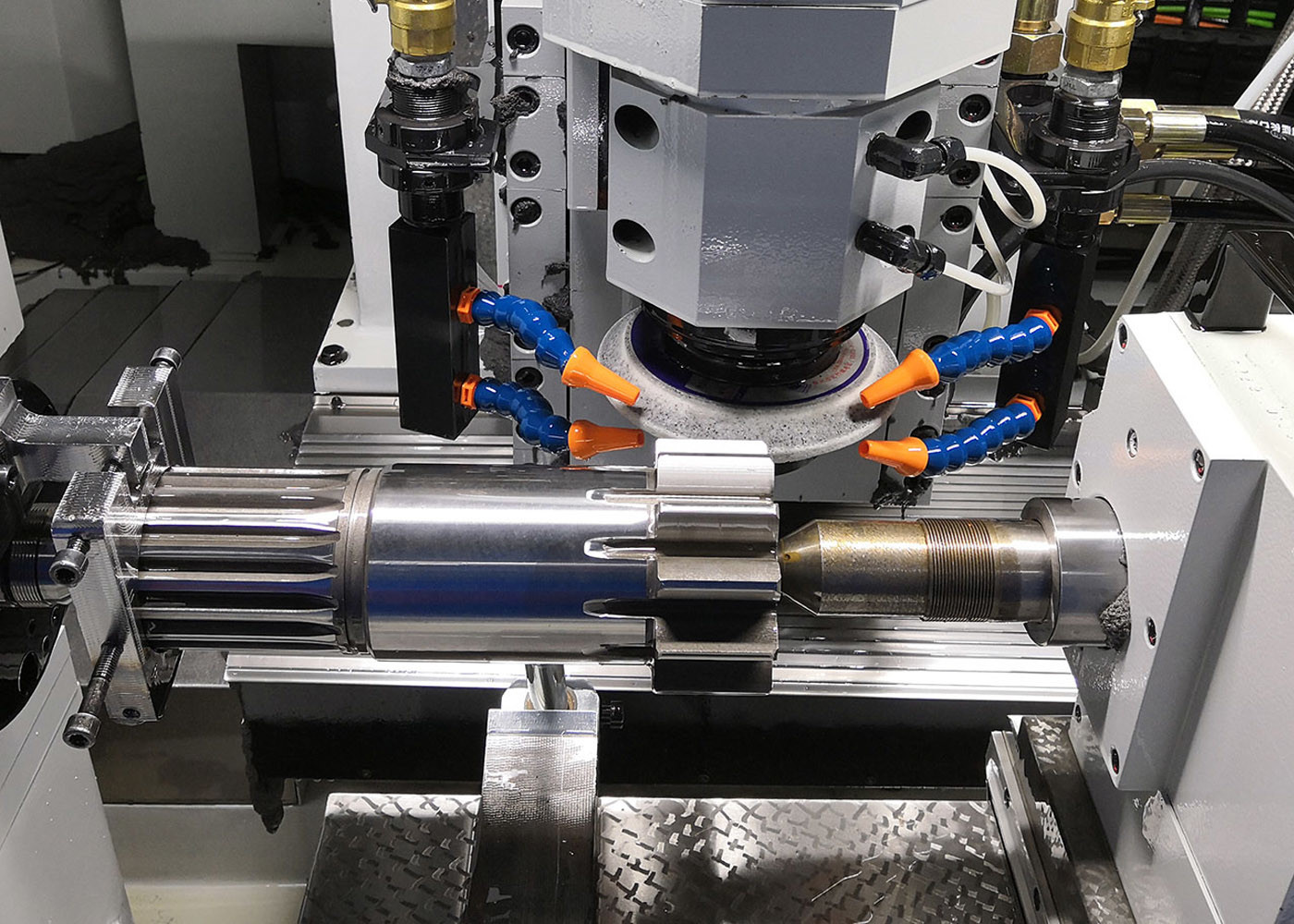

2.5 モジュール 17 T 軸に搭載された減速器のための螺旋式ギアシャフト
1) ギアシャフトの説明
ギアシャフトは,システムの軸であり,一ギアと関わって回転することを可能にする回転を供給する もう一つ
この手順は常にギア減速として知られており,馬力を電源から電源に転送するために不可欠です.エンジンからドライブコントローラへ
トークに変換して,電源を供給する 例えば自動車の車輪を動かす.
2) ギアシャフトの種類
いくつかの種類のギアシャフトは,コップリングギアシャフト,エキセントリックシャフト,キーシャフト,スピンシャフトである.
重いケースに用いられる歯車 は,おそらく頑丈な金属で作られるでしょう.
| 製品 | 螺旋式ギアシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 道具歯製造業 | ギアフライス/ギアホッビング/ギアフォーム |
| 歯磨き機 | √ |
| モジュール (M) | 3 |
| 歯数 (Z) | 11 |
| 圧力の角度 (α) | 20° |
| リードアングル | 0° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
