| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS22082601 |
| 最小注文数量: | 5部分 |
| 価格: | $850.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | 20CrNiMoA | モジュール: | 4 |
|---|---|---|---|
| 螺旋形の角度: | 18° | 歯 の 精度: | ISO 6の等級 |
| 長さ: | 2000mm | 圧力の角度: | 20° |
| ハイライト: | 螺旋形ギヤ シャフト14モジュール,18度直角ドライブ シャフト,直角の螺旋形ギヤ シャフト |
||

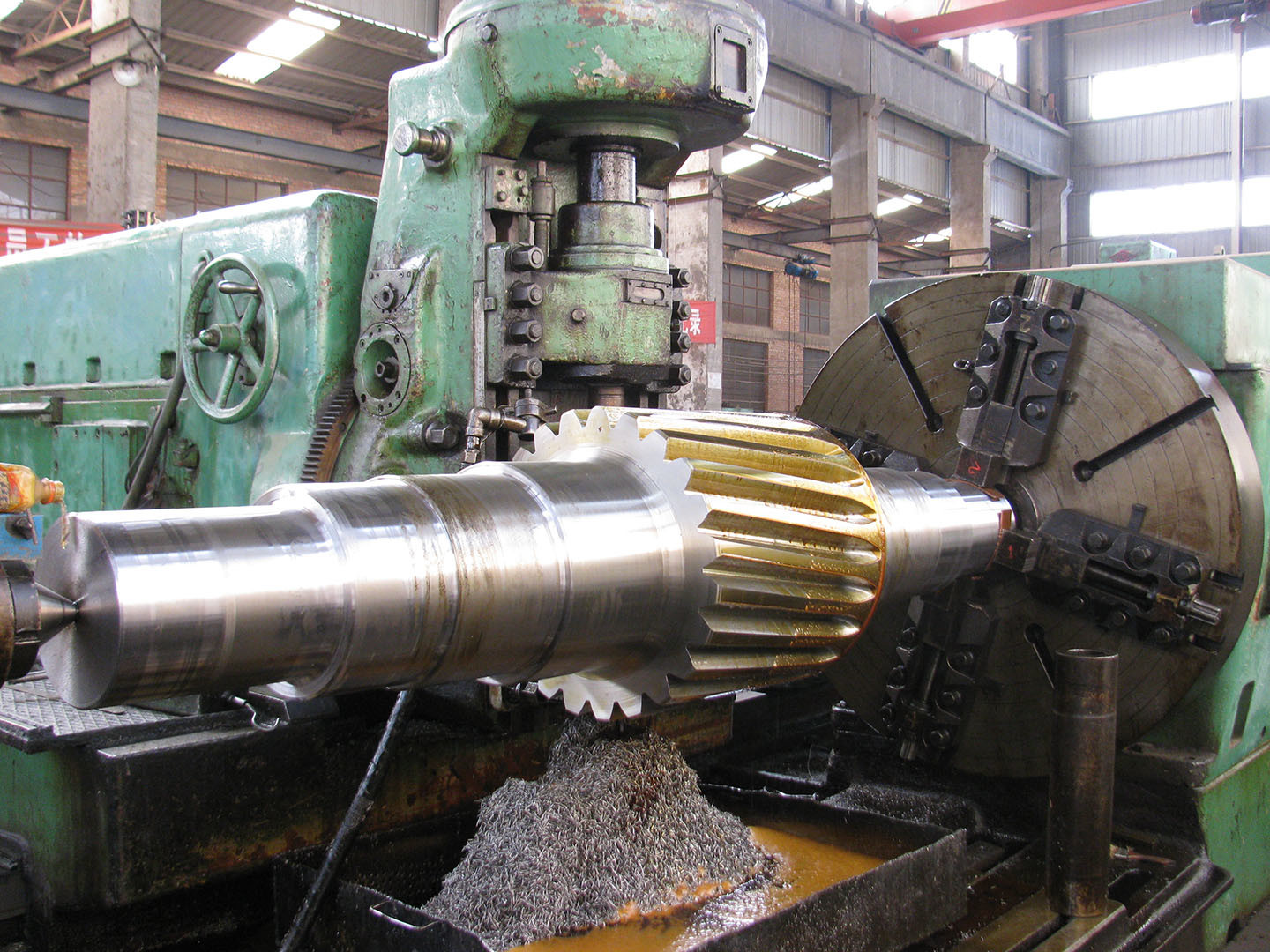

トランスミッションスペアパーツ - 14 モジュール 右手主駆動 ヘリカルギアシャフト
1) ヘリカルギア の 特徴
スポンギアに適したアプリケーションでは,通常デフォルトの選択はヘリコプターギアですが, 非平行な軸
高速や高負荷を必要とするアプリケーションでも使用されます
荷重や速度に関係なく,通常 スポンギアよりもスムーズで静かな動作を可能にします.
滑らかな 動き,高速 速度,騒音 の 減少 の ほか,もう 一つ の 利点
螺旋回転車 スポンギーの上に提供されるのは,平行または非平行 (交差) 軸で使用できる能力です.
平行軸を持つ螺旋歯車には同じ螺旋角が必要ですが,反対の手 (右手の歯と左手の歯) です.
| 製品 | 左手の螺旋回転車軸 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 道具歯製造業 | 機械の磨き |
| 歯磨き機 | √ |
| モジュール (M) | 14 |
| 歯数 (Z) | 17 |
| 圧力の角度 (α) | 20° |
| リードアングル | 18° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
