| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22112202 |
| 最小注文数量: | 2セット |
| 価格: | $700/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500 セット/月 |
| 直径ピッチ: | 2.54 | ヘリックス角: | 35° |
|---|---|---|---|
| 外径: | Φ360 について0 | ピッチ角: | 36°52'12" |
| ギヤ歯: | 14 | 硬さ: | 58-62 HRC |
| ハイライト: | パワースカイビングスパイラルベベルギア、18CrNiMo7スパイラルベベルギア、グリーソンタイプスパイラルベベルギア,18CrNiMo7 Spiral Bevel Gear,Gleason Type Spiral Bevel Gear |
||
高負荷機械システム用特別設計

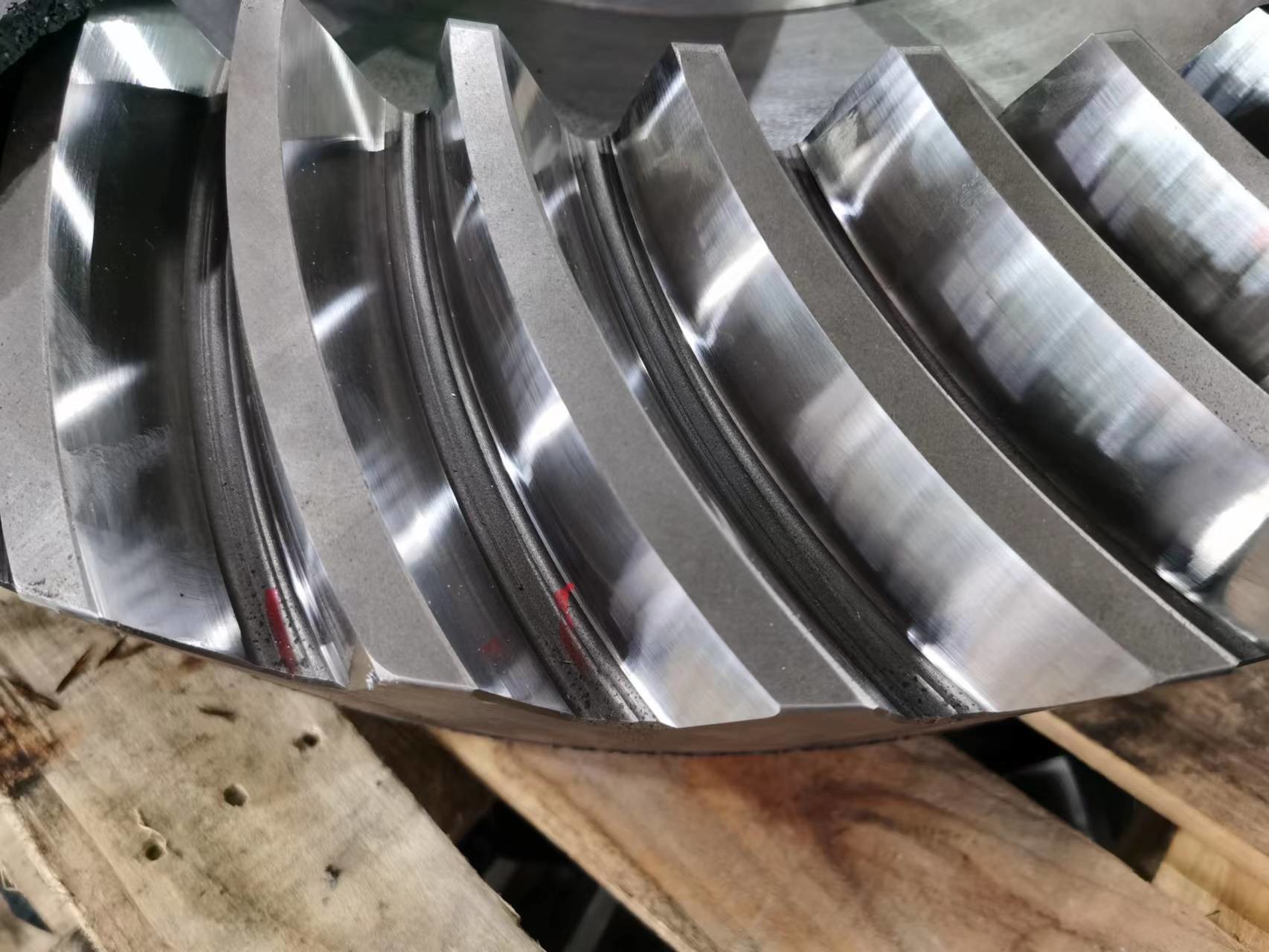

歯車表面粗さ：Ra 0.8
歯車製造方法：パワー・スキビング
材質：低炭素合金鋼
製造期間：60日

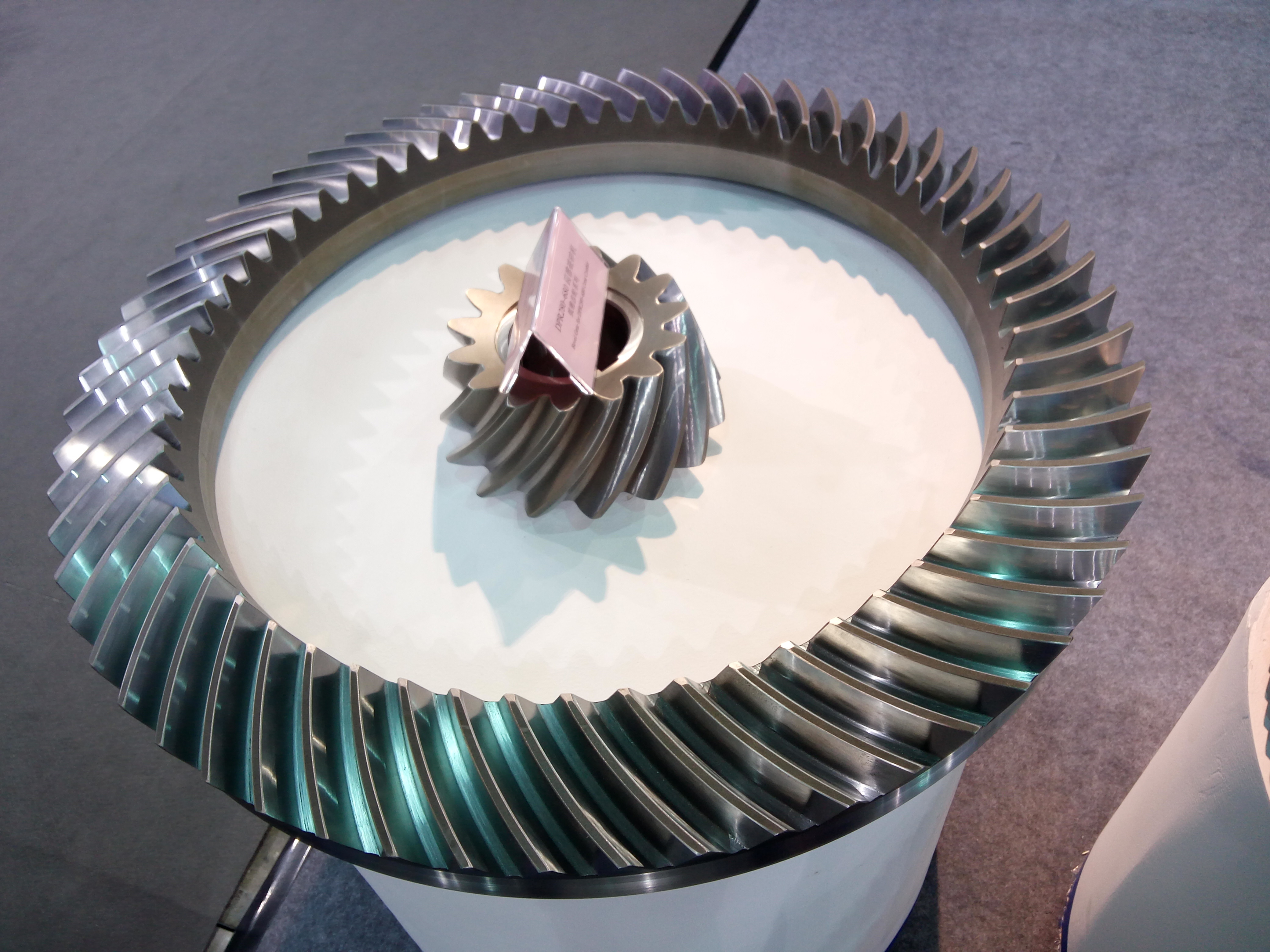

| 製品 | 傘歯車セット |
| カスタムメイド | √ |
| 材質 | 17CrNiMo6/18CrNiMo7 |
| 歯車歯製造 | 歯車フライス加工/パワー・スキビング |
| モジュール | カスタム |
| DP | 2.54 |
| 歯数 (Z) | 14 |
| 圧力角 (α) | 20° |
| ねじれ角 (β) | 35° |
| 歯精度グレード | AGMA 10-11グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRCV |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
製造設備
製造プロセス
鍛造 機械加工 切削
熱処理 研削 検査
