| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22112203 |
| 最小注文数量: | 2セット |
| 価格: | $700/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500 セット/月 |
| 幅: | 120mm | プロファイルの種類: | グリーソン |
|---|---|---|---|
| 荒さ: | Ra 0.8 | 外径: | 365 |
| 製造: | パワースキビング | ブランド: | OEM |

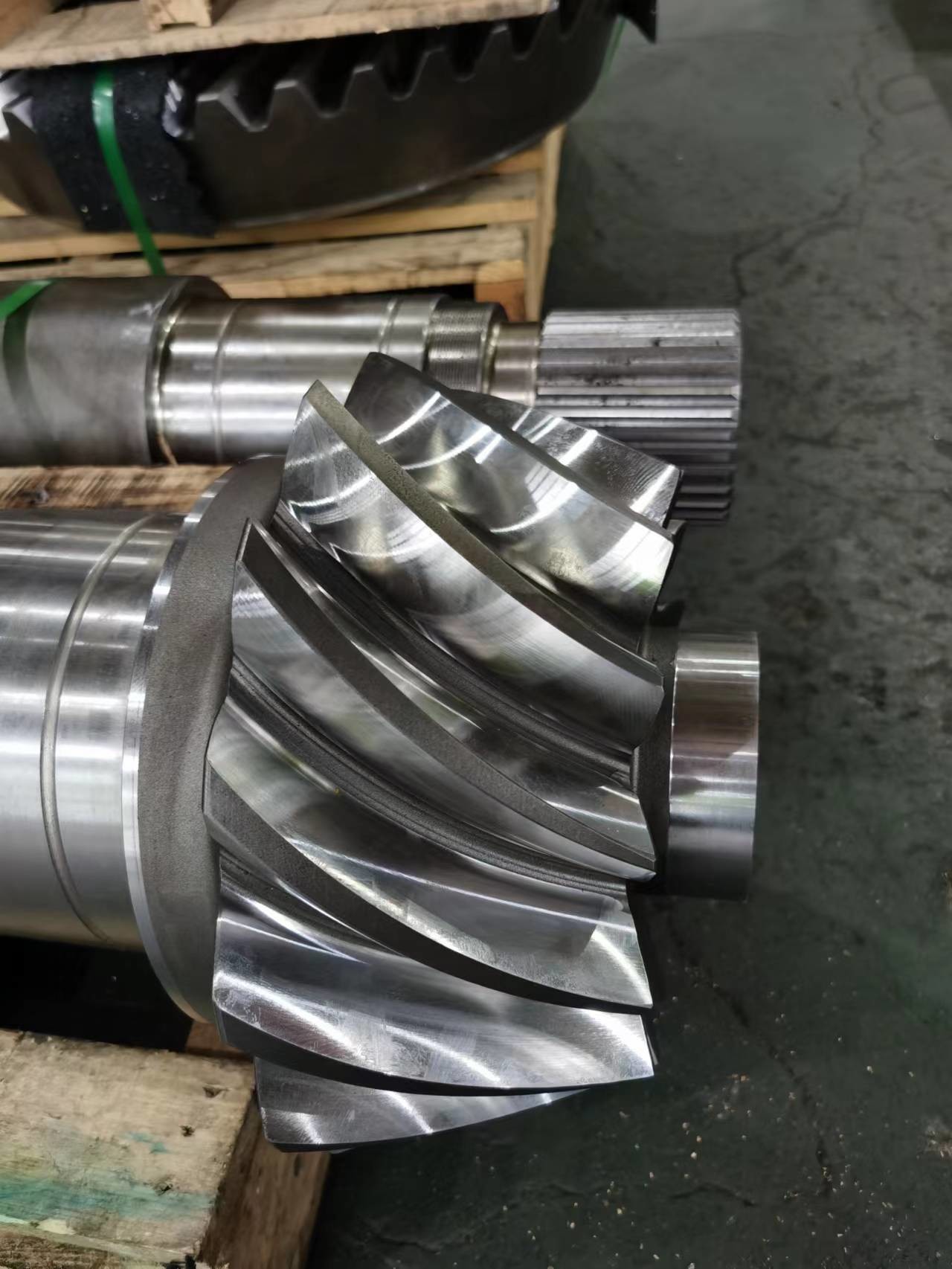

| ハイライト: | 右ピニオン スパイラル ベベル ギヤ,外歯スプライン付きスパイラル ベベル ギヤ,ドライブ シャフト スパイラル ベベル ギヤ |
||
1) スパイラルベーブルギア方向
a) 右手
右手の螺旋斜め歯車とは,歯の外側の半分が時計回りの方向に傾いている歯車です.
(b) 左手
左手の螺旋斜め歯具は,歯の外側の半分が時計回りの方向に傾いている歯具です.
2) 権力の乱用とは?
パワースキービングは,単一のセットアップで加工を行うことができる連続切削プロセスです.
複数のタスクマシンや加工センターで単一のセットアップで完全な部品を加工する可能性
生産時間を短縮し 品質を向上させます
| 製品 | 外部スプリンを持つ螺旋式ベーベルギア |
| オーダーメイド | √ |
| 材料 | 17CrNiMo6/18CrNiMo7 |
| ギア歯の製造 | 歯磨き機と歯磨き機 |
| 歯磨き機 | √ |
| DP | 2.54 |
| 歯数 (Z) | 14T |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 35° |
| 歯の精度度 | ISO 6級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRCV |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
生産設備
生産プロセス
鍛造 加工 切断
熱処理の磨き検査
