| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22112701 |
| 最小注文数量: | 2セット |
| 価格: | $270/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500 セット/月 |
| 圧力の角度: | 20° | 軸角: | 90° |
|---|---|---|---|
| ヘリックス角: | 35° | 素材: | 17CrNiMo6 |
| 表面幅: | 70 | プロフィータイプ: | グリーソン |
| ハイライト: | トランスミッションギアベベルギアセット、スチールスパイラルギア歯研削、17CrNiMo6スパイラルベベルギア,Steel Spiral Gear Teeth Grinding,17CrNiMo6 Spiral Bevel Gears |
||

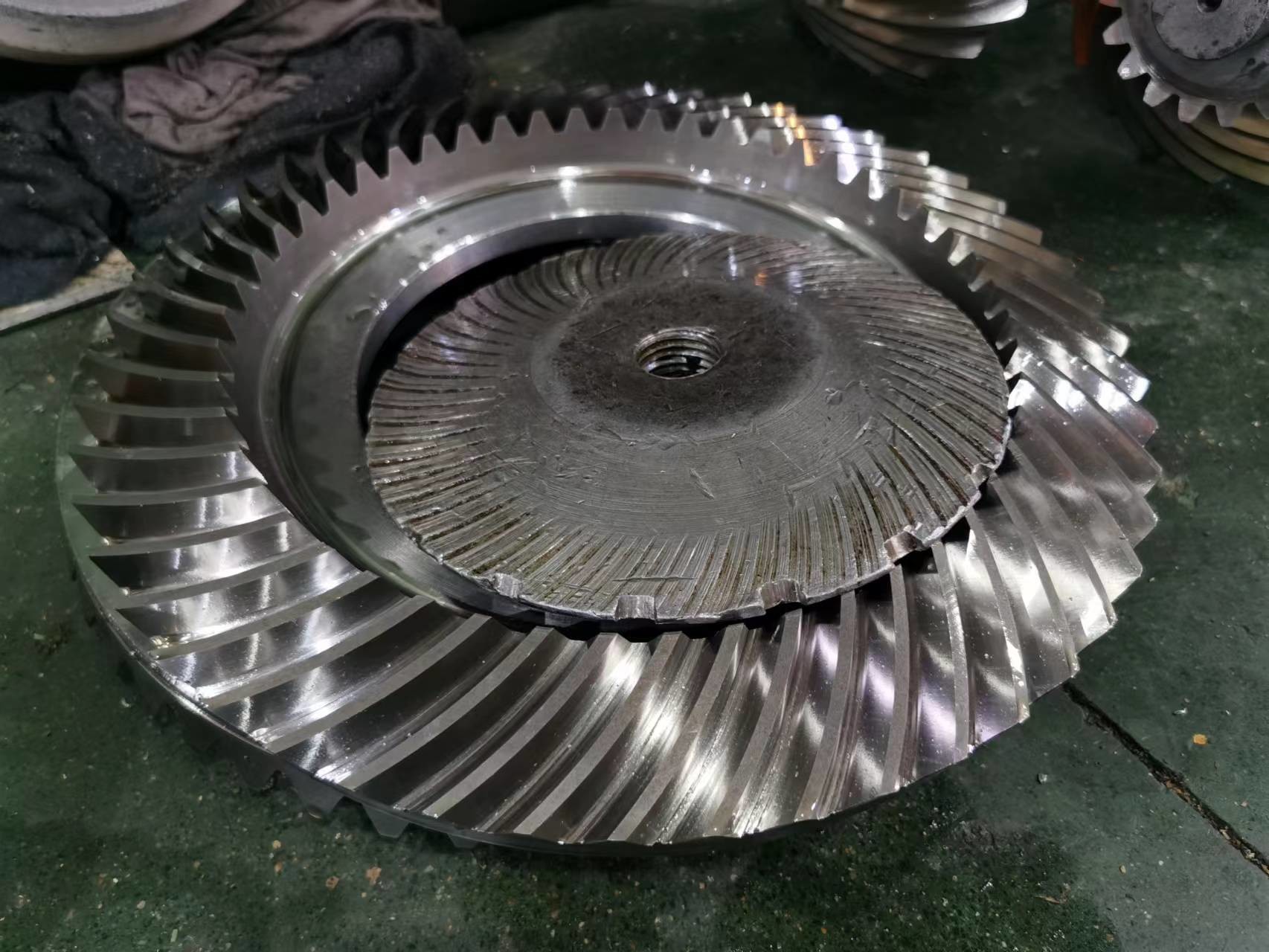

1) スパイラルベベルギアの製品説明
モジュール ギソン: 0.8～30
タイプ: ギソンとクリンゲルンベルクタイプ、ギソンタイプを推奨
最大ギア直径: 2000 mm
最大ピニオンシャフト直径: 200 mm
ギソン法による独自の計算と要約
組み立て距離を提供することが常に最良です。
ギソン試験機での接触範囲の確認
熱処理後の仕上げギア研削。
| 製品 | スパイラルベベルギアセット |
| カスタムメイド | √ |
| 材質 | 17CrNiMo6 |
| ギア歯製造 | ギアフライス加工 |
| ギア歯研削 | √ |
| DP | 5 |
| 歯数 (Z) | 62T |
| 圧力角 (α) | 20° |
| ねじれ角 (β) | 35° |
| 歯車精度グレード | ISO 7 グレード/ AGMA 11 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRCV |
| 鋼種グレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 1045 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMn420 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
生産設備
製造プロセス
鍛造 機械加工 切断
熱処理 研削 検査
