| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | SB22122401 |

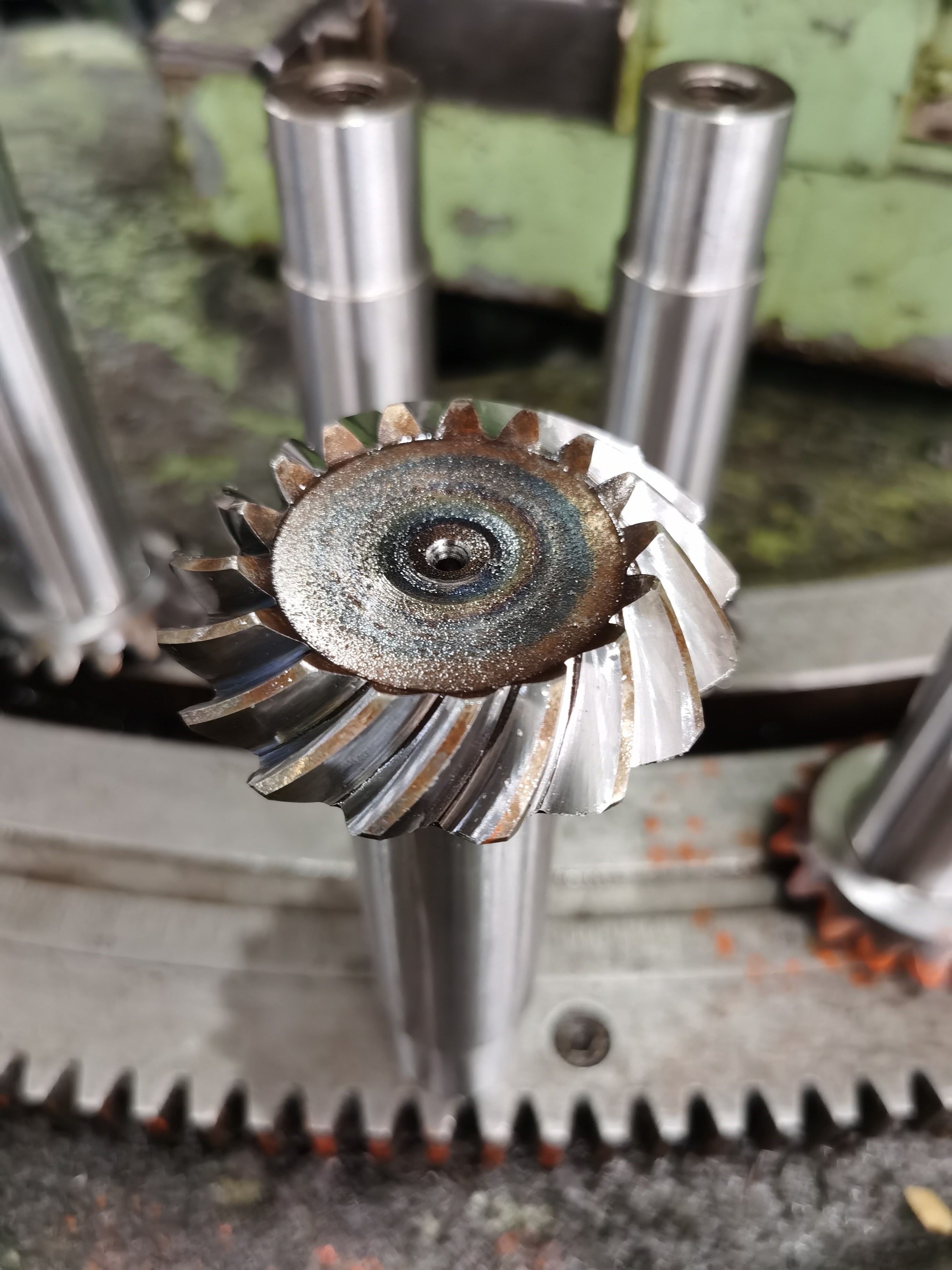

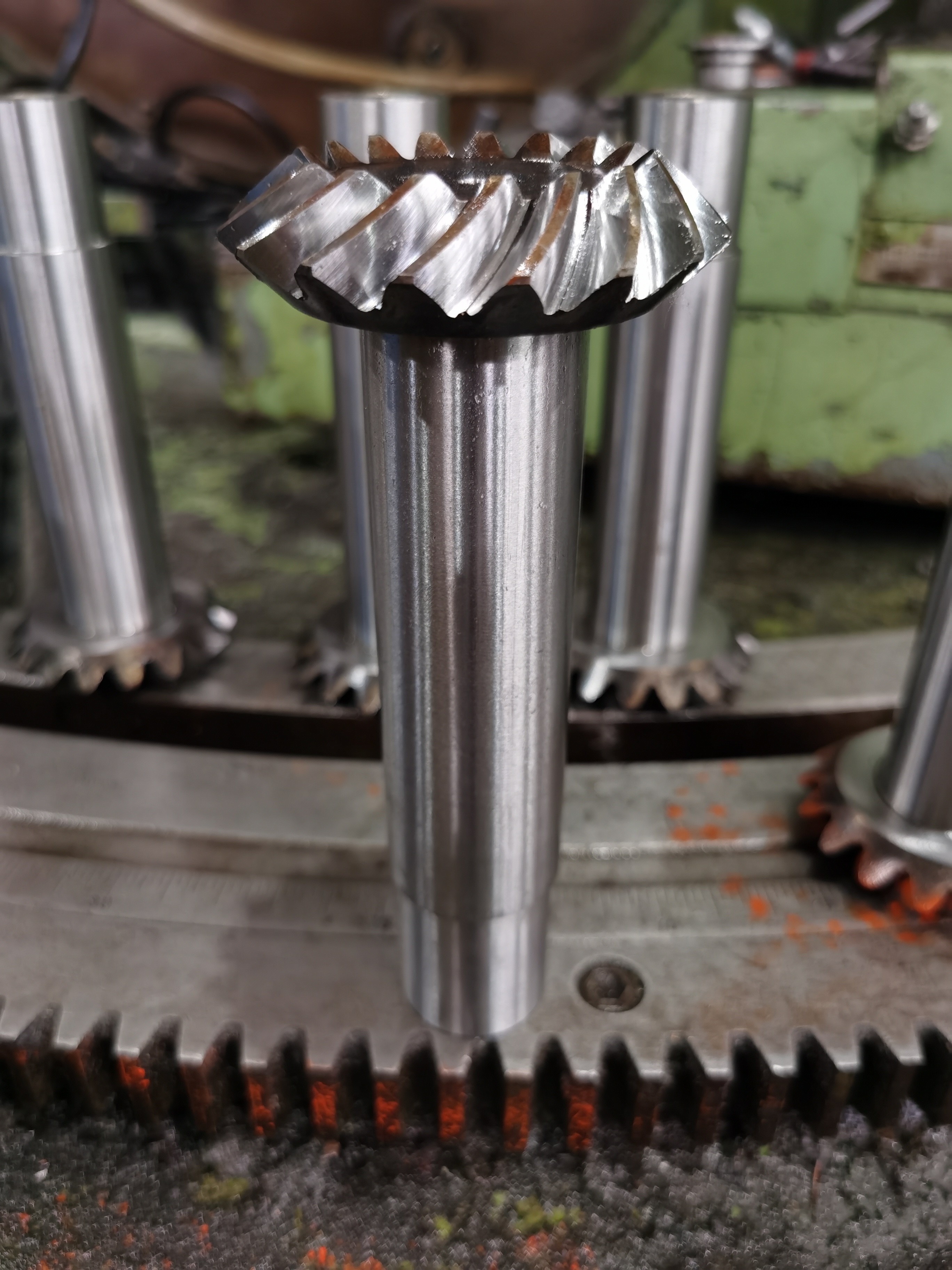

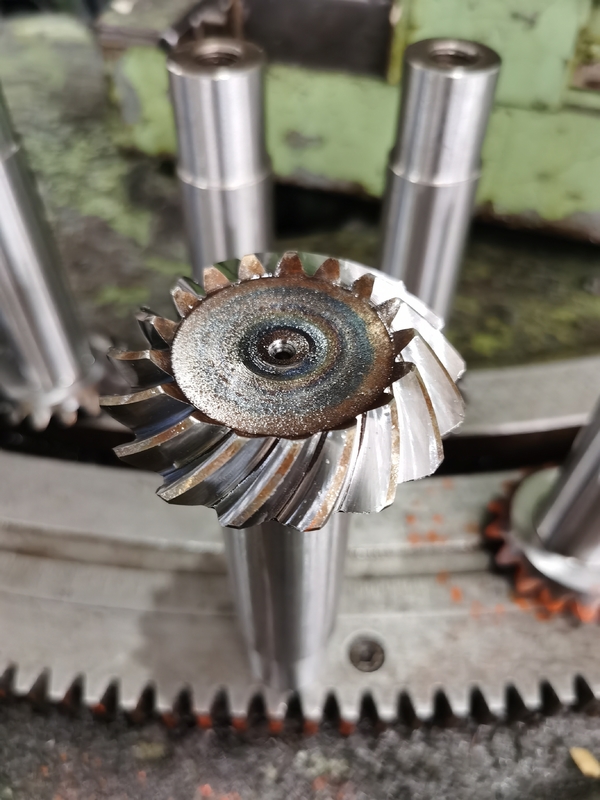

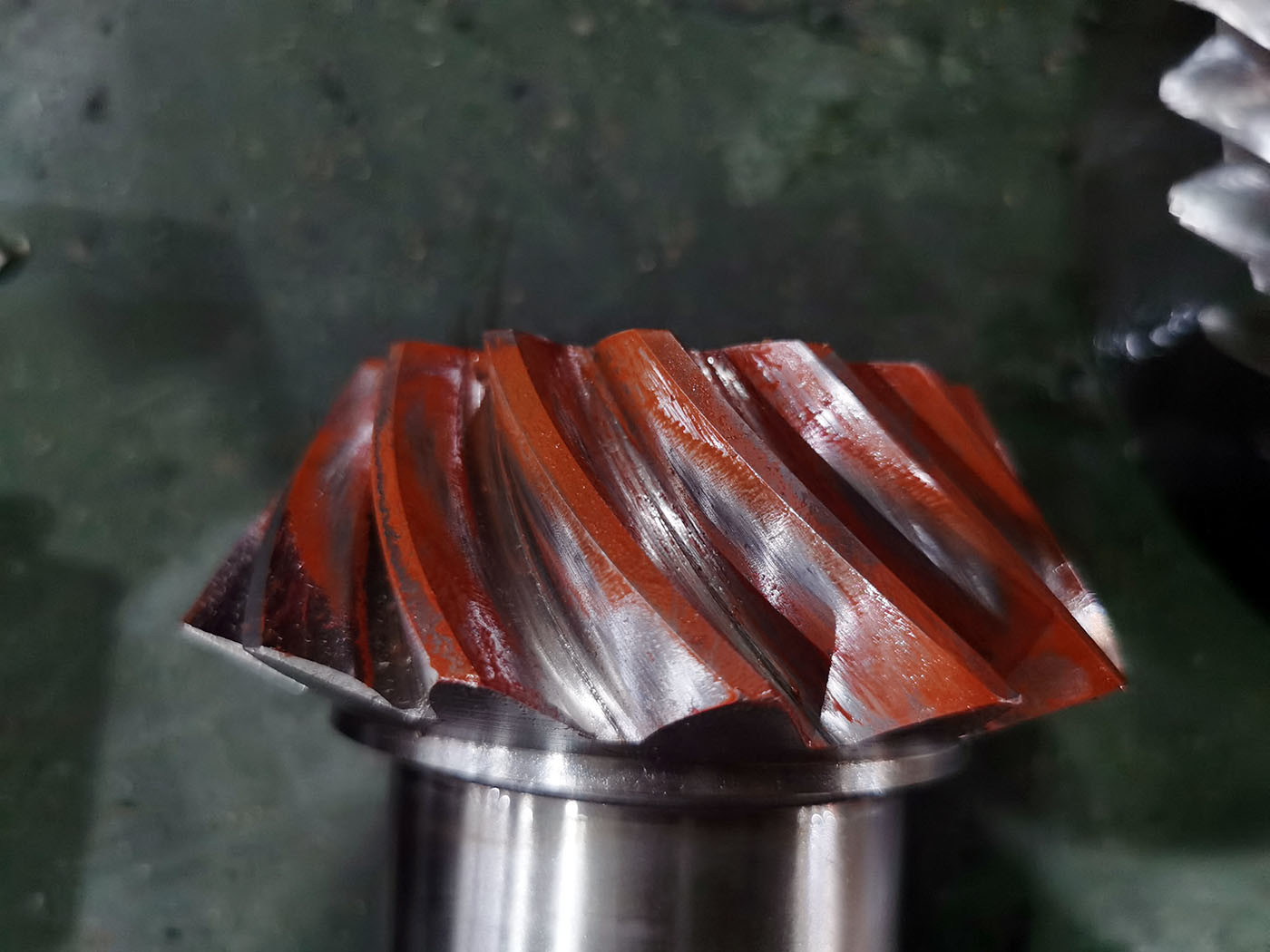

FLECHA PINON CONICO ESPIRAL Z 16 について
材料:ACERO SAE 4620
熱処理:セメント
DUREZA: 58-62 HRC について
アングロ・デ・カラ 20°23'39.98"
アングロ・デ・パソ 17°25'4.69"
根の角 15°56°48.4
| 製品 | スピラルの円形ギアゲージゲーム |
| オーダーメイド | √ |
| 材料 | 20CrNiMoA/AISI/SAE 8620 |
| ギア歯の製造 | 歯車修正 |
| 直径ピッチ | 3.75 |
| モジュール | |
| 歯数 (Z) | 16 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 35° |
| 歯の精度度 | AGMA 10-11グレード |
| 熱処理 | CMENTADO について |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
生産設備
生産プロセス
鍛造 加工 切断
熱処理の磨き検査
