| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB23032601 |
| 最小注文数量: | 2セット |
| 価格: | $800/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| 方向性: | 右手 | 軸角: | 90° |
|---|---|---|---|
| ヘリックス角: | 35° | 硬さ: | 220-260 HB |
| ギヤ歯: | 53 | 材料: | 20CrNi2MoA |
| ハイライト: | SAE 4320の鋼鉄螺線形の斜めギヤ,鋼鉄螺線形の斜めギヤ製粉,20のモジュールの螺線形の斜めギヤ |
||
ヘリックス角: 35°
圧力角: 20°
製造方法 ギソン
アデンダム係数 0.85
クリアランス係数 0.188
直径ピッチ 1.27
円ピッチ 62.832

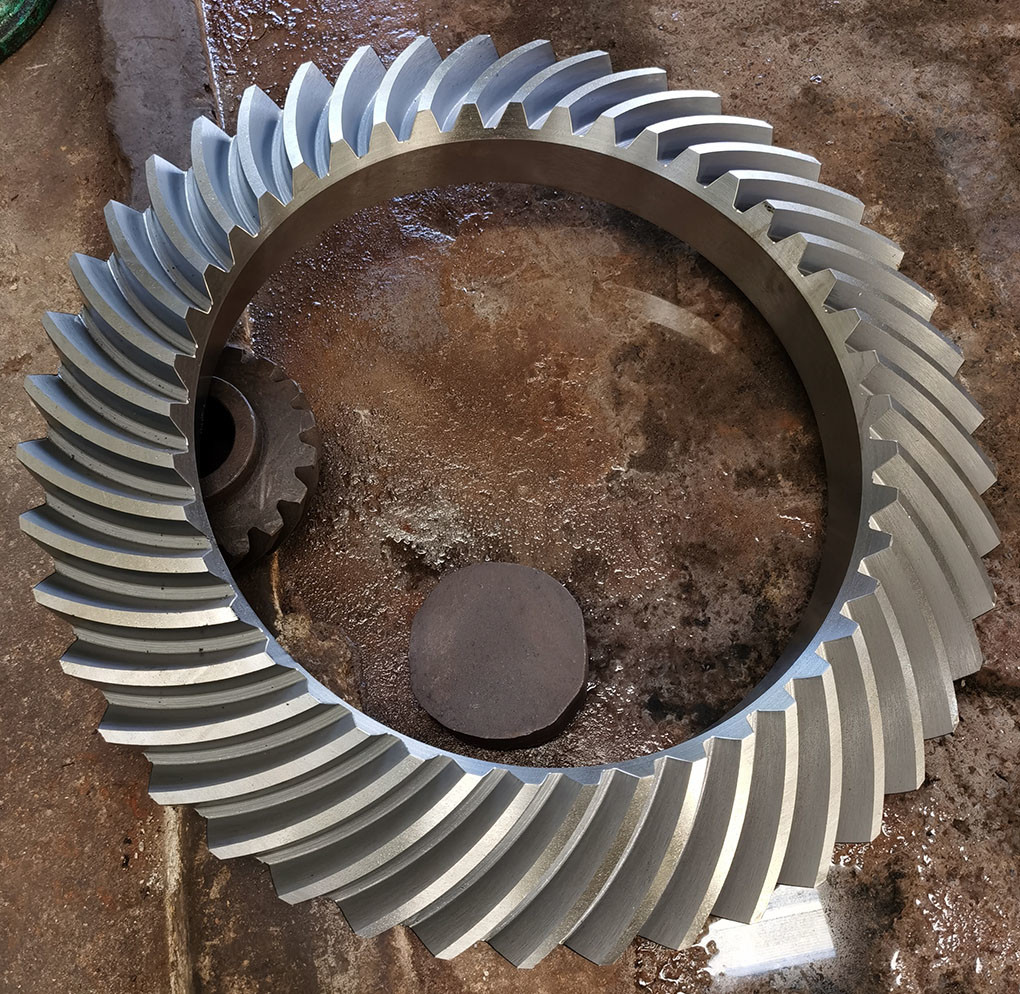

1) スパイラルベベルギアの特徴
スパイラルベベルギアセットはペアで交換する必要があります。
左側のギアと右側のギアの両方を一緒に交換する必要があります。

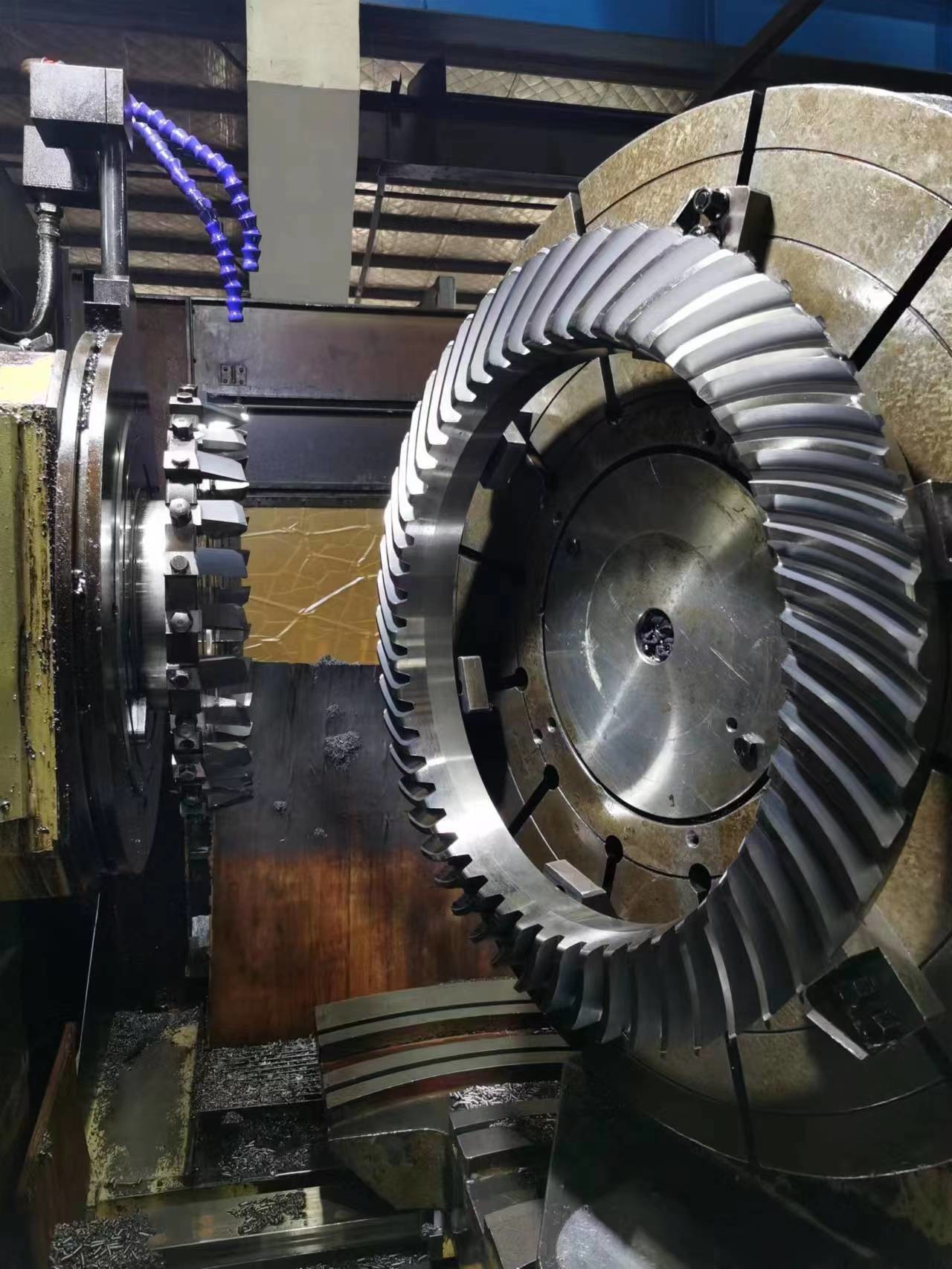

2) スパイラルベベルギアの製造
スパイラルベベルギアは、ギアミーリングとギア研削によって製造されます。
| 製品 | スパイラルベベルギア |
| カスタムメイド | √ |
| 材料 | SAE 4320/ 20CrNi2MoA |
| 歯車の歯の製造 | ギアミーリング & 歯車研削 |
| 歯車研削 | √ |
| モジュール | 20 |
| 歯数 (Z) | 53 |
| 圧力角 (α) | 20° |
| ヘリックス角 (β) | 35° |
| 歯の精度グレード | ISO 6 グレード/ AGMA 11 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
生産設備
生産プロセス
鍛造 機械加工 切削
熱処理 研削 検査
