| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 証明: | QC |
| モデル番号: | SP23102501 |
| 最小注文数量: | 5 PCS |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 材料: | DIN 17CrNiMo6 | 熱処理: | 浸炭 |
|---|---|---|---|
| 硬さ: | 58-62 HRC | 荒さ: | Ra 0.8~Ra 16 |
| モジュール: | 5 | ギア歯番号: | 35T |
| ハイライト: | スパイラル・ベーブル・ギアセット |
||

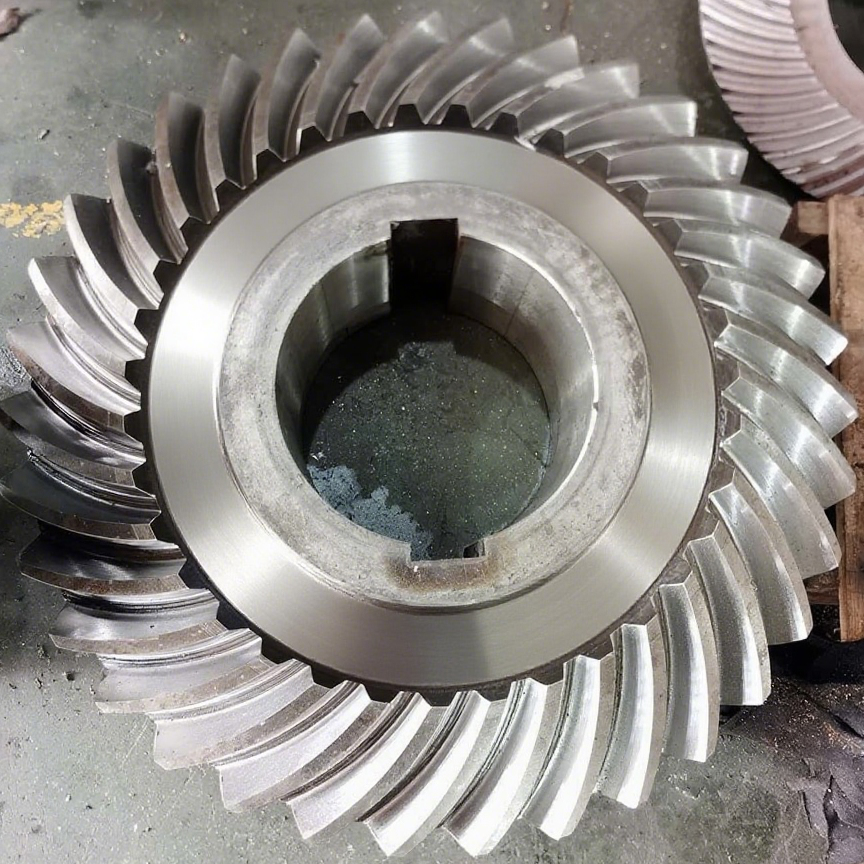

ギア歯磨きスピラルベーベルギアセット AGMA 10-11 グレード
スパイラル・ベーブル・ギアとは,曲がりくねった歯を持つベーブル・ギアの一種.歯車面に
特定の角度で交差する軸間,通常90度で電力と運動を伝達するために使用されます.
スパイラルベーブルギアは,自動車の差点,産業機械,船舶推進システム,電力伝送機器などの様々な用途で広く使用されています.
螺旋型ベーブルギアには,螺旋型歯の形が特徴です.
直角角歯輪とは異なり,直角歯輪の軸に交差する歯がありますが,螺旋角歯輪は曲がり形または螺旋形です.
この曲線は歯が徐々に関わることを可能にしており,直角歯車と比較してよりスムーズで静かな操作を可能にします.
| 製品 | スパイラルベーベルギアセット |
| オーダーメイド | √ |
| 材料 | 18CrNiMo7/17CrNiMo6 |
| 歯輪製造 | 歯車磨き/歯車磨き |
| 直径ピッチ | 5 |
| 歯数 (Z) | 35 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 35° |
| 歯の精度度 | AGMA 10-11グレード |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
