| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 証明: | QC |
| モデル番号: | SP23102502 |
| 最小注文数量: | 5 PCS |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 外径: | 180mm | 軸角: | 90° |
|---|---|---|---|
| 硬さ: | 58-62 HRC | 製造方法: | ギヤ粉砕 |
| DP: | 5 | 内部の穴: | 65mm |
| ハイライト: | カルブライゼーション 熱処理 スパイラルベーベルギア,ピニオン・スピラル・ベーベル・ギア,180mmの螺旋斜面ギアセット |
||

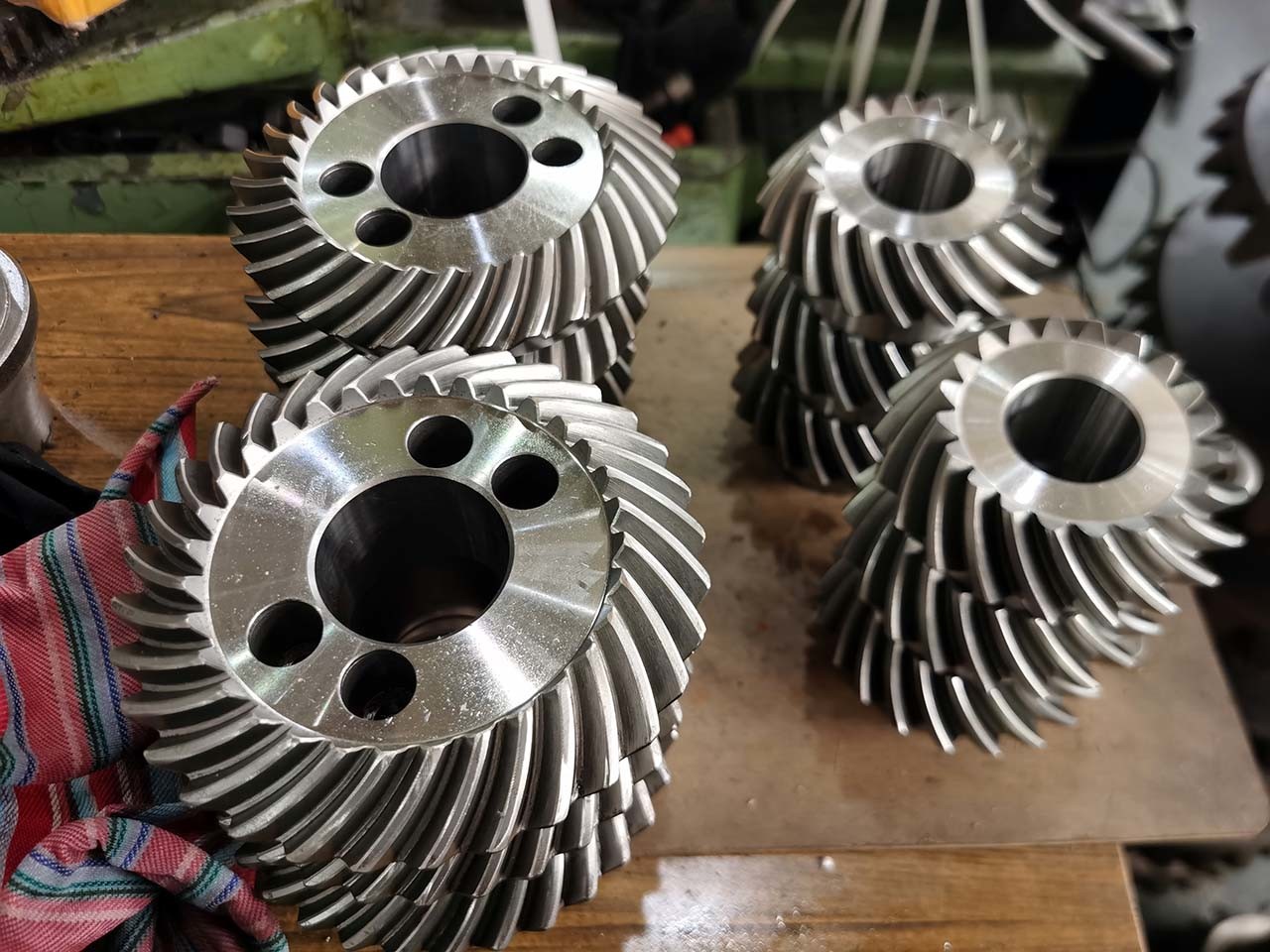

ピニオン 焼入れ焼戻し熱処理後のスパイラルベベルギア
これらのギアの螺旋歯形は、歯面に負荷をより均等に分散させるのに役立ちます。
これにより、ギアの負荷容量が向上し、歯の応力が軽減されます。
この設計機能により、スパイラルベベルギアは、ストレートベベルギアと比較して、より高いトルクを伝達し、より高い速度に対応できます。
スパイラルベベルギアの製造プロセスには、ギア切削、成形、研削などの特殊な機械加工技術が含まれます。
ギアの歯は、特定の工具と機械を使用して切断され、目的の螺旋形状と歯の形状が作成されます。
ギアの適切な噛み合い、アライメント、および最適な性能を確保するために、製造プロセスにおける精度が不可欠です。
| 製品 | スパイラルベベルギアセット |
| カスタムメイド | √ |
| 材質 | 17CrNiMo6/18CrNiMo7 |
| ギア歯の製造 | ギアフライス加工 & ギア歯研削 |
| ギア歯研削 | √ |
| DP | 5 |
| 歯数 (Z) | 32 |
| 圧力角 (α) | 20° |
| ヘリックス角 (β) | 35° |
| 歯の精度グレード | AGMA 10-11グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRCV |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
生産設備
生産プロセス
鍛造 機械加工 切削
熱処理 研削 検査
