| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 20セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 幅: | 200mm | 歯は番号が付いている: | 14 |
|---|---|---|---|
| 材料: | 鉄鋼 | 製造プロセス: | ギヤ粉砕 |
| 品質グレード: | ISO 6の等級 | 硬さ: | HRC 58〜62 |
| ハイライト: | 双面の螺旋式ベーベルギア,ハイパーボリック・サーフェス・デザイン スパイラル・ベーベル・ギア |
||

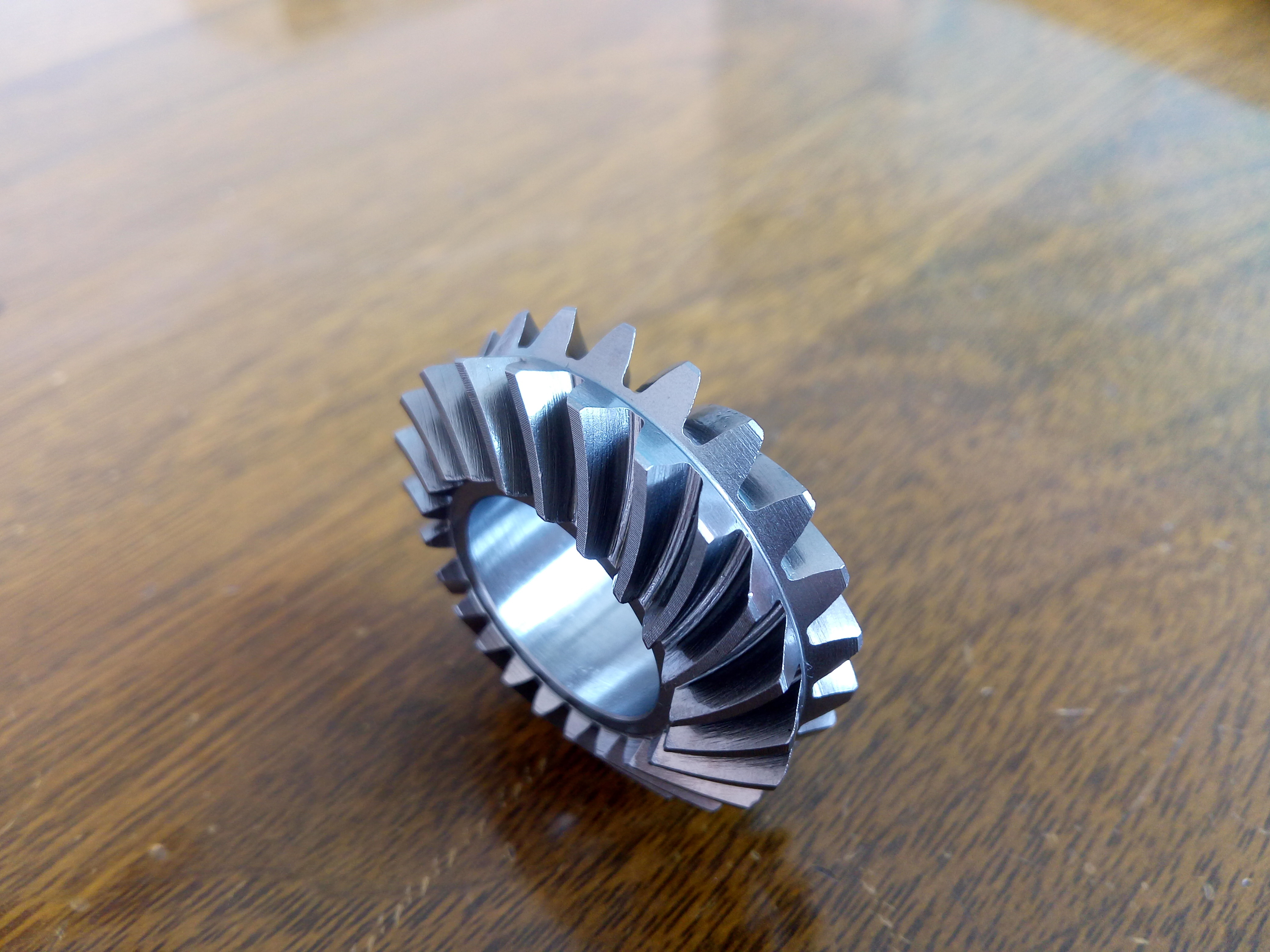

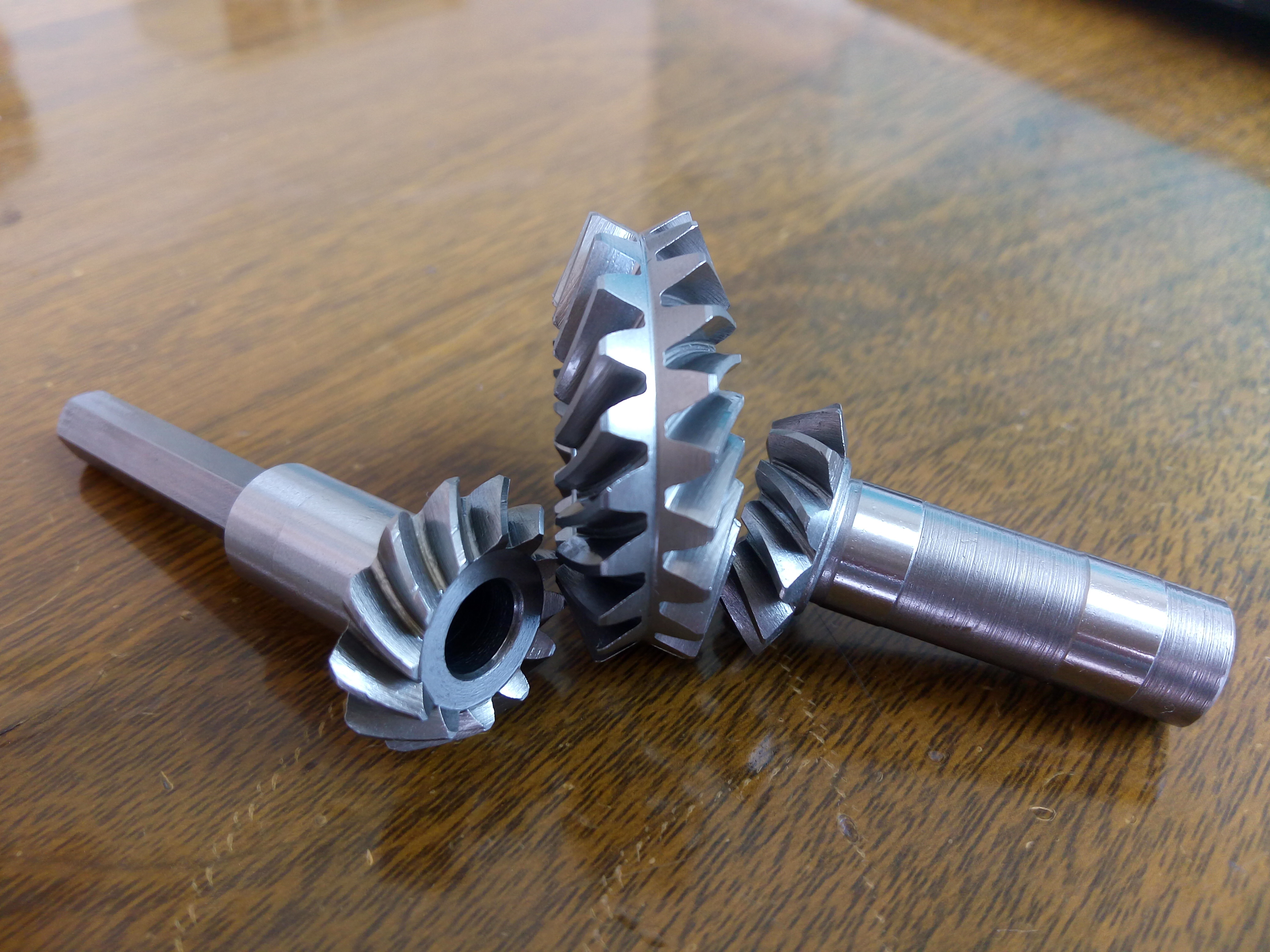

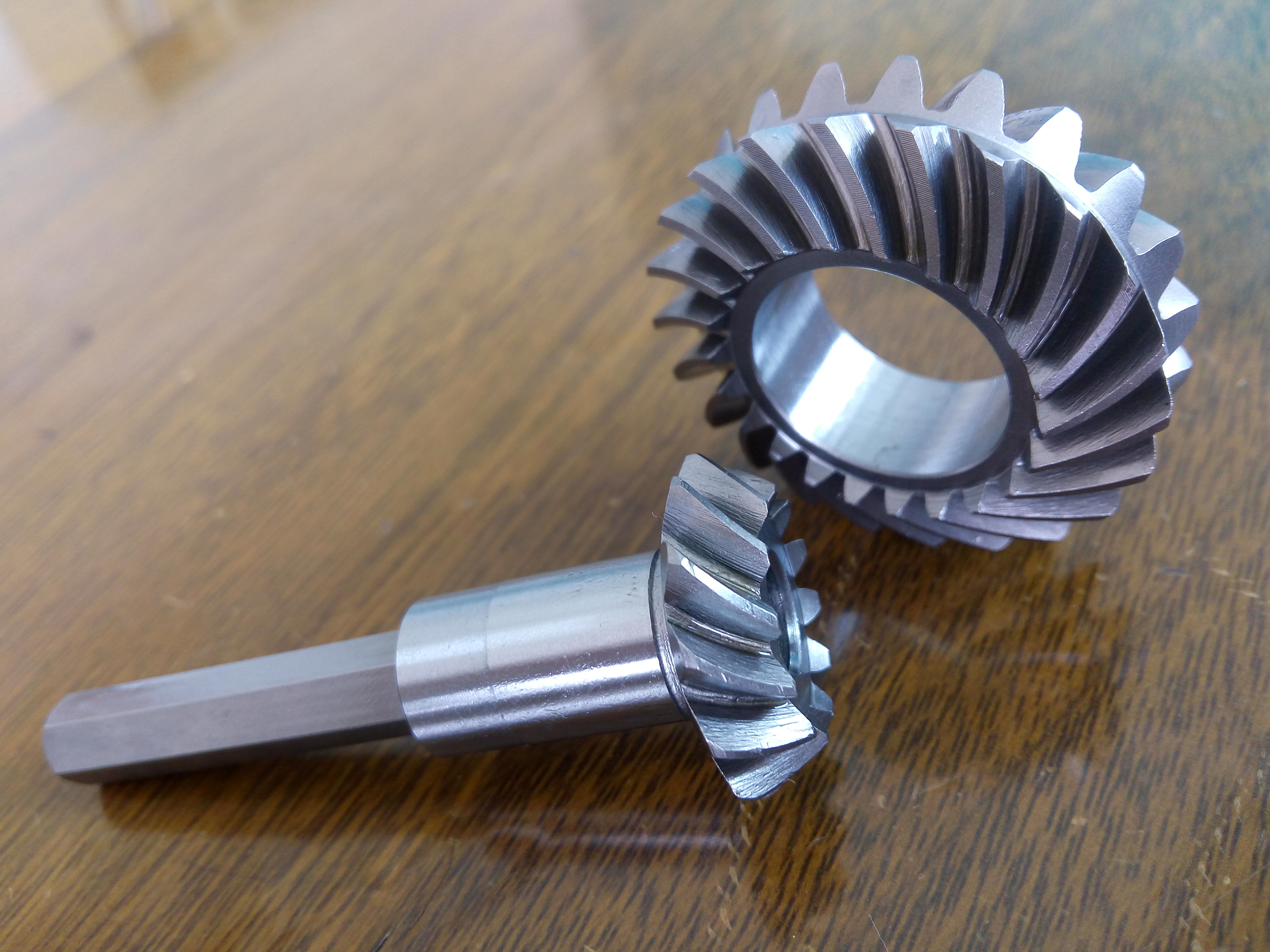

1) 双面スピラルベーブルギアの説明
双面の螺旋 bevel gearは,螺旋 bevel gearとワームセットの特徴を持つ特殊な螺旋 bevel gearタイプである.
双面の螺旋曲線ギアが,高いトルクと高精度のトランスミッションが要求される場合,広く使用されています.
2) 双面回転ベーブルギアの特徴
a) ハイパーボリック表面設計: 歯車軸は物理的に交差していないが,空間的に交差する配置に配置されている.この設計は,歯車の接触比を向上させる.負荷を運ぶ能力を高めます効率的で信頼性の高い機械性能に貢献します.
(b) 螺旋型歯のプロファイル:歯の表面は螺旋状に分布しています.動作中に,ギアは漸進的な接触を達成し,衝撃力と騒音レベルを効果的に削減できます.それは特に高速トランスミッション装置に適しています.
(c) 双面の網状: 両側で小回転車と大きな回転車網の歯表面を同時に,トランスミッションプロセス中の負荷バランスと全体的な効率を大幅に改善する.
| 製品 | 双面の螺旋式ベーベルギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |
| 製造業 | 歯磨き機と歯磨き機 |
| 歯 を 磨く | √ |
| モジュール (M) | 16 |
| 歯数 (Z) | 14 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
