| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 幅: | 75mm | 材料: | 鉄鋼 |
|---|---|---|---|
| 製造 加工: | ギヤ粉砕 | 熱処理: | 炭化物 と 消化 |
| 精度: | AGMA 10-11 クラス | 歯具の質: | ISO 6から7級 |
| ハイライト: | 高性能スピラルベーベルギア,高速スピラルベーベルギア |
||

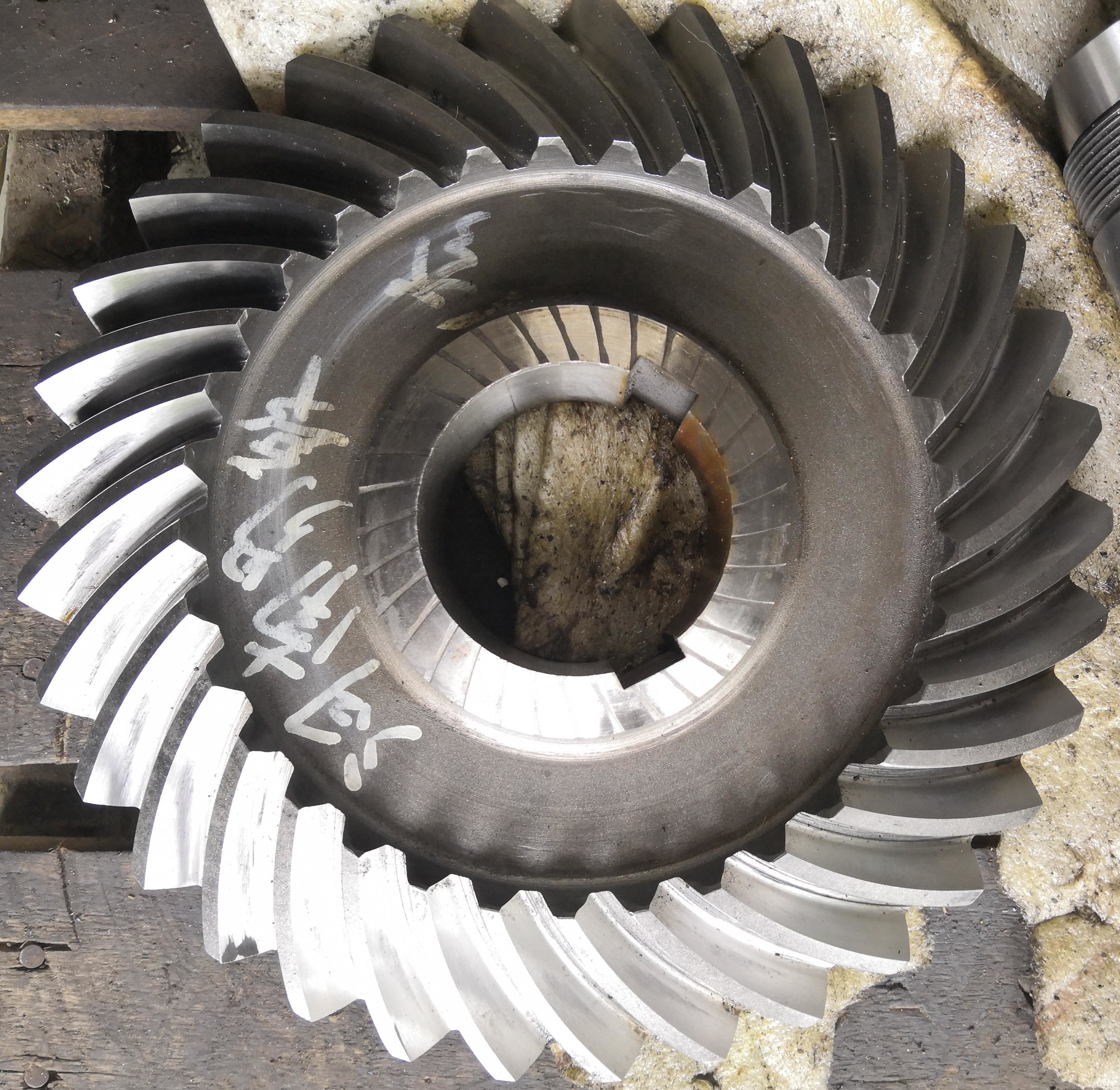

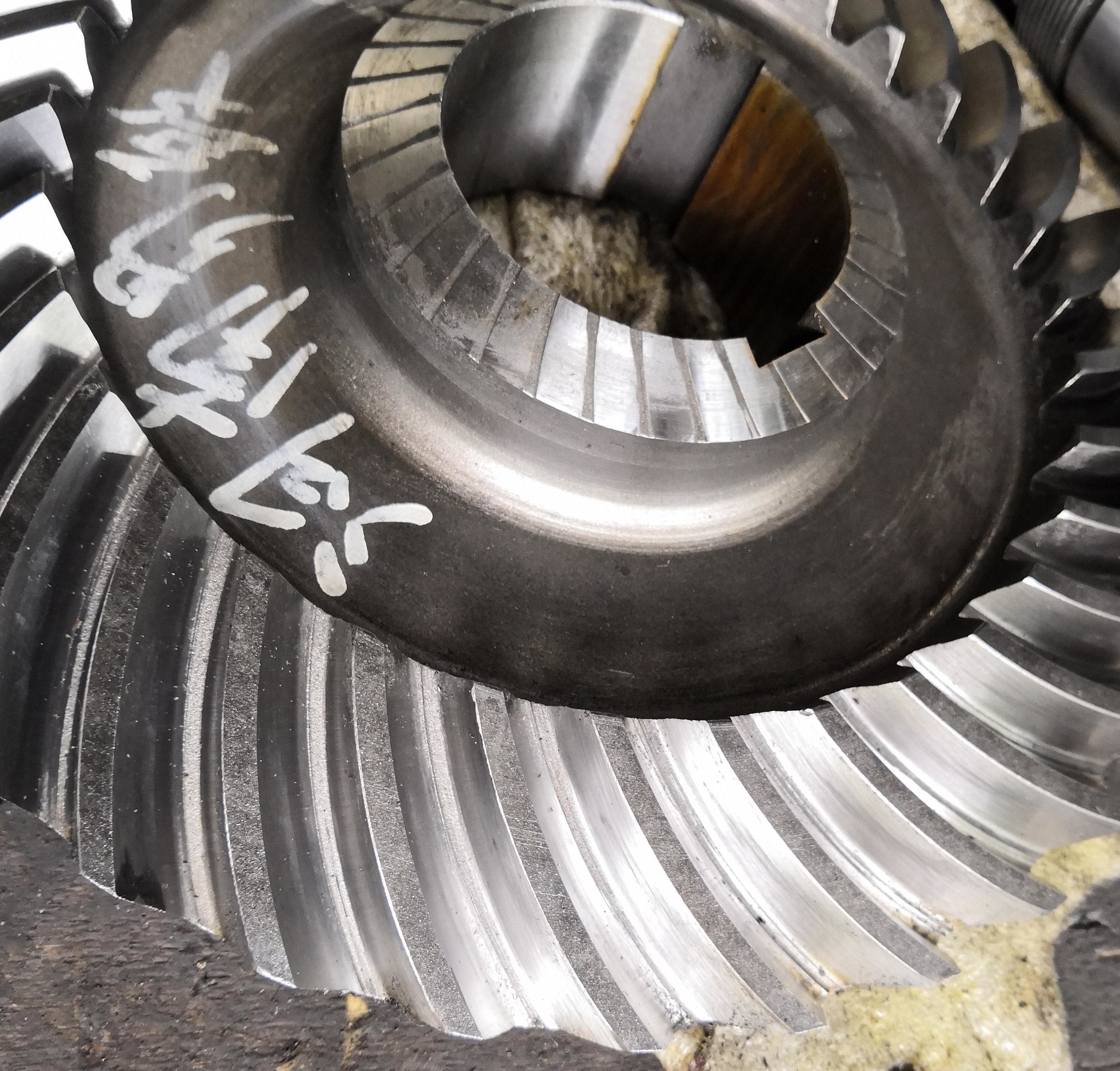

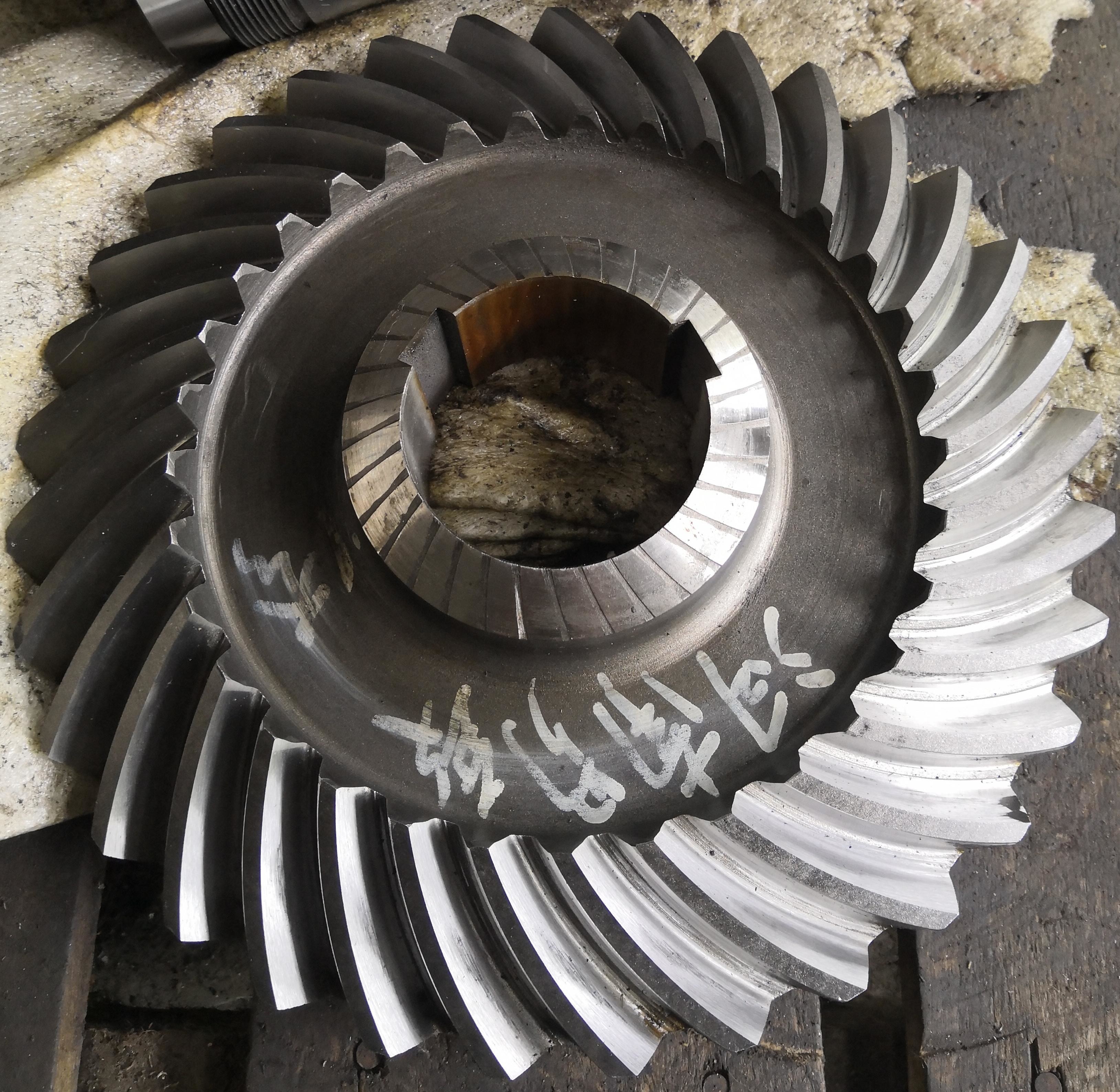

1) 螺旋ベーブルギアに関する記述
螺旋型斜面歯車 は,交差する軸間 の 力を 送る 高効率 な 機械 部品 の 一部 と し て 機能 し ます.この歯車には,従来の直角斜面歯車と比較して優れた性能特性があります.運用安定性向上とより大きなパワー処理能力を含む.
(2) 螺旋ベーブルギアの特徴
a) 優れた音響性能と動作のスムーズさ:螺旋型歯のパターンは,不間断なメッシュアクションを保証します.直角コンベルの設計に特有の急激なエンゲージメントを排除する - 高速アプリケーションの重要な特徴.
b) 卓越した耐久性: 螺旋歯の接触面が拡大することで,ストレスの分布が最適になり,負荷能力と使用寿命が大きく向上します.
c) 最大効率の性能:先進的な製造技術により摩擦によるエネルギー損失を最小限に抑え,最大システム性能のために95%を超える伝送効率を達成する.
(3) 螺旋回ベーブルギアの使用方法
(a) 自動車用パワーラインシステム
(b) 重労働産業用機器
(c) 航空宇宙システム
| 製品 | スパイラルベーブルギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |
| ギア歯の製造 | 歯磨き機と歯磨き機 |
| 歯磨き機 | √ |
| モジュール (M) | 16.477 |
| 歯数 (Z) | 33 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| ワームシャフトの精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
