| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 歯のプロファイル: | 螺旋式 | 材料: | 鉄鋼 |
|---|---|---|---|
| 方向性: | 左手 | ギヤ歯は番号が付いている: | 23 |
| ヘリックス角: | 15° | 適用する: | 自動車産業 |
| 硬さ: | 58-62 HRC | ||
| ハイライト: | 20CrMnTi スパイラルベーブルギアシャフト,スパイラルベーブルギアシャフト |
||

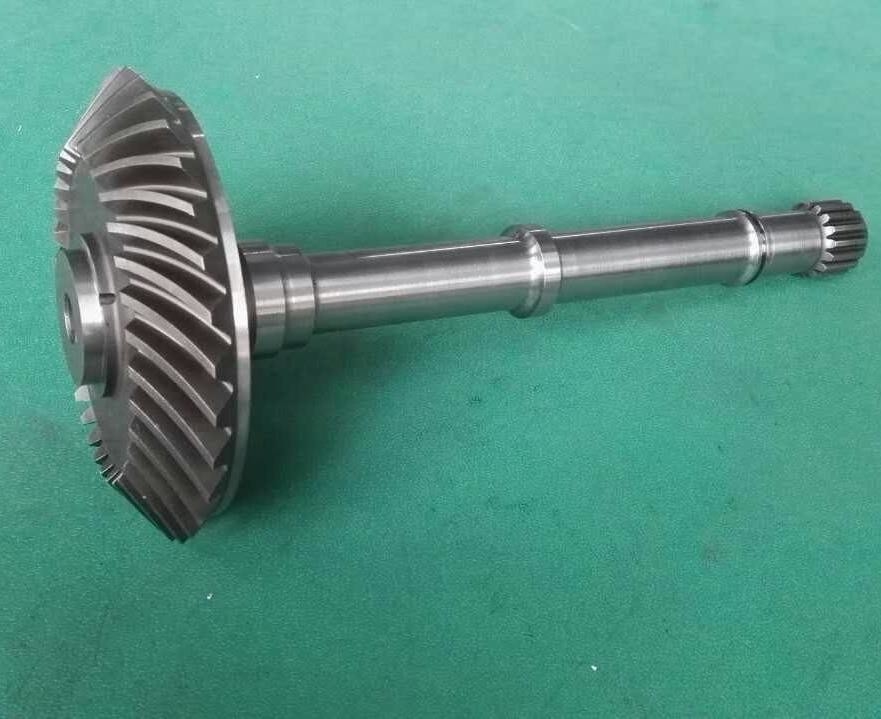

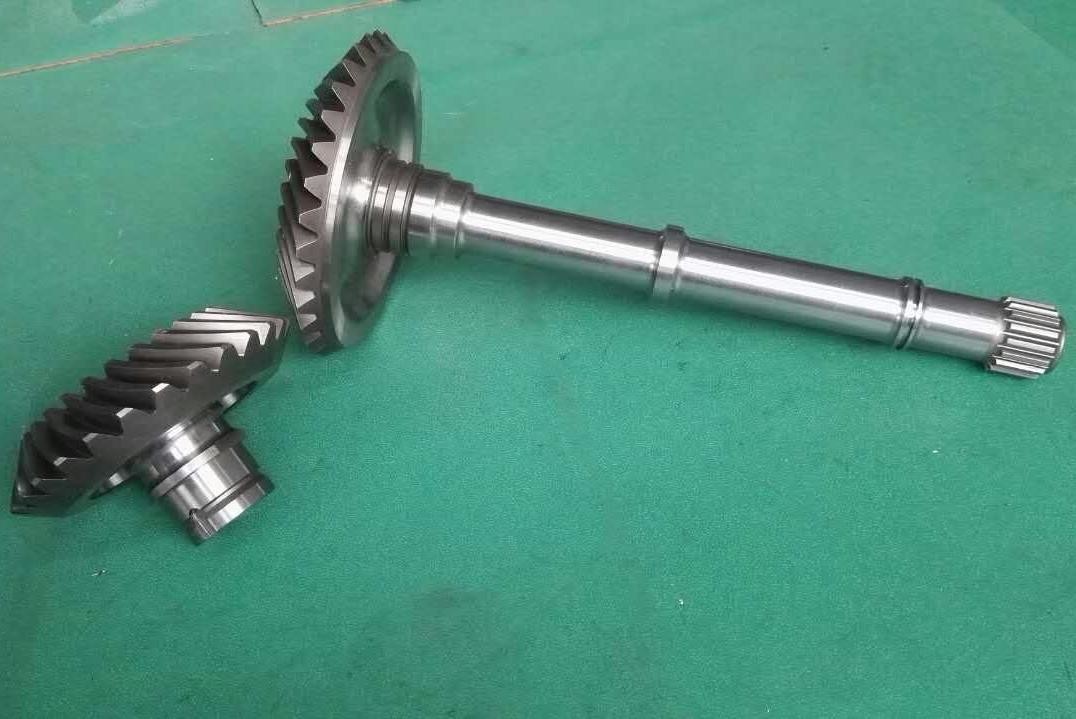

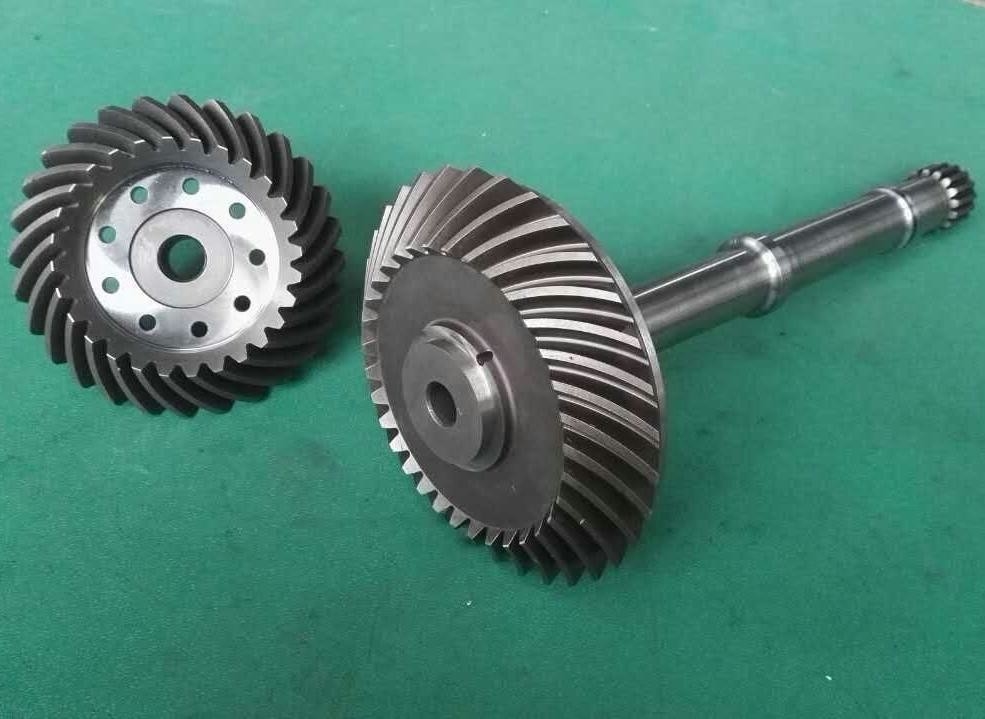

1) スパイラルベーブルギアシャフトの説明
螺旋曲線ギアシャフトは,螺旋曲線ギアとトランスミッションシャフトを統合する主要なトランスミッションコンポーネントです.大型のトルクと高精度の角度伝送を必要とする機械システムで広く使用されていますその主な特徴は,ギアとシャフトの統合構造を通じて,コンパクトなレイアウトと効率的な電源伝送を達成することです.
2) スパイラルベーブルギアシャフトの利点
(a) 高いトルク伝送:統合構造は,キー接続の故障を回避し,より大きな扭曲ストレスを耐えることができます.
(b) 空間節約:コップリングやフレンズ接続の必要性をなくし,コンパクトなトランスミッションの配置に適しています.
c) 精度維持: 組み立て誤差を軽減し,ギアメッシュ位置の精度を保証します.
(d) ダイナミックバランス:高速アプリケーションではダイナミックバランス調整を受けることができます.
3) スパイラルベーブルギアシャフトの用途
a) 自動車産業
(b) 工業機器
(c) 航空宇宙及び航空航海
| 製品 | スパイラルベーブルギアシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |
| 道具歯製造業 | 機械の磨き |
| 歯磨き機 | √ |
| モジュール (M) | 6 |
| 歯数 (Z) | 23 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
