| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 材料: | 鉄鋼 | モード: | 4.5 |
|---|---|---|---|
| 働く角度: | 20° | 歯の角度: | 15° |
| 歯のプロフィール: | スパイラル | 製造プロセス: | 歯磨き機 |
| 品質グレード: | ISO 6の等級 | ||
| ハイライト: | 電動駆動軸組 ベーベルギア,タービンピッチ制御回転ベーベルギア |
||

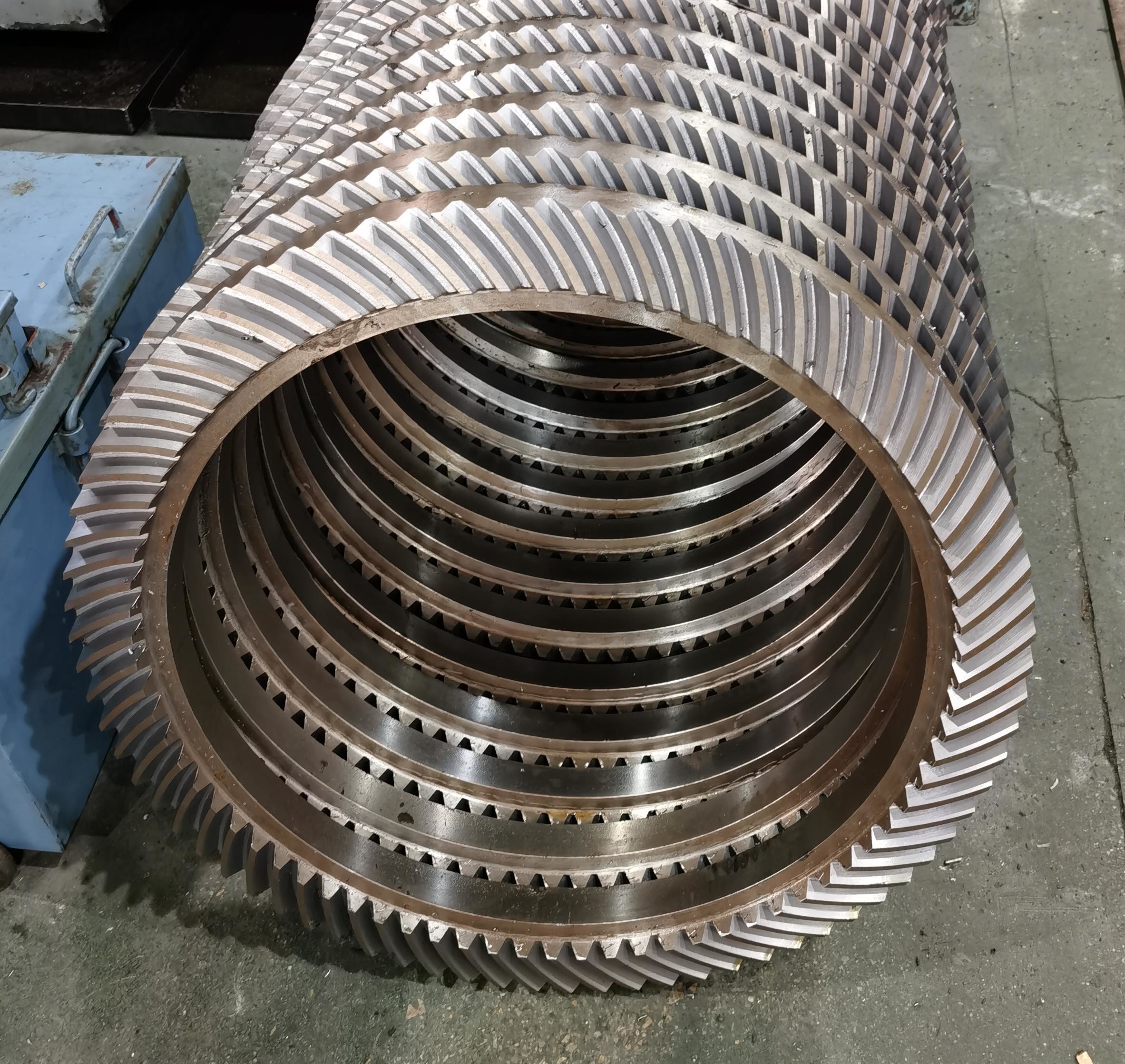

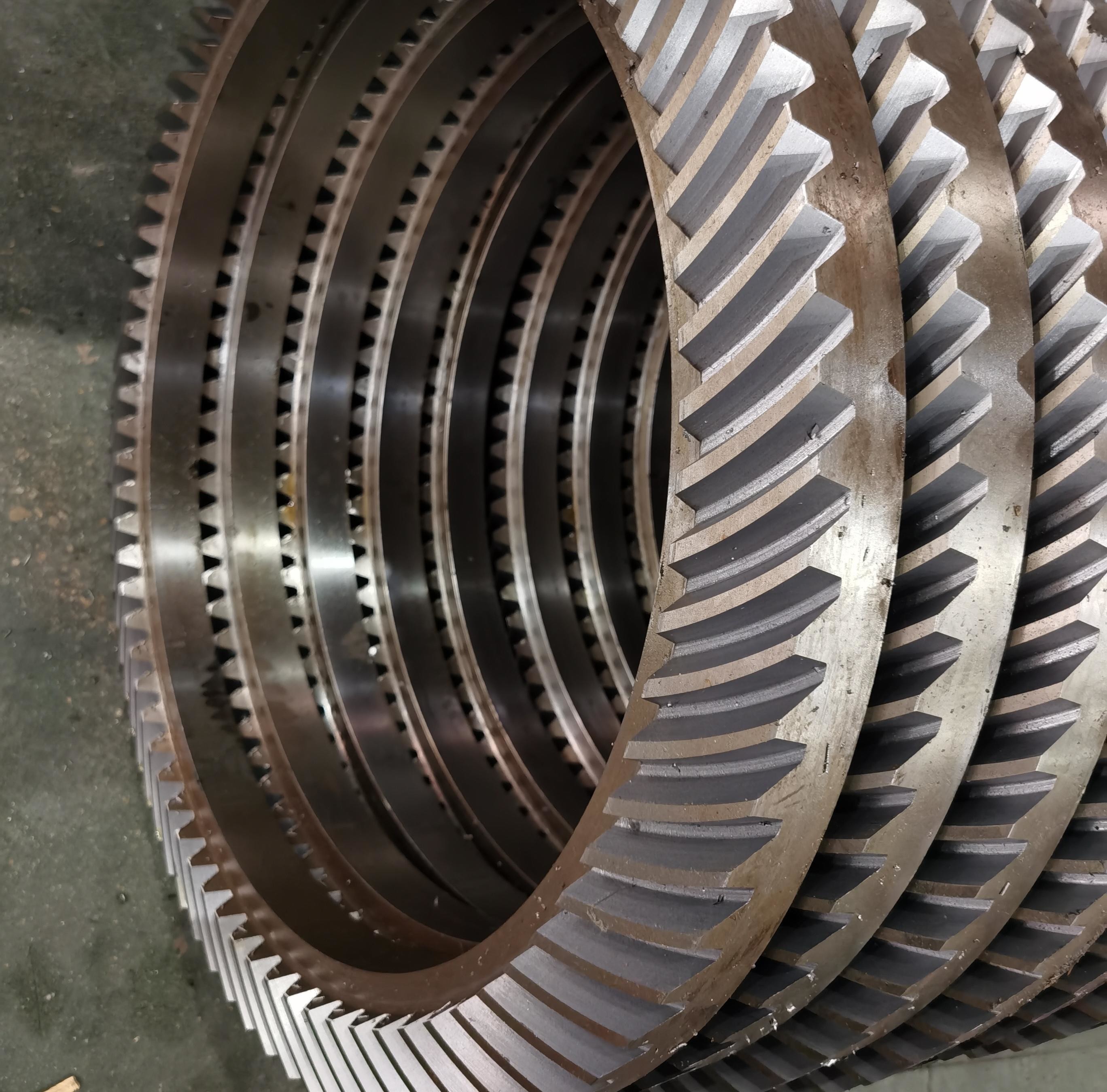

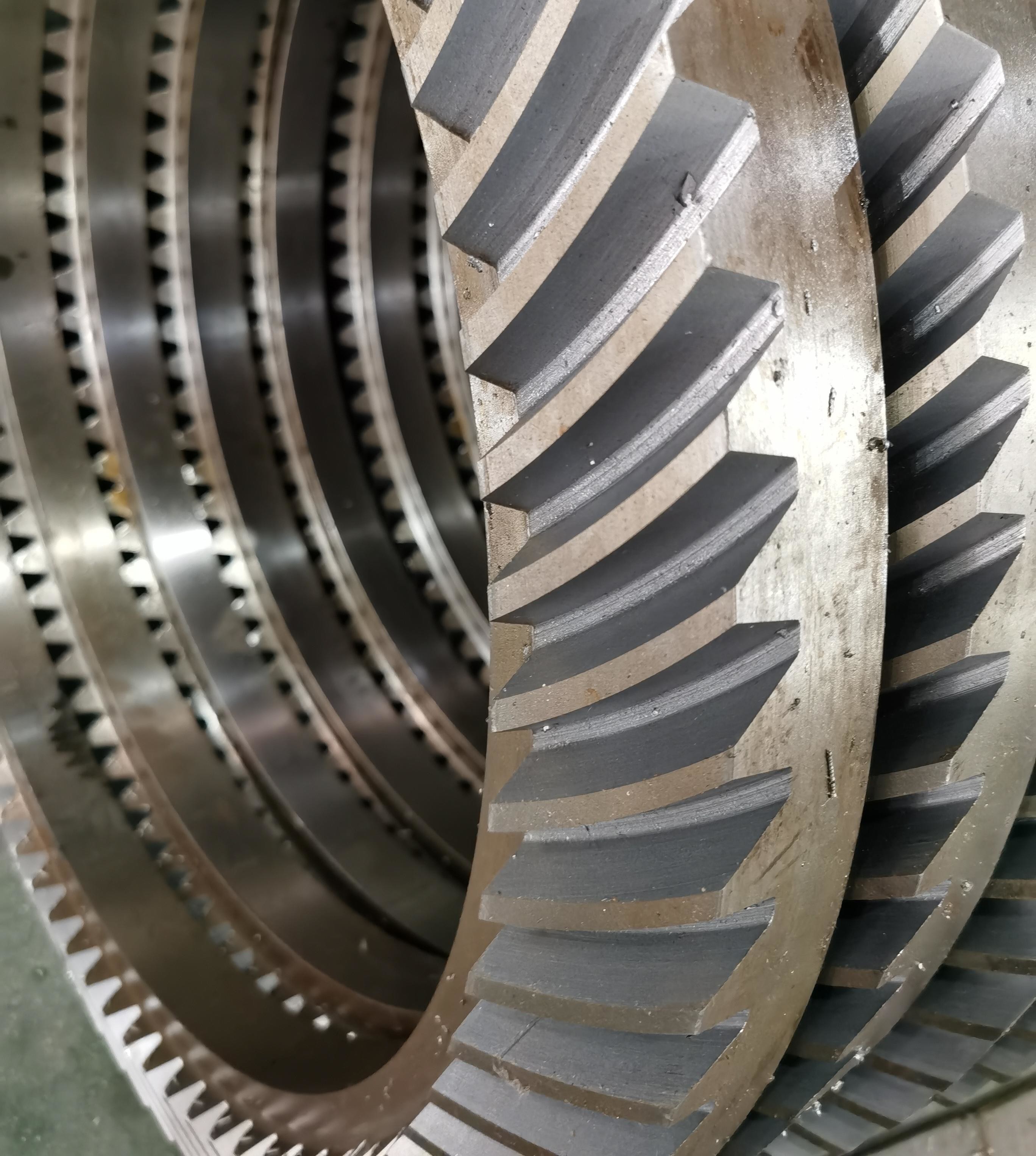

1) 螺旋ベーブルギアに関する記述
産業用トランスミッションにおける革新的なソリューションとして,螺旋型ベーブルギアが 3次元曲線歯のプロフィール設計により,高速と重荷条件下で伝統的なベーブルギア振動と磨きの問題を完璧に解決しました.
(2) 螺旋ベーブルギアの特徴
(a) 音響最適化:ギアメッシュプロセス中に音圧レベルを15dB (A) 削減する.
(b) エンジニアリング耐久性:有限元分析によって最適化された歯のプロファイルは20,000時間連続負荷に耐えることができます.
c) エネルギー効率の突破: 特許取得された表面処理技術により,電力損失は4.8% ± 0.2%以内に制御できます.
(3) 螺旋回ベーブルギアの使用方法
a) 輸送:新エネルギー自動車の電気駆動軸組成
(b) エネルギー設備: 5MW以上の出力を持つ風力タービンのピッチ制御システム
c) 特殊装備: シールドトンネル機械のカット頭駆動装置
| 製品 | スパイラルベーブルギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |
| ギア歯の製造 | 歯磨き機 |
| 歯磨き機 | √ |
| モジュール (M) | 4.5 |
| 歯数 (Z) | 45 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| ワームシャフトの精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
