| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 材料: | 鉄鋼 | プロフィータイプ: | グリーソン |
|---|---|---|---|
| 製造業: | 機械の磨き | ヘリックス角: | 15° |
| ギアプロフィール: | グリーソン型 | 精度: | AGMA 10-11 クラス |
| ハイライト: | 16.477 モジュールのスピラルベーベルギア,パーソナライズド スパイラルベーベルギア |
||

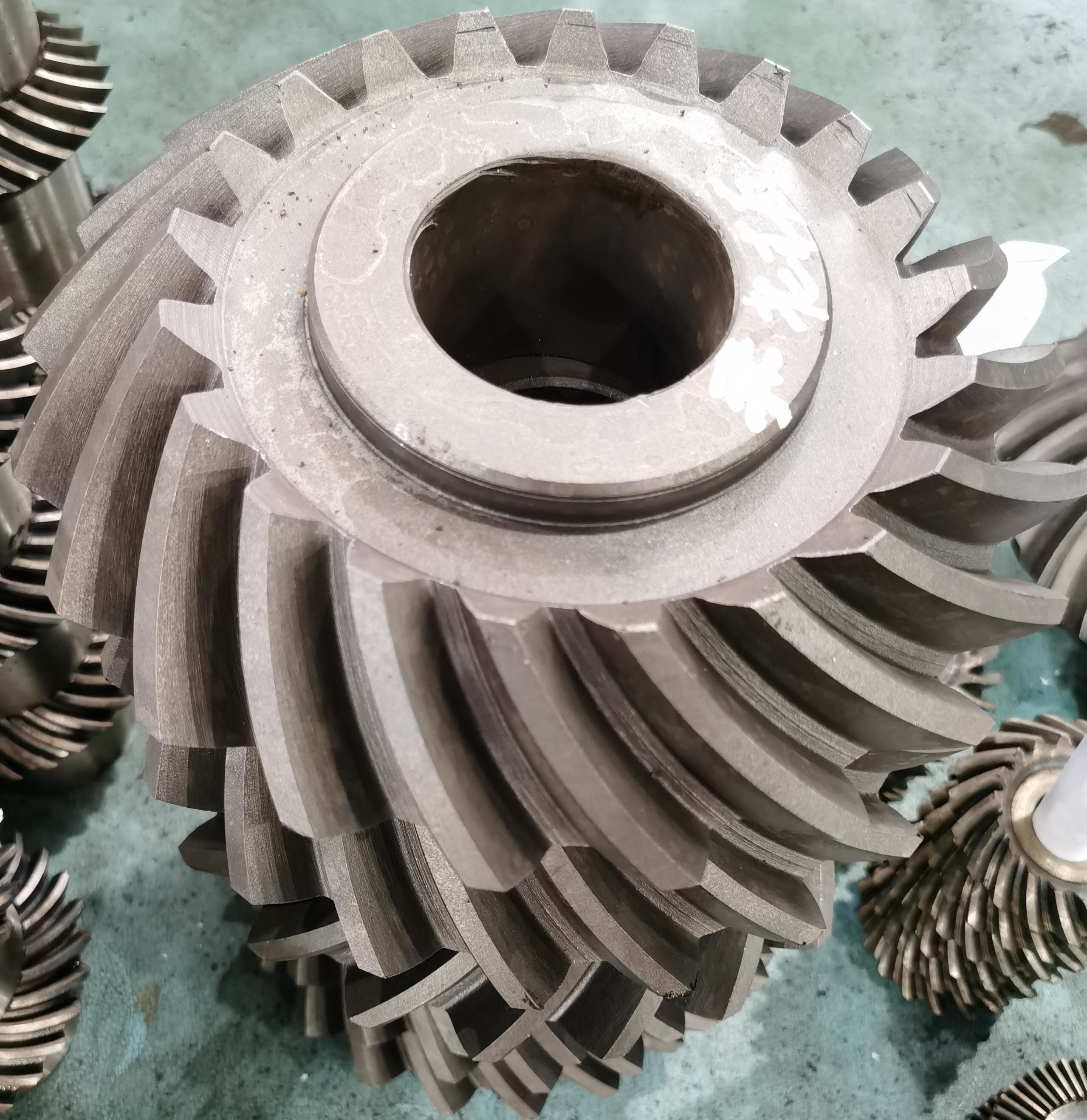

1) スパイラルベーブルギアの説明
このタイプの対称性のない軸のトランスミッションでは,対称性のない性能優位性を示しています.精度と信頼性を要求する厳しい条件に特に適しています.
2) 螺旋式ベーブルギア の 利点
a) 交差連続性: ≥ 2 の歯数の同時接触5
(b) 負荷容量: 静的トルク係数は,スポンギア仕様の1.8倍に達
c) 熱管理: 作業温度上昇は,業界標準より22°C低い
3) スパイラルベーブルギアの使用方法
地上輸送: 高速鉄道ボギートランスミッションボックス
(b) 工業製造:冷式ロールミルのメインドライブユニット
c) 国防・軍事産業: 装甲車の双面トランスミッションボックス
| 製品 | スパイラルベーブルギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |
| ギア歯の製造 | ギアフライリング |
| 歯磨き機 | √ |
| モジュール (M) | 16.477 |
| 歯数 (Z) | 21 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| ワームシャフトの精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
