| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |

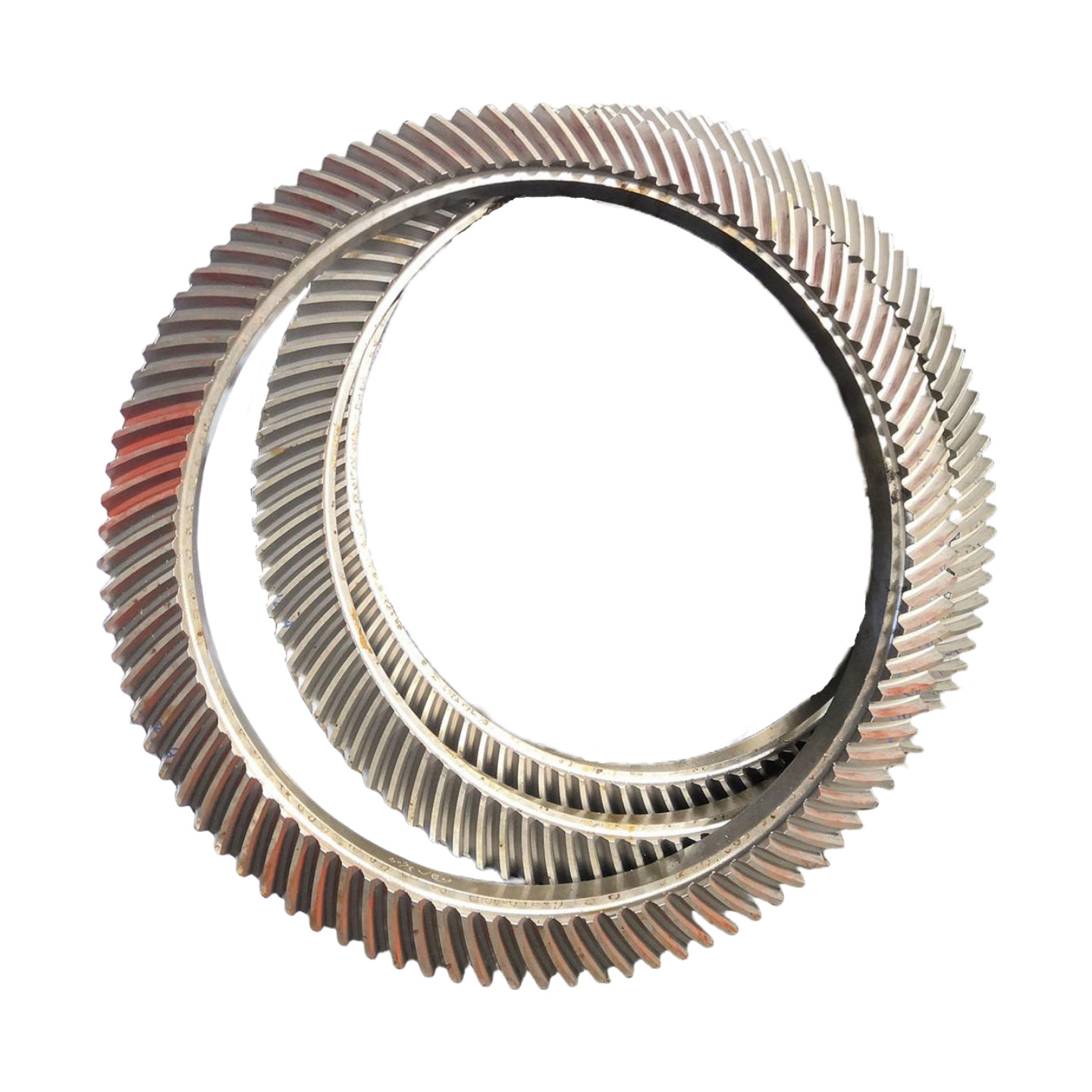

1) スパイラルベーブルギアの説明
螺旋斜歯輪は,螺旋歯のプロファイルの相互のメッシュによって電力を伝達する.
軸の回転運動を 別の交差軸の回転運動に変換します
2) スパイラルベーブルギアの特徴
a) について接触方法: 進行的な接触を採用します. 歯表面は徐々に接触します.
歯の片端からもう片端への移行です
(b) 動きの特徴: 結合過程では,多くの歯のペアが関わっており,重複度が高い.
3) スパイラルベーブルギア の 利点
a) について 漸進的なメッシュは衝撃と振動を軽減し,動作騒音を大幅に減少させます.
(b) 高重複度により,ギアが負荷力を高め,大きいトルク
効率を向上させる.
| 製品 | スパイラルベーブルギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |
| 製造業 | 歯磨き機と歯磨き機 |
| 歯 を 磨く | √ |
| モジュール (M) | 16 |
| 歯数 (Z) | 32歳 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
生産設備
生産プロセス
鍛造 加工 切断
熱処理の磨き検査
