| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YZGEAR |
| モデル番号: | BG2207001 |
| 最小注文数量: | 1セット |
| 価格: | $300.0/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 200セット/月 |
| Material: | 42CrMo/AISI 4140 | Heat Treatment: | Induction Hardening |
|---|---|---|---|
| Hardness: | Gear 50-55 HRC Pinion 58-62 HRC | Gear Quality: | ISO 8-9 Grade |
| Module: | 11.5 | Tip Diameter: | 550mm |
| ハイライト: | 42CrMoまっすぐな斜めギヤ システム,まっすぐな歯の斜めギヤ システム,円錐形の粉砕機のまっすぐな歯の斜めギヤ |
||
| 属性 | 値 |
|---|---|
| 材質 | 42CrMo/AISI 4140 |
| 熱処理 | 高周波焼入れ |
| 硬度 | ギア 50-55 HRC、ピニオン 58-62 HRC |
| ギア品質 | ISO 8-9 グレード |
| モジュール | 11.5 |
| チップ径 | 550mm |

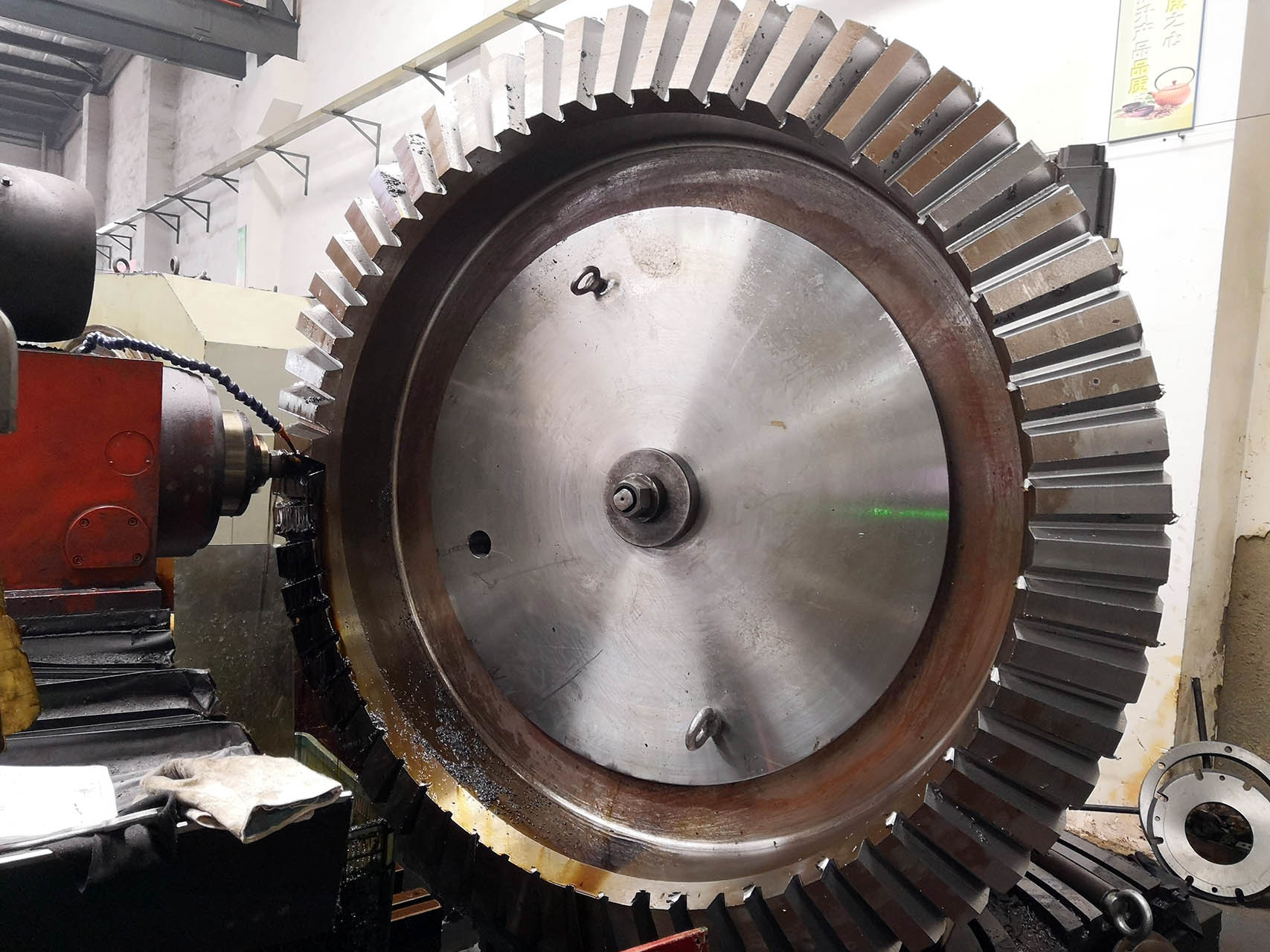

ストレートベベルギアは、同じ方向に傾斜した円錐形の歯要素を持つギアです。このタイプは、製造が最も簡単であり、ベベルギアカテゴリで最も広く使用されています。
| 特徴 | 仕様 |
|---|---|
| カスタムメイド | 利用可能 |
| シャフト角度 | 90° |
| ギア歯の製造 | ギアシェーピング |
| モジュール (M) | 12.5 |
| 歯数 (Z) | 26/60 |
| 圧力角 (α) | 20° |
| 歯の精度グレード | ISO 8-9 グレード |
| 熱処理 | 浸炭/高周波焼入れ |
| 表面硬度 | ピニオン 58-62 HRC/ギア 50-55 HRC |
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
