| 起源の場所 | 中国 |
| ブランド名 | YZGEAR |
| モデル番号 | BG22072201 |

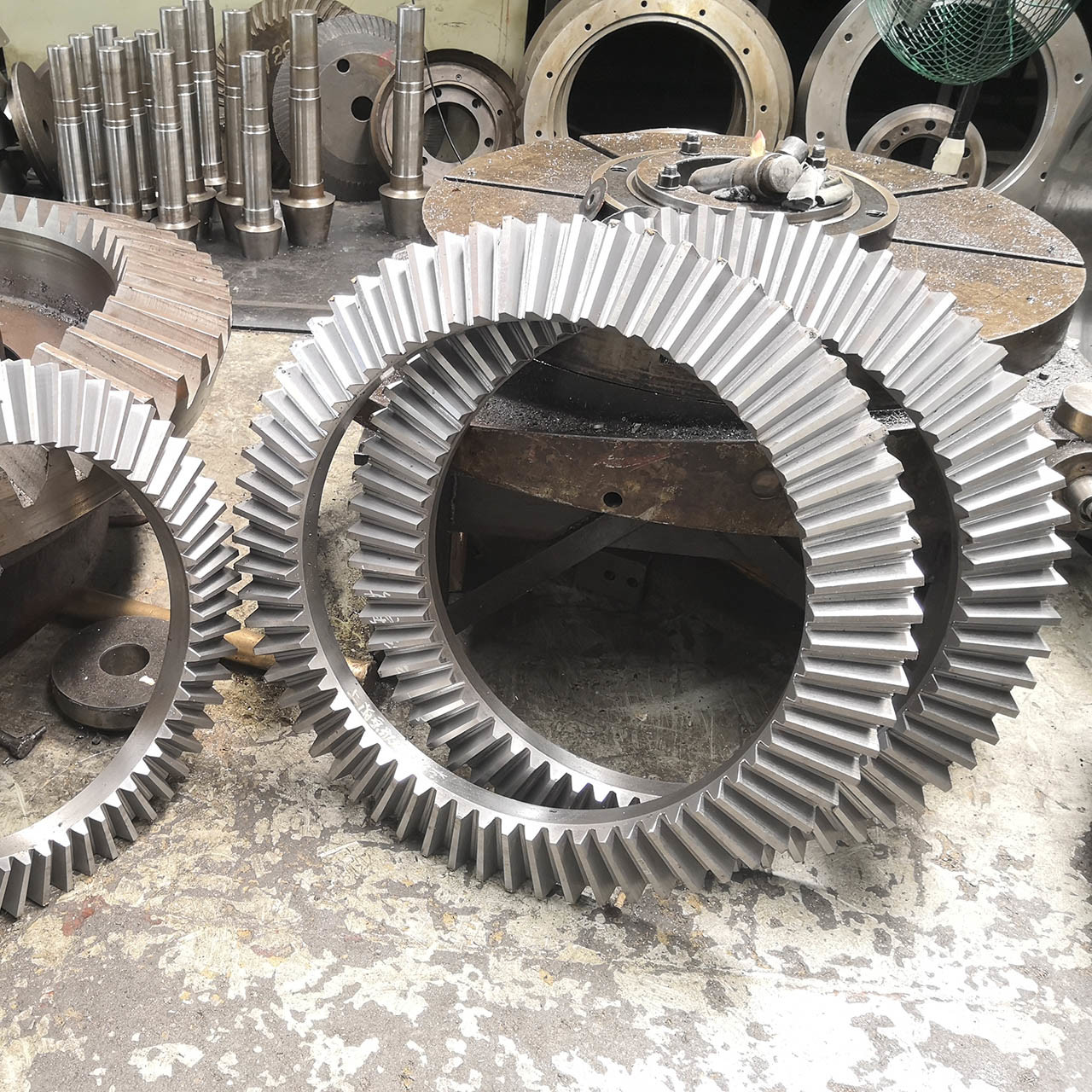

コーンクラッシャーのカスタマイズされた90度Confiflexギア-ストレートベベルギア
ストレートベベルギアは、歯がテーパー状の円錐要素を持ち、その要素が
ピッチコーンの基線と同じ方向を向いているギアです。
ストレートベベルギアは、製造が最も簡単で、ベベルギアの種類の中で最も広く使用されています。
ストレートベベルギアの製造には、炭素鋼45#、合金鋼20CrNiMoまたは40CrNiMoA鋼を使用できます。
| パラメータ | 仕様 |
|---|---|
| カスタムメイド | 利用可能 |
| ギアプロファイルタイプ | グリーソン |
| 製造プロセス | 歯車成形 |
| 歯研削 | 含まれています |
| モジュール (M) | 12 |
| 歯数 (Z) | 26/60 |
| 圧力角 (α) | 20° |
| リード角 | カスタム |
| 精度グレード | ISO 8-9 グレード |
| 熱処理 | 浸炭/高周波焼入れ |
| 表面硬度 | ピニオン 58-62 HRC/ギア 50-55 HRC |
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
