| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS2207001 |
| 最小注文数量: | 5部分 |
| 価格: | $200.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | 20Cr2Ni4 | 熱処理: | 浸炭 |
|---|---|---|---|
| 硬さ: | 58-62 HRC | 品質グレード: | ISO 6から7級 |
| プロファイルの種類: | 円柱ギヤ | 長さ: | 520mm |
| ハイライト: | 浸炭伝達ギヤ シャフト,ギヤ減力剤のためのギヤ スプライン シャフト,浸炭ギヤ スプライン シャフト |
||

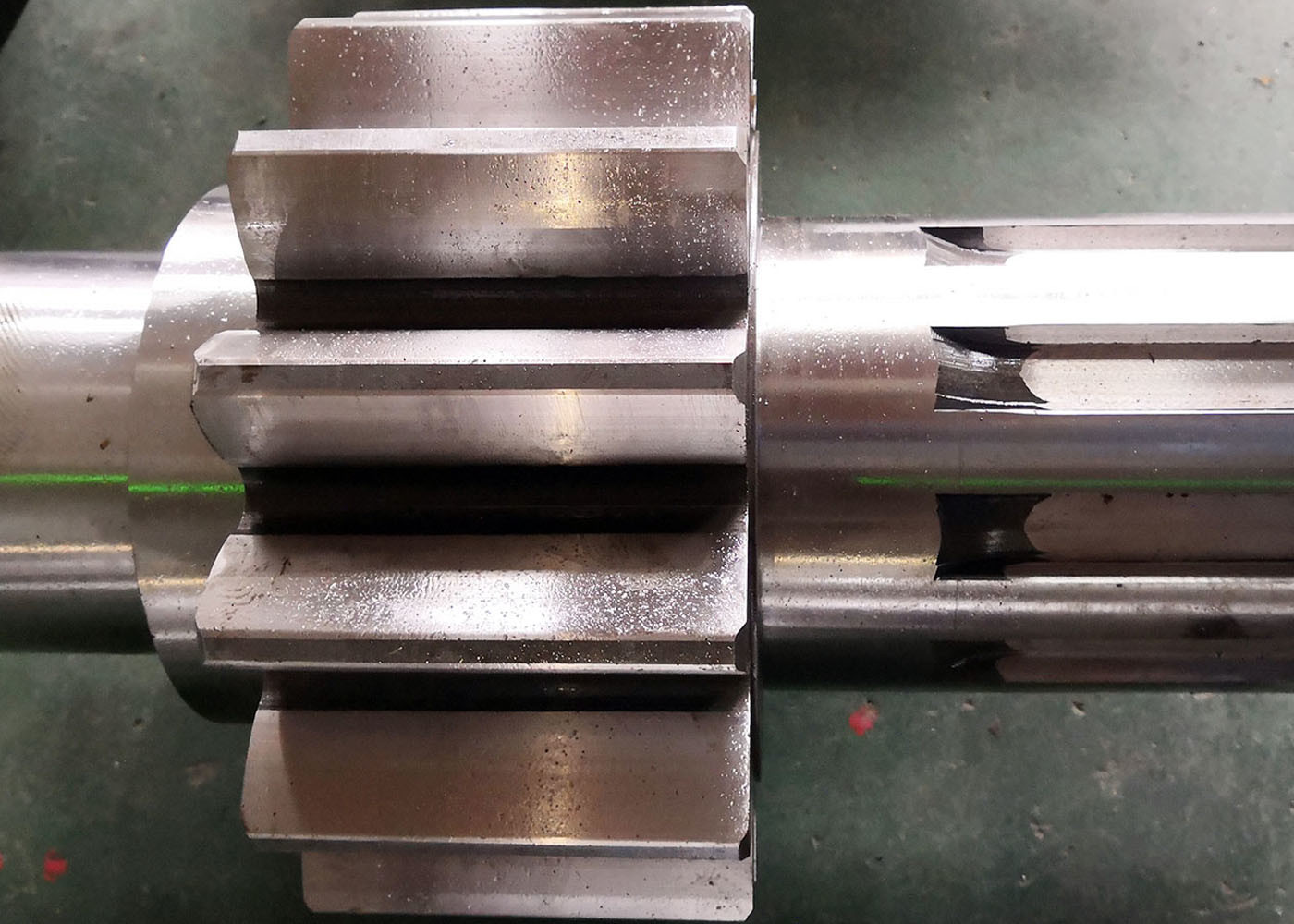

トランスミッション部品 - ギア減速機用ギアシャフトとスプラインシャフト
1) トランスミッション部品の説明:
ギアとギアシャフトは、トランスミッション部品として様々な種類の機械に広く使用されています。
ギアの種類:
a) 平歯車とヘリカルギア
b) 傘歯車
c) ウォームギアとハイポイドギア
2) 平歯車の特徴
歯はまっすぐでシャフト軸に平行です。回転する2つの平行なシャフト間で動力と運動を伝達します。
特徴:
a) 製造が容易。
b) 軸方向力はありません。
c) 比較的高い品質グレードに達しやすい。
| 製品 | 平歯車/スプライン |
| カスタムメイド | √ |
| ギアプロファイルタイプ | 円筒ギア |
| ギア歯製造 | ギアミーリング/ギアホブ盤/ギアシェーピング |
| 歯車研削 | √ |
| モジュール (M) | 10 |
| 歯数 (Z) | カスタム |
| 圧力角 (α) | 20° |
| リード角 | 0° |
| 精度グレード | ISO 6-7 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
