| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB2207002 |
| 最小注文数量: | 2セット |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| Module: | 16.477 | Pressure Angle: | 20° |
|---|---|---|---|
| Helix Angle: | 15° | Material: | 17CrNiMo6 |
| Heat Treatment: | Carburizing | Manufacture Processing: | Gear Teeeth Grinding |
| ハイライト: | 16.477モジュールの鋼鉄螺線形の斜めギヤ,内部長方形のスプラインの斜角螺線形ギヤ,16.477モジュールの斜角螺線形ギヤ |
||
1) スパイラルベーブル・ギアの説明
スパイラル・ベーブル・ギアとは,特殊タイプのベーブル・ギアである.
2) 螺旋曲線型回転器の回転器の質
標準的な螺旋斜面ギア 歯磨き加工で製造される.
螺旋曲線ギアには,熱処理後のギア歯磨き加工が可能である.
ギア歯の品質はISO5〜6級 (AGMA10〜11級) に達する

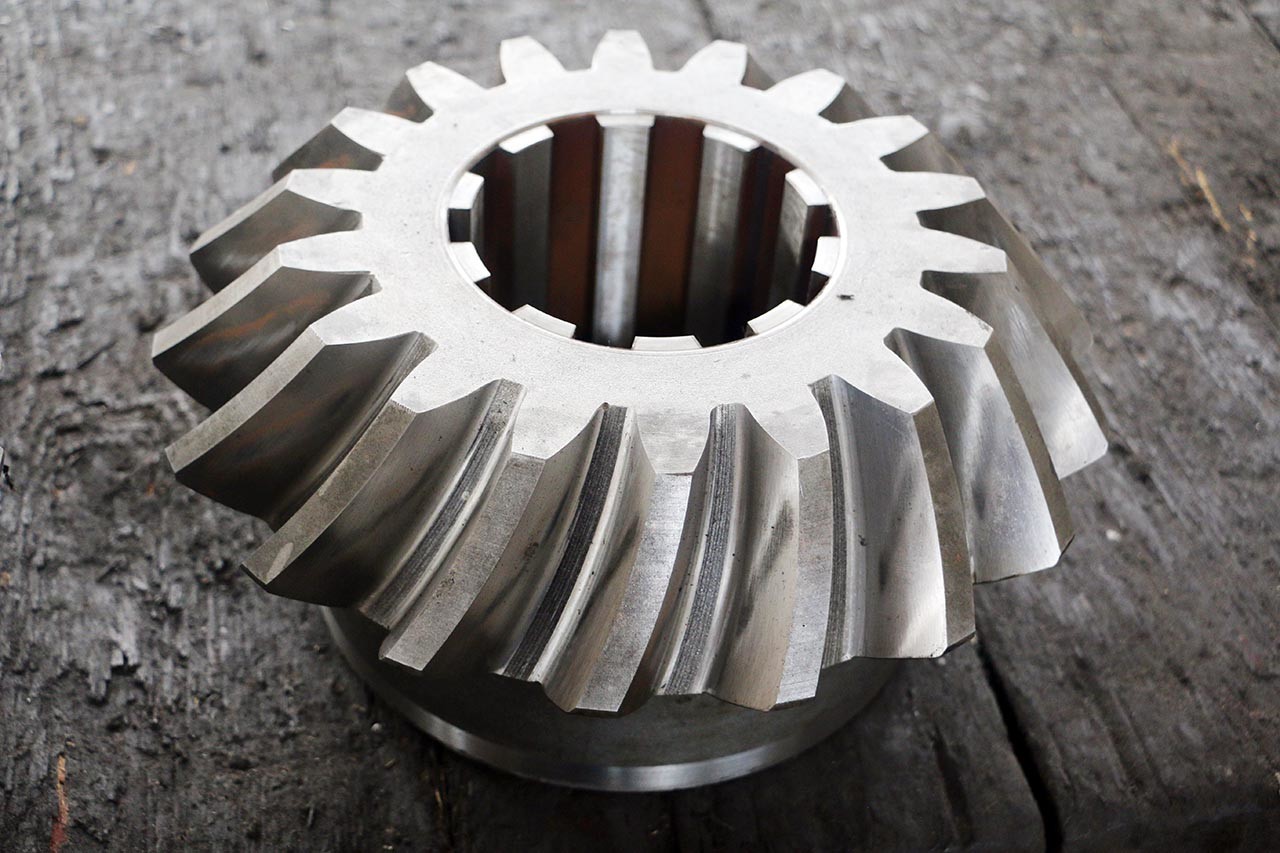

| 製品 | 内部スプリングを持つ螺旋式ベーベルギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |
| ワームギア製造 | 歯磨き機と歯磨き機 |
| ワーム シャフト 歯 を 磨く | √ |
| モジュール (M) | 16.477 |
| 歯数 (Z) | 18 & 23T |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| ワームシャフトの精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
