| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YZGEAR |
| モデル番号: | BG22072201 |
| 最小注文数量: | 1セット |
| 価格: | $300.0/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 200セット/月 |
| モジュール: | 12.5 | 歯は番号が付いている: | 33 と 52 |
|---|---|---|---|
| 材料: | SAE 4340 | 熱処理: | 堅くなる誘導 |
| 硬さ: | 50-55 HRC | 品質グレード: | ISO 8-9の等級 |
| ハイライト: | SAE 4340のまっすぐな斜めギヤ,留め釘斜めギヤを形づけるギヤ,まっすぐな斜角ギヤ12.5のモジュール |
||

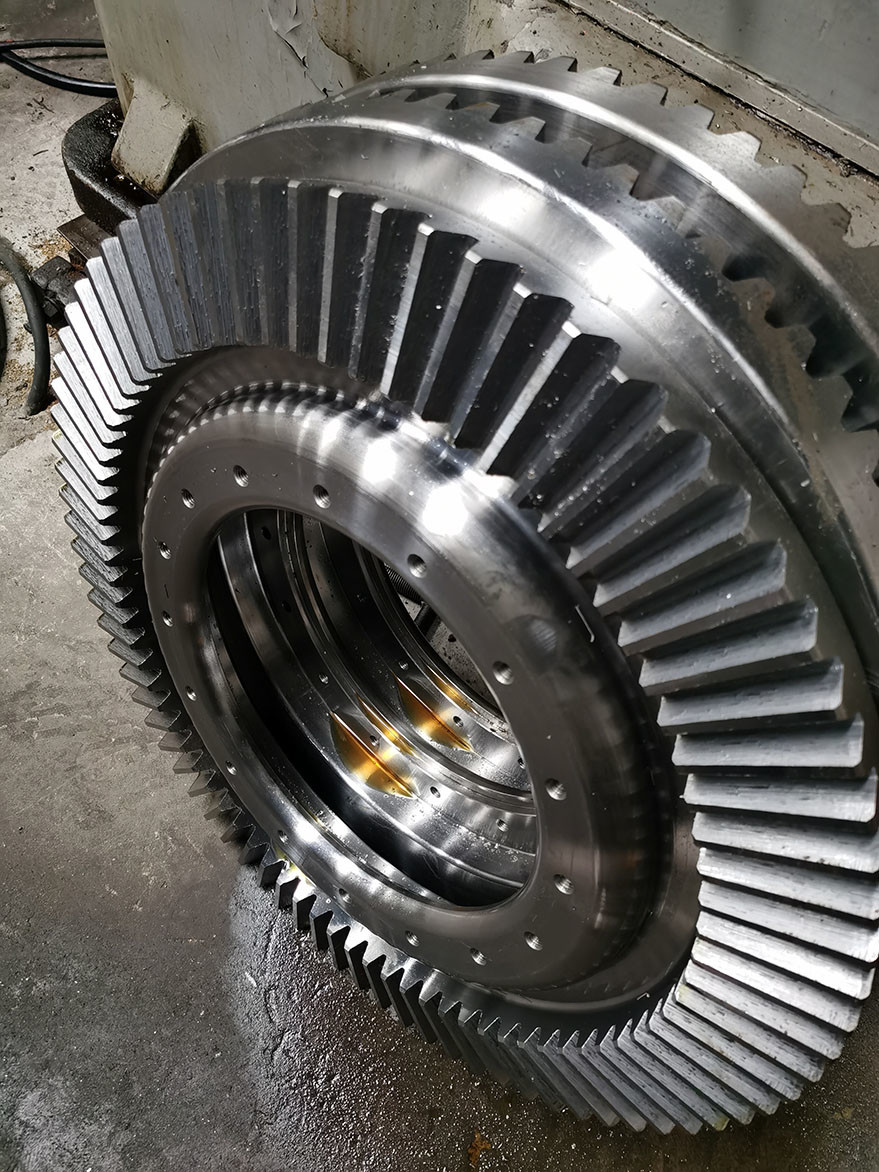

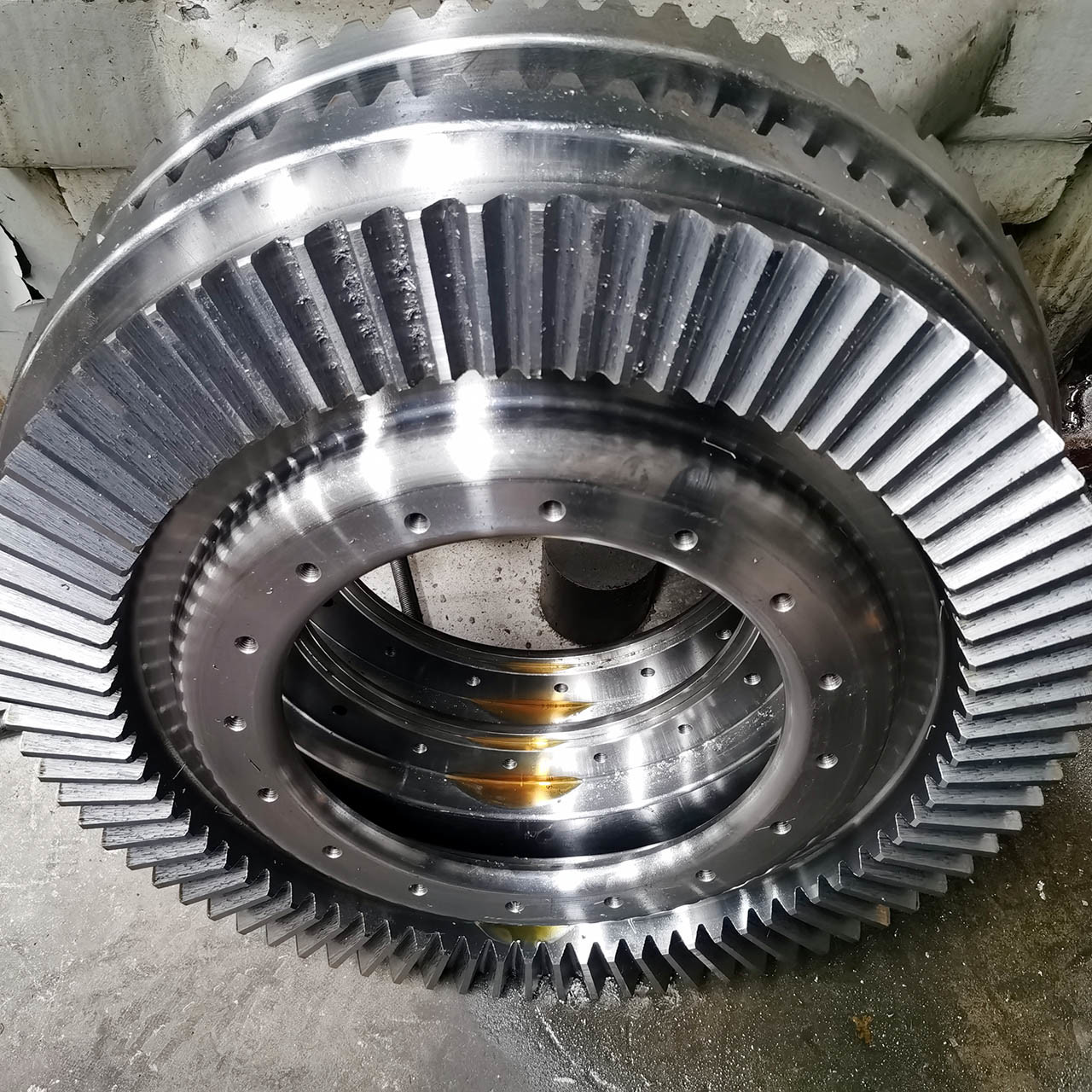

12.5 モジュールギア 形状直のベーブルギア-円形ギア
1) 直角回転器の用途
電気工具 機械 円形粉砕機 印刷機
2) 直角回転器の特徴
a) 直角の斜面回転器は,約1までの縮小比を提供できる:5
(b) 直角のベーブルギアを製造するのは簡単です.
| 製品 | ストレートベーベルギア |
| オーダーメイド | √ |
| 軸の角度 | 90° |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | |
| モジュール (M) | 14 |
| 歯数 (Z) | 26/60 |
| 圧力の角度 (α) | 20° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 炭化物/インダクション硬化 |
| 表面硬さ | ピニオン 58-62 HRC/ギア 50-55 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
