7モジュールは内部スプラインが付いているまっすぐな斜めギヤを留め継ぎする
  • 7モジュールは内部スプラインが付いているまっすぐな斜めギヤを留め継ぎする

7モジュールは内部スプラインが付いているまっすぐな斜めギヤを留め継ぎする

起源の場所 中国
ブランド名 YZGEAR
モデル番号 BG22072202
製品の詳細
モジュール:
7
歯は番号が付いている:
18T
材料:
SAE 4340
熱処理:
堅くなる誘導
硬さ:
50-55 HRC
品質グレード:
ISO 8-9の等級
ハイライト:

7つのモジュールのまっすぐな斜めギヤ

,

内部スプラインが付いているまっすぐな斜めギヤ

,

7つのモジュールのまっすぐな留め釘ギヤ

支払いと配送条件
最小注文数量
1セット
価格
$300.0/Set
パッケージの詳細
合板の木枠
受渡し時間
55日
支払条件
L/C、D/P、T/T、ウェスタン・ユニオン
供給の能力
800セット/月
製品説明

7 モジュールは内部のスプラインとベーベルギアを持つ直線ミッターギア

1) コーベルギーの説明

軸が交差し,ピッチ表面が円形である2つの軸を接続するために使用されるベーブルギア.

ベーベルギア歯はピッチコーンに沿って切られています.

ストレートベーブルギアとは,歯がストレートなベーブルギアの一般的な形態である.

2) 直角回転器の用途

機械 電気 印刷機 ギアボックス



製品 ストレートベーベルギア
オーダーメイド
軸の角度 90°
歯輪製造 ギア 形状
歯磨き機
モジュール (M) 7
歯数 (Z) 18/18 年
圧力の角度 (α) 20°
歯の精度度 ISO 8-9 グレード
熱処理 インダクション硬化/炭化化
表面硬さ ピニオン 58-62 HRC/ギア 50-55 HRC
鉄鋼のコードグレードの比較
中国/イギリス ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

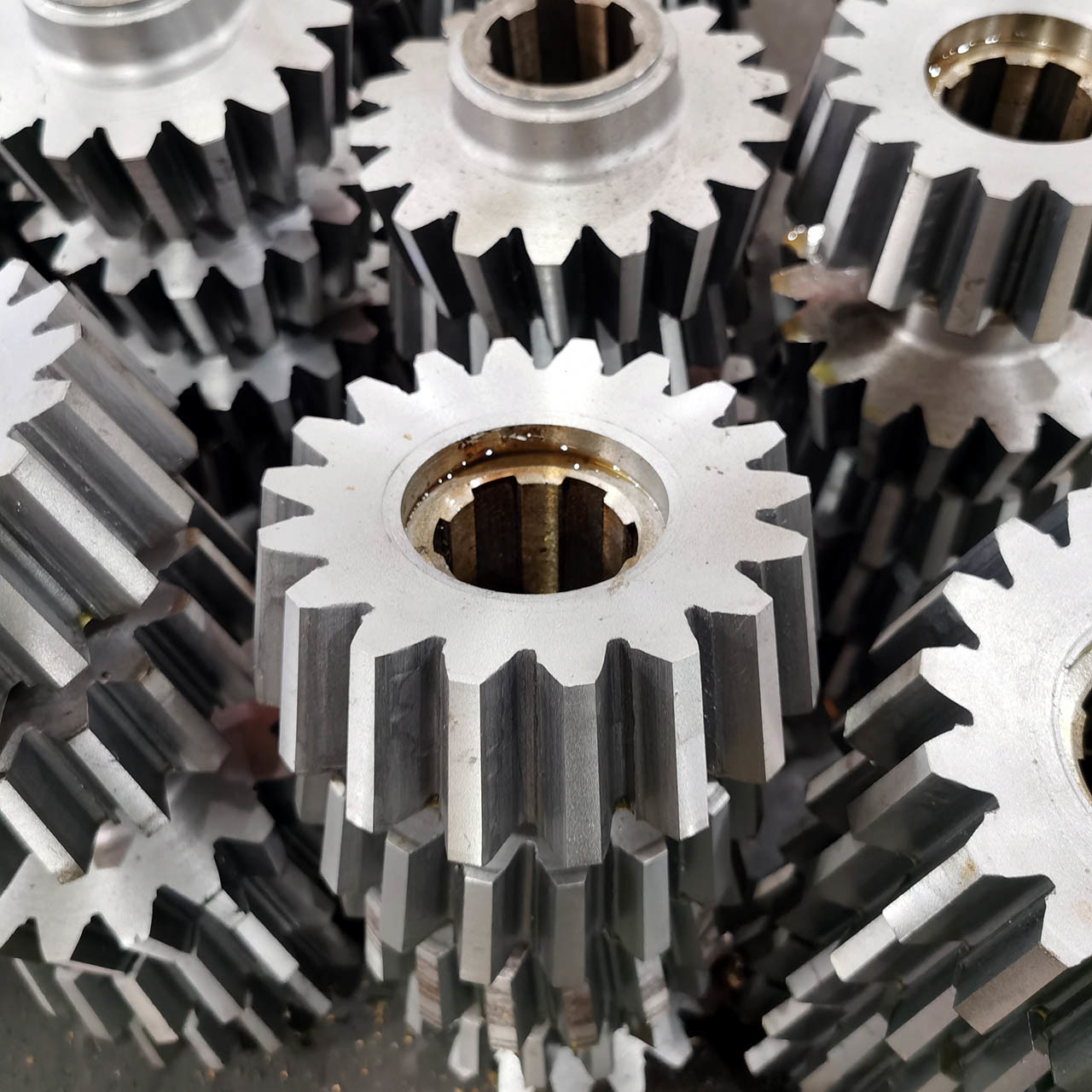

7モジュールは内部スプラインが付いているまっすぐな斜めギヤを留め継ぎする 0
