16のモジュール20CrNi2MoAの斜めの螺線形ギヤ粉砕伝達ギヤ
  • 16のモジュール20CrNi2MoAの斜めの螺線形ギヤ粉砕伝達ギヤ

16のモジュール20CrNi2MoAの斜めの螺線形ギヤ粉砕伝達ギヤ

起源の場所 中国
ブランド名 YIZGEAR
モデル番号 SB2207002
製品の詳細
モジュール:
16
材料:
20CrNi2MoA
熱処理:
浸炭
製造処理:
ギアティース磨き
ヘリックス角:
35°
先端直径:
720mm
ハイライト:

20CrNi2MoA斜めの螺線形ギヤ

,

16のモジュール粉砕伝達ギヤ

,

16のモジュールの斜角螺線形ギヤ

支払いと配送条件
最小注文数量
1セット
価格
$300/ Piece
パッケージの詳細
合板の木枠
受渡し時間
62日
支払条件
T/T、L/C
供給の能力
500セット/月
製品説明

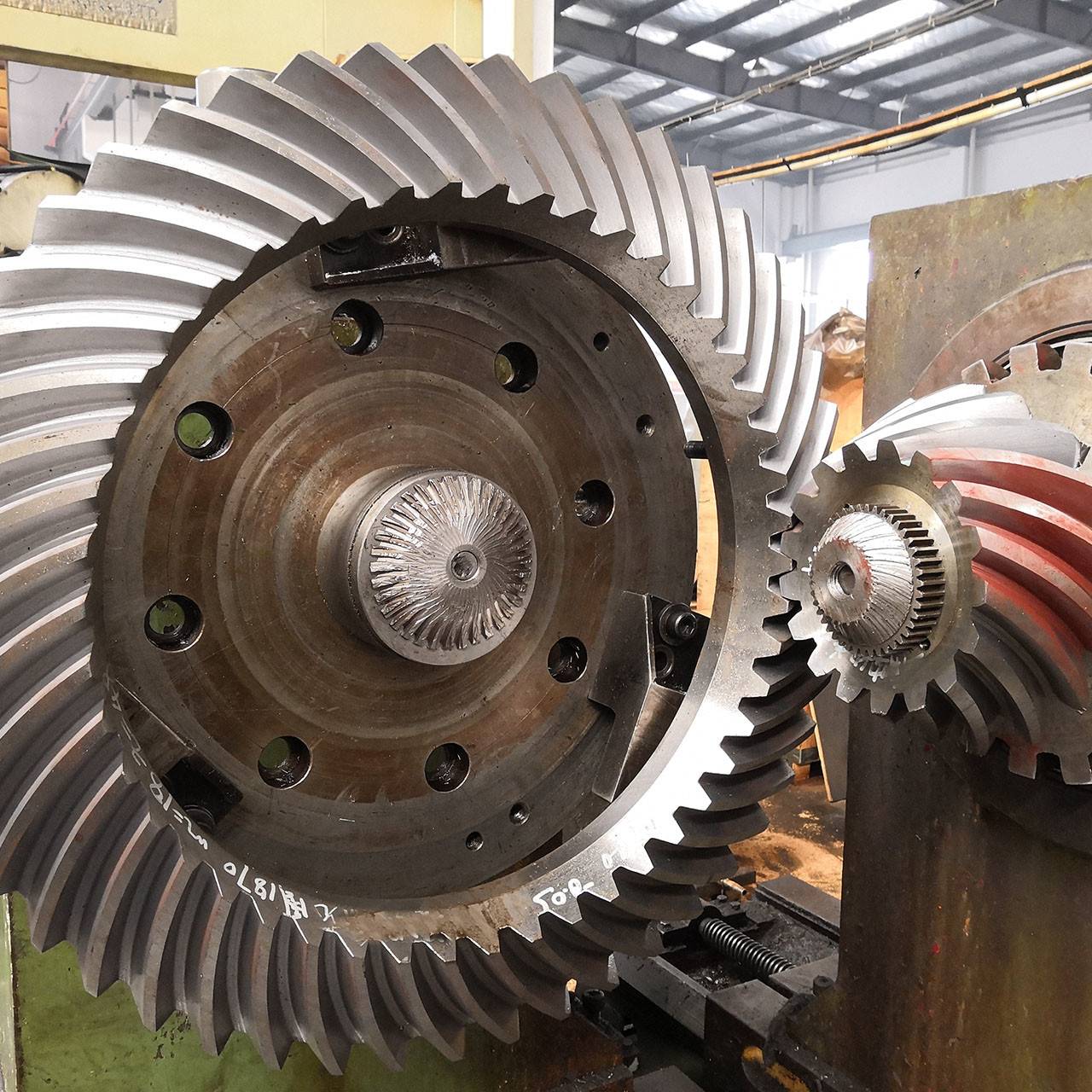

16 モジュール 20CrNi2MoA ギア研削 スパイラルベベルギア

1) スパイラルベベルギアの説明

スパイラルベベルギアは特殊なタイプのベベルギアで、曲線ヘリカル角を持つスパイラルベベルギアです。

スパイラルベベルギアは、同等の ストレートベベルギアよりも、段階的なかみ合いとより大きな接触面を提供します。

2) スパイラルベベルギアのギア品質

ギア歯フライス加工で製造された標準的なスパイラル ベベルギア。

スパイラル ベベルギアは、熱処理後にギア歯研削加工を施すことができます。
ギア歯の品質はISO 5-6級(AGMA 10-11級)に達することができます
3) スパイラルベベルギアの特徴

より高い減速比を可能にする

  • 同等のストレートベベルギアよりも高い接触比、高い強度と耐久性。
  • 製品
スパイラルベベルギア カスタムメイド
モジュール (M)
グリーソン 製造
ギアフライス加工 & ギア歯研削 歯研削
モジュール (M)
16 歯数 (Z)
37T 圧力角 (α)
20° リード角
35° 精度グレード
ISO 5-6 グレード 熱処理
浸炭 表面硬度
58-62HRC 鋼材グレード比較


中国/GB
ISO ГСТ ASTM JIS DIN 45
1045 45 1045 S45C CK45 40Cr
41Cr4 20CrMo 5140 SCr440 41Cr4 20CrMo
18CrMo4 20ХМ 4118 SCM22 25CrMo4 42CrMo
42CrMo4 20CrMnTi 4140 SCM440 42CrMo4 20CrMnTi


20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2 40CrNiMoA
  40XHMA
4340
SNCM439 40NiCrMo6/ 36NiCrMo4
20CrNi2Mo
20NiCrMo7 20XH2MA 4320 SNCM420

16のモジュール20CrNi2MoAの斜めの螺線形ギヤ粉砕伝達ギヤ 0

16のモジュール20CrNi2MoAの斜めの螺線形ギヤ粉砕伝達ギヤ 1
