| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB2207003 |
| 最小注文数量: | 2セット |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| モード: | 4.5 | 方向性: | 左手 |
|---|---|---|---|
| 出版物の角度: | 20° | 硬さ: | 58-62 HRC |
| 熱処理: | 浸炭 | 品質グレード: | ISO 6級 AGMA 11級 |
| ハイライト: | 螺線形の斜めギヤをひく4.5Mギヤ,SAE 4320螺旋形伝達ギヤ,SAE 4320の螺線形の斜めギヤ |
||

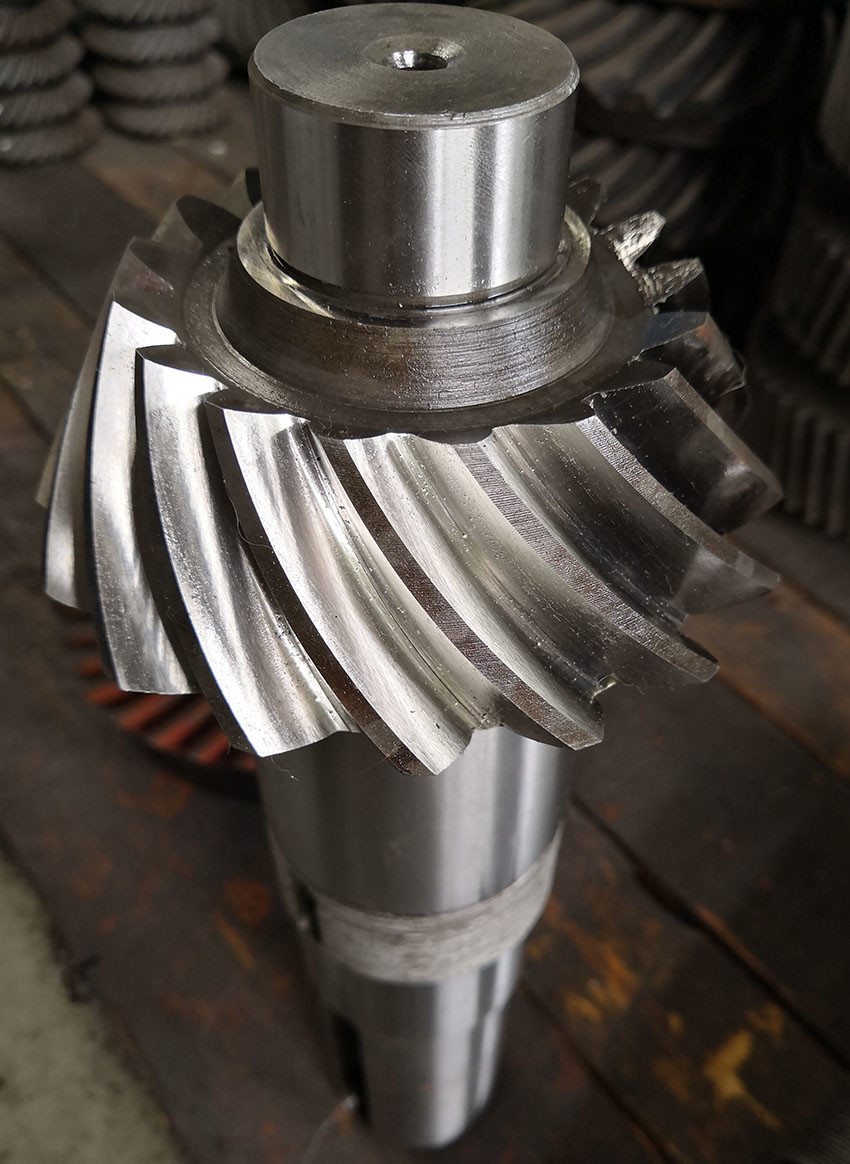

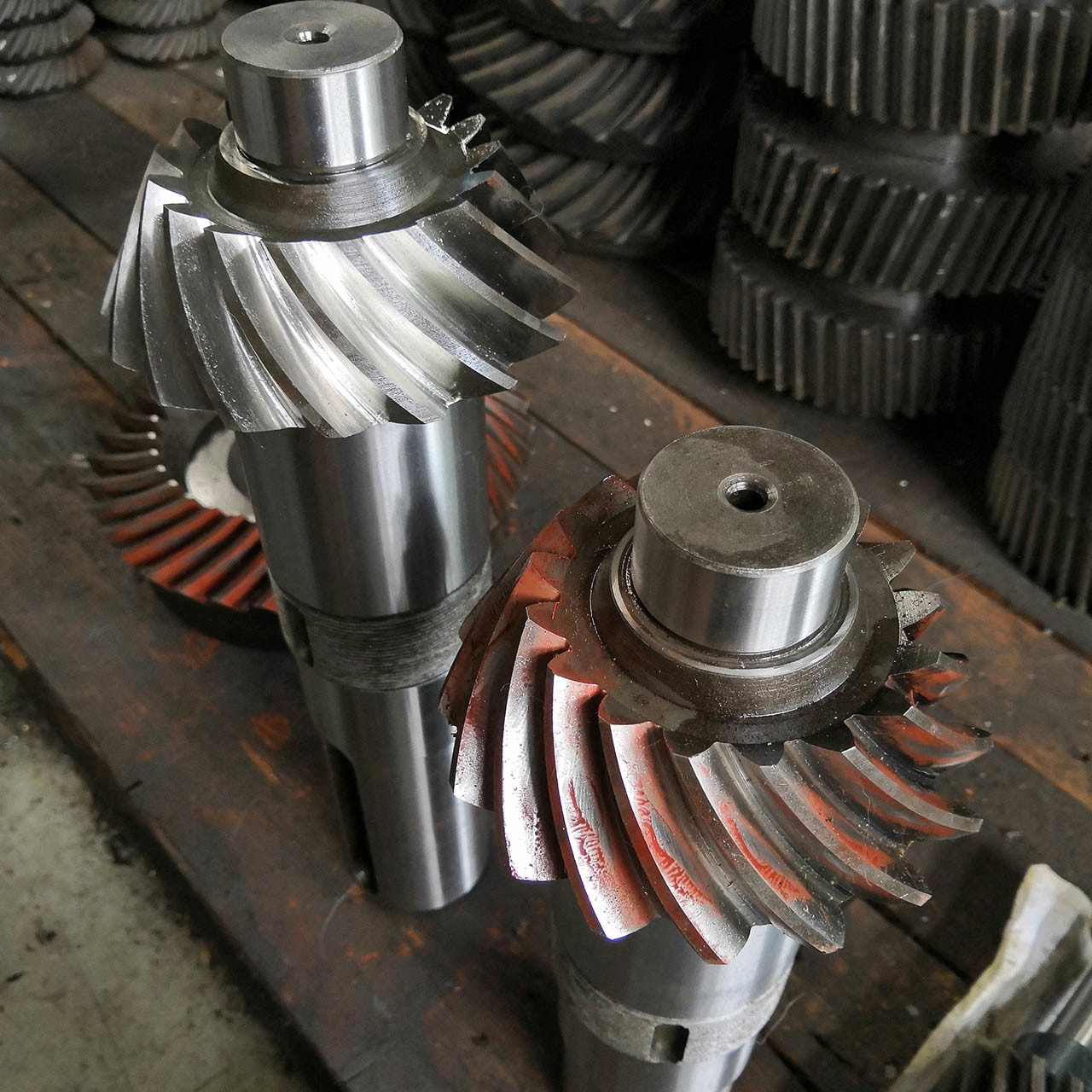

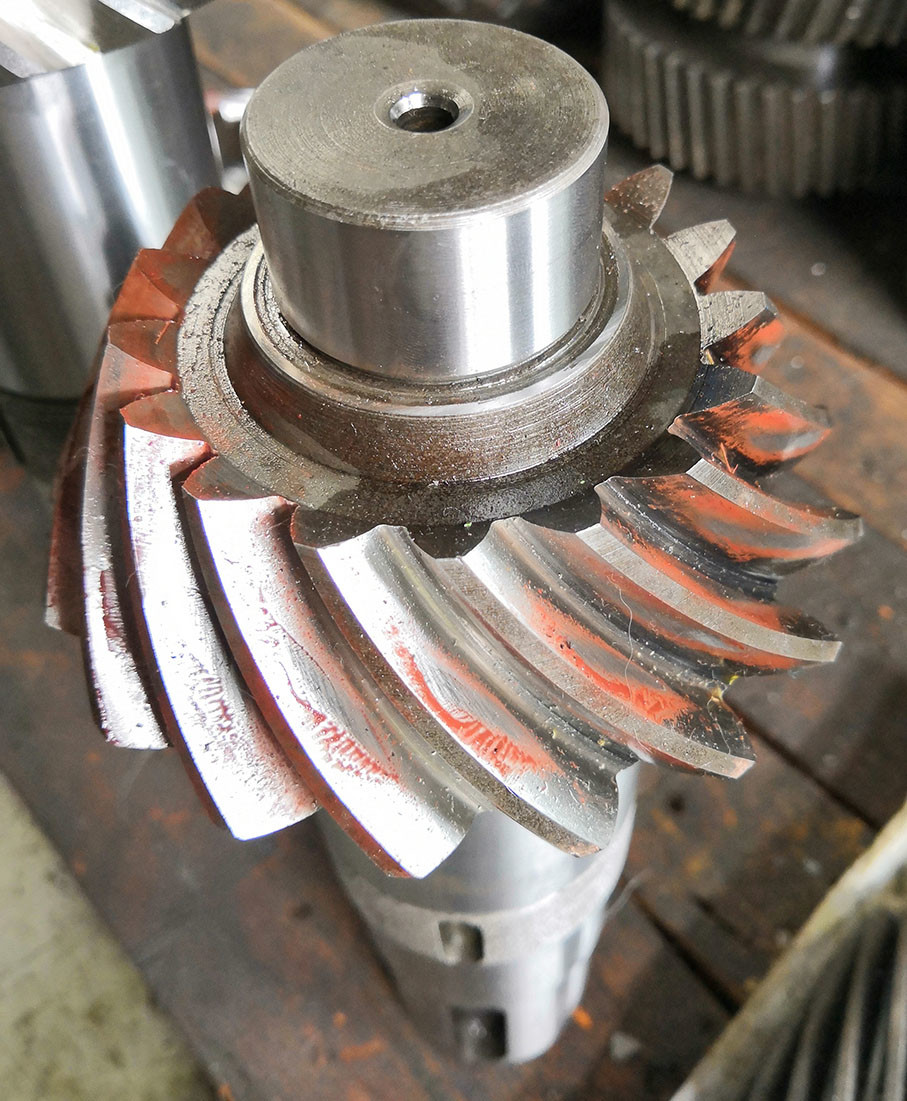

1) スパイラルベーブル・ギアの説明
スパイラルコーベルギア (spiral bevel gear) は,螺旋歯を持つコーベルギアである.その主な用途は車両の差点である.
車輪を動かすために,駆動軸からの駆動方向は90°回転しなければならない.
歯が直ぐの通常の直角切断またはスポンサー切断装置よりも振動と騒音が少ない.
2) 螺旋斜面ギアの特徴
左手と右手両方のギアが交換されるべきです.
置き換えました
| 製品 | 内部スプリングを持つ螺旋式ベーベルギア |
| オーダーメイド | √ |
| 材料 | SAE 4320/ 20CrNi2MoA |
| ギア歯の製造 | 歯車磨き/歯車磨き |
| 歯磨き機 | √ |
| DP | 4.5 |
| 歯数 (Z) | 17T |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 35° |
| 歯の精度度 | ISO 6級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
