| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB2207003 |
| 最小注文数量: | 2セット |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| 方向性: | 右手 | 表面幅: | 85MM |
|---|---|---|---|
| モジュール: | 30 | ピッチ直径: | 2610 |
| 歯は番号が付いている: | 87 | 材料: | 20CrNi2MoA |
| ハイライト: | 螺線形の斜めギヤをひくギヤ,gleasonシステム斜角ギヤ30モジュール,Gleasonシステム螺線形の斜めギヤ |
||
1) スパイラルベベルギアの特徴
スパイラルベベルギアセットはペアで交換する必要があります。
左側のギアと右側のギアの両方を一緒に交換する必要があります。
2) スパイラルベベルギアの製造

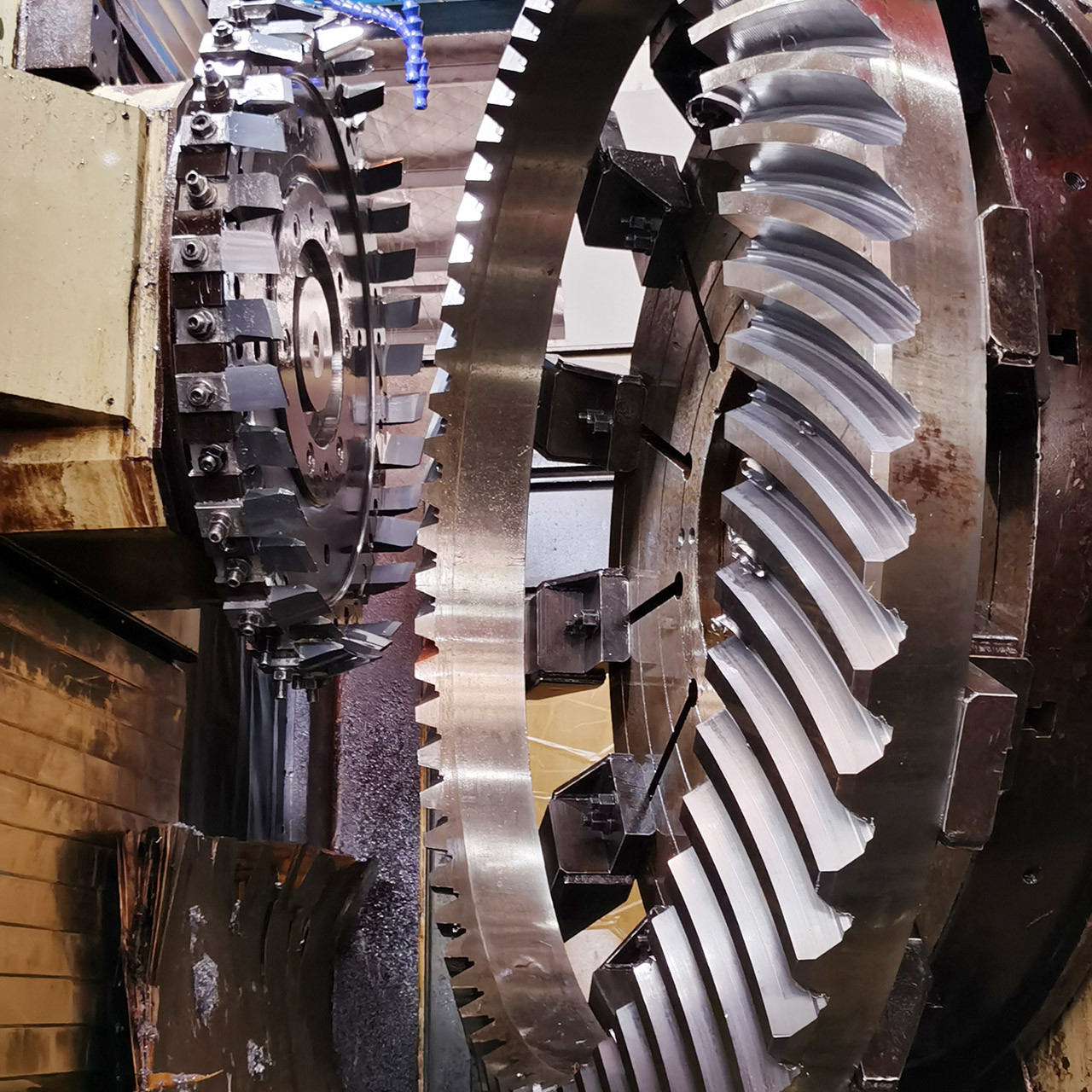

ギアミリングとギア研削によって製造されたスパイラルベベルギア。
| 製品 | 内スプライン付きスパイラルベベルギア |
| カスタムメイド | √ |
| 材質 | SAE 4320/ 20CrNi2MoA |
| 歯車の歯の製造 | ギアミリングと歯車研削 |
| 歯車研削 | √ |
| モジュール (M) | 30 |
| 歯数 (Z) | 87 |
| 圧力角 (α) | 20° |
| リード角 | 35° |
| 精度グレード | ISO 6 グレード/ AGMA 11 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
生産設備
製造プロセス
鍛造 機械加工 切削
熱処理 研削 検査
