| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | DB220804001 |
| 最小注文数量: | 1部分 |
| 価格: | $1000/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100部分/月 |
| ブランド: | OEM | ピッチ: | 3.819 |
|---|---|---|---|
| 長さ: | 2200mm | 方向性: | 左手と右手 |
| 荒さ: | Ra 0.8~Ra 16 | ヘリックス角: | 25° |
| ハイライト: | 二重螺旋形のスプライン シャフト12モジュール,40CrNiMoA鋼鉄二重螺旋形シャフト,OEMの倍の螺旋形のスプライン シャフト |
||

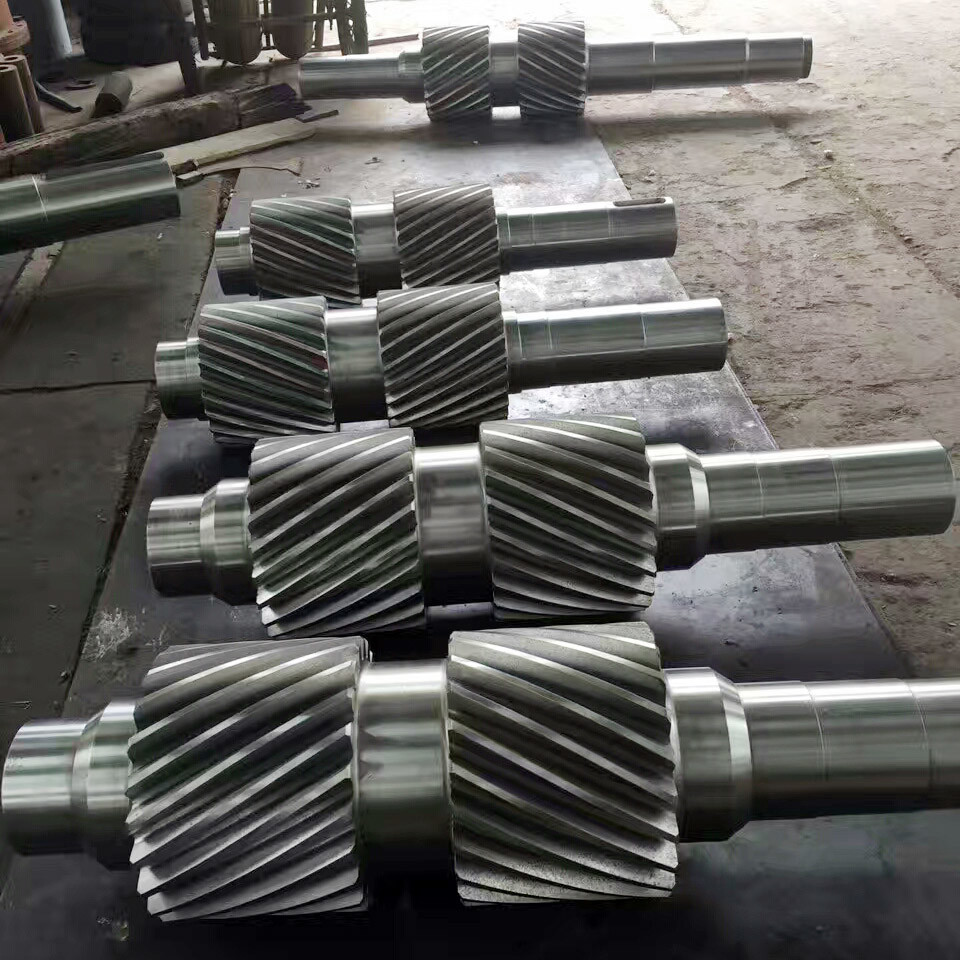

オーダーメイド 12 モジュール 40CrNiMoA 鋼 双螺旋ギアシャフト
1) 二重螺旋回輪の説明
二重螺旋輪の全面は2つの等しい半分に分けられ,両方の螺旋は同じ角度であるが,両方の両手は反対の方向にある.
軸性推力同士が対称で,力はギアに収められ,ベアリングに伝わらない.
2) 双螺旋回転器の特徴
二重螺旋ギア形式は固有の推力力をバランスできます
高負荷能力と安定したトランスミッションが優れている.
3) 二重螺旋回転器具の用途
ガスタービン,発電機,プライムモーター,ポンプ,
扇風機や圧縮機は 船舶や建設機械の用です
| 製品 | 2回螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | 12 |
| 歯数 (Z) | 25 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
