| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | DB220083001 |
| 最小注文数量: | 1部分 |
| 価格: | $700/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100部分/月 |
| ギアプロフィール: | 二重螺旋形ギヤ | 表面幅: | 120 |
|---|---|---|---|
| 歯は番号が付いている: | 58 | 製造: | ギヤ製粉 |
| 質等級: | ISO 8-9 | 熱処理: | 正常化 |
| ハイライト: | AISI 4140の二重螺旋形ギヤ,二重螺旋形ギヤの正常化,鍛造材鋼鉄ニシンの骨ギヤ |
||

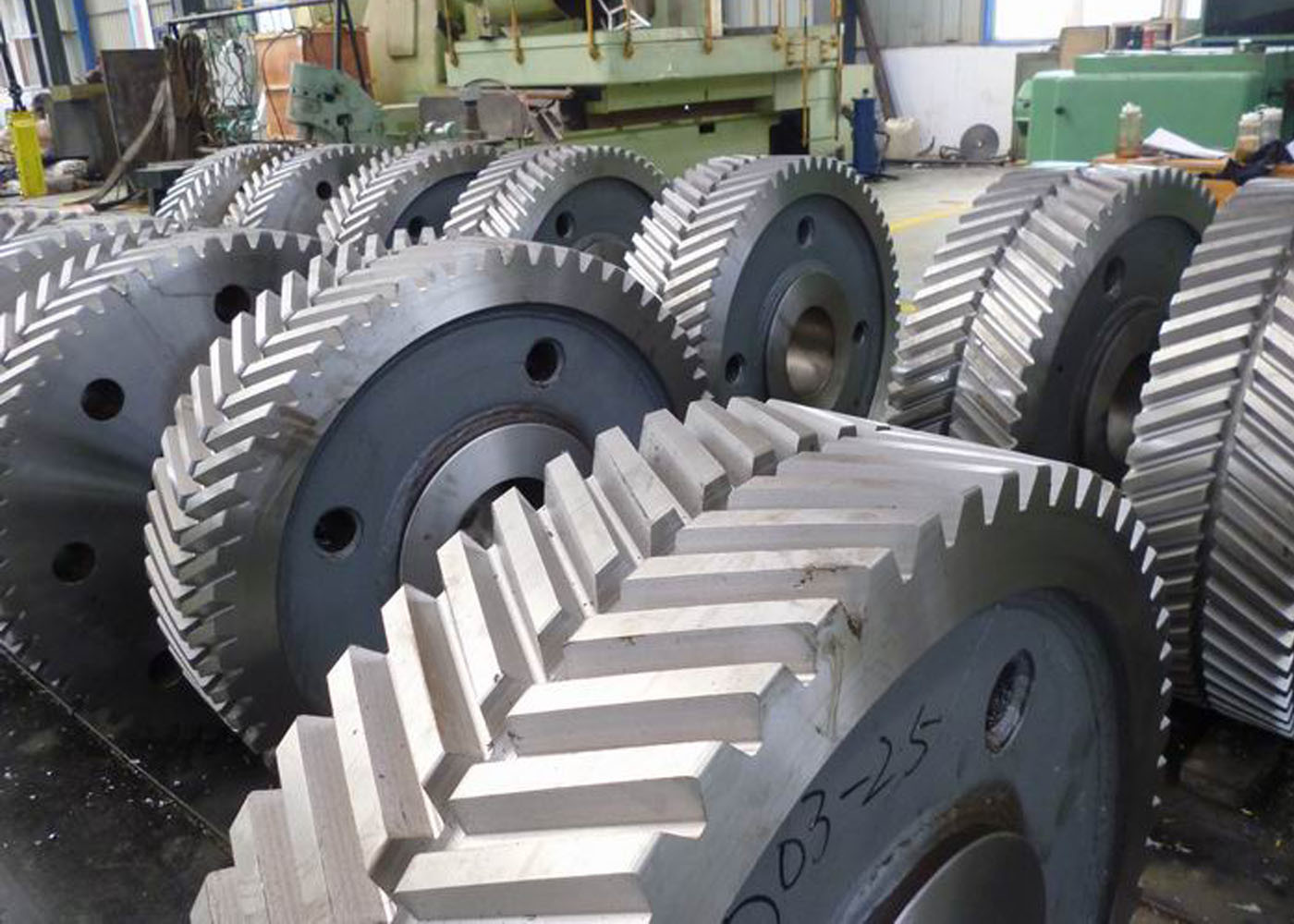

鍛鋼焼ならし AISI 4140 ダブルヘリカルギア-ギアホイール
1) ダブルヘリカルギアの説明
ダブルヘリカルギアは、同じ軸上でかみ合い、
反対方向に歯を持つ2つの同一のギアで構成されています（1つは左ヘリカル、もう1つは右ヘリカルです）。
2) ダブルヘリカルギアの特徴
a) ダブルヘリカルギアで発生する結果的な推力はゼロです。
b) ダブルヘリカルギアはより大きな動力を伝達できます。
c) ダブルヘリカルギアでは、高いヘリカル角を有利に使用できます。
d) ダブルヘリカルギアは、より高い効率を提供できます。
| 製品 | ダブルヘリカルギア |
| カスタムメイド | √ |
| ギアプロファイルタイプ | 円筒ギア |
| 製造 | ホブ盤加工 |
| 歯研削 | √ |
| モジュール（M） | カスタムメイド |
| 歯数（Z） | 58 |
| 圧力角（α） | 20° |
| リード角 | 22° |
| 歯の精度グレード | ISO 8-9 グレード |
| 熱処理 | 焼ならし |
| 表面硬度 | 260HB |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
切削 フライス加工
熱処理 研削 検査
