| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GG22081002 |
| 最小注文数量: | 1部分 |
| 価格: | $1500/ Piece |
| パッケージの詳細: | 木枠/Pallte |
| 受渡し時間: | 90日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 20部分/月 |
| 材料: | 投げる鋼鉄 | モジュール: | 28 |
|---|---|---|---|
| 表面幅: | 200mm | 生産時間: | 90 日 |
| 外径: | 4800mm | ピッチ: | 87.964mm |
| ハイライト: | 28のモジュールの鋳造鋼鉄産業ギヤ,回転乾燥器のセメントの製造所の帯ギヤ,回転乾燥器の産業ギヤ |
||
28 モジュール 鋳造 鋼材 円周 歯車 水泥産業の水平工場用
1) 輪回装置の説明
従来の回転輪は通常2~4つの部分で構成され,加工のために組み立てられる.
生産,処理,熱処理のための非常に大きく高価な機械が必要です
さらに,部品の大きさは,鋳造品質と熱処理に関して不利益をもたらす.
2) 輪回装置の技術データ
8mまでの回転回転器のピッチ直径 (より大きな直径は,さらに議論後に提供される)
最大幅450mm
最大ピッチライン速度 6 m/s
周長器具モジュール 20, 25, 30
ISO規格6336 (要求に応じてAGMA) に基づいて計算する
| 製品 | 周回歯車 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型歯車 |

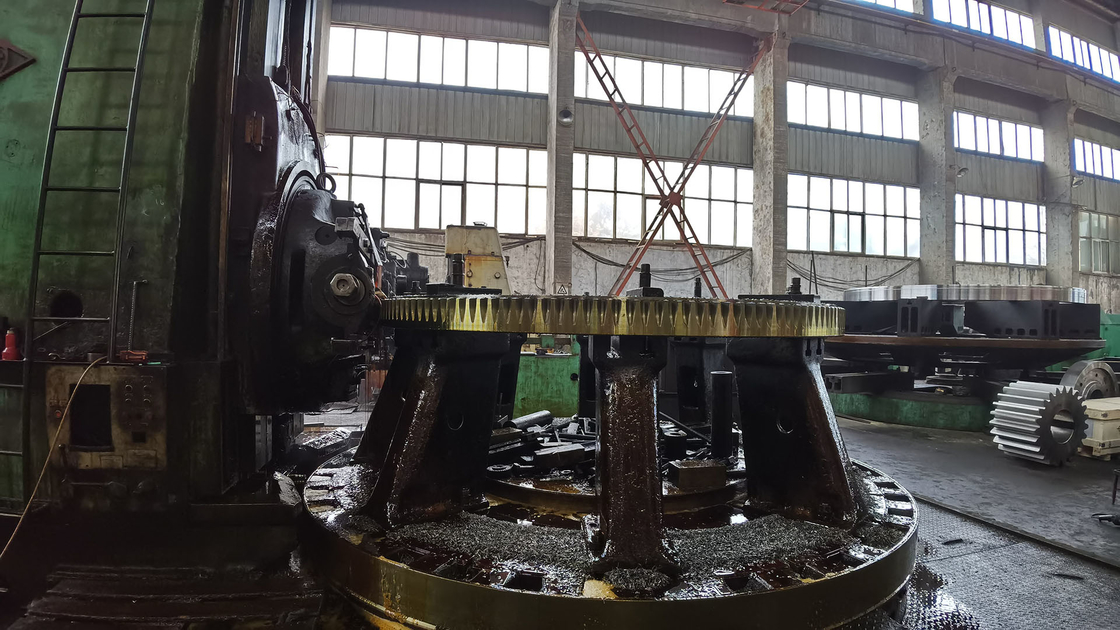

| 製造業 | ギアフライス/ギアホービング |
| 歯 を 磨く | √ |
| モジュール (M) | 22 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| リードアングル | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
