| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | WG220801001 |
| 最小注文数量: | 1セット |
| 価格: | $350/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 58日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 600セット/月 |
| 材料: | 結末型鋳鉄 | プロファイル タイプ: | ZA |
|---|---|---|---|
| 外径: | 31.5mm | 長さ: | 267 |
| 表面幅: | 36 | モジュール: | 1.5 |
| ハイライト: | ふしのウォーム ホイールおよびみみずシャフト,ZAのタイプ ウォーム ホイール シャフト,1.5モジュールのウォーム ホイール シャフト |
||

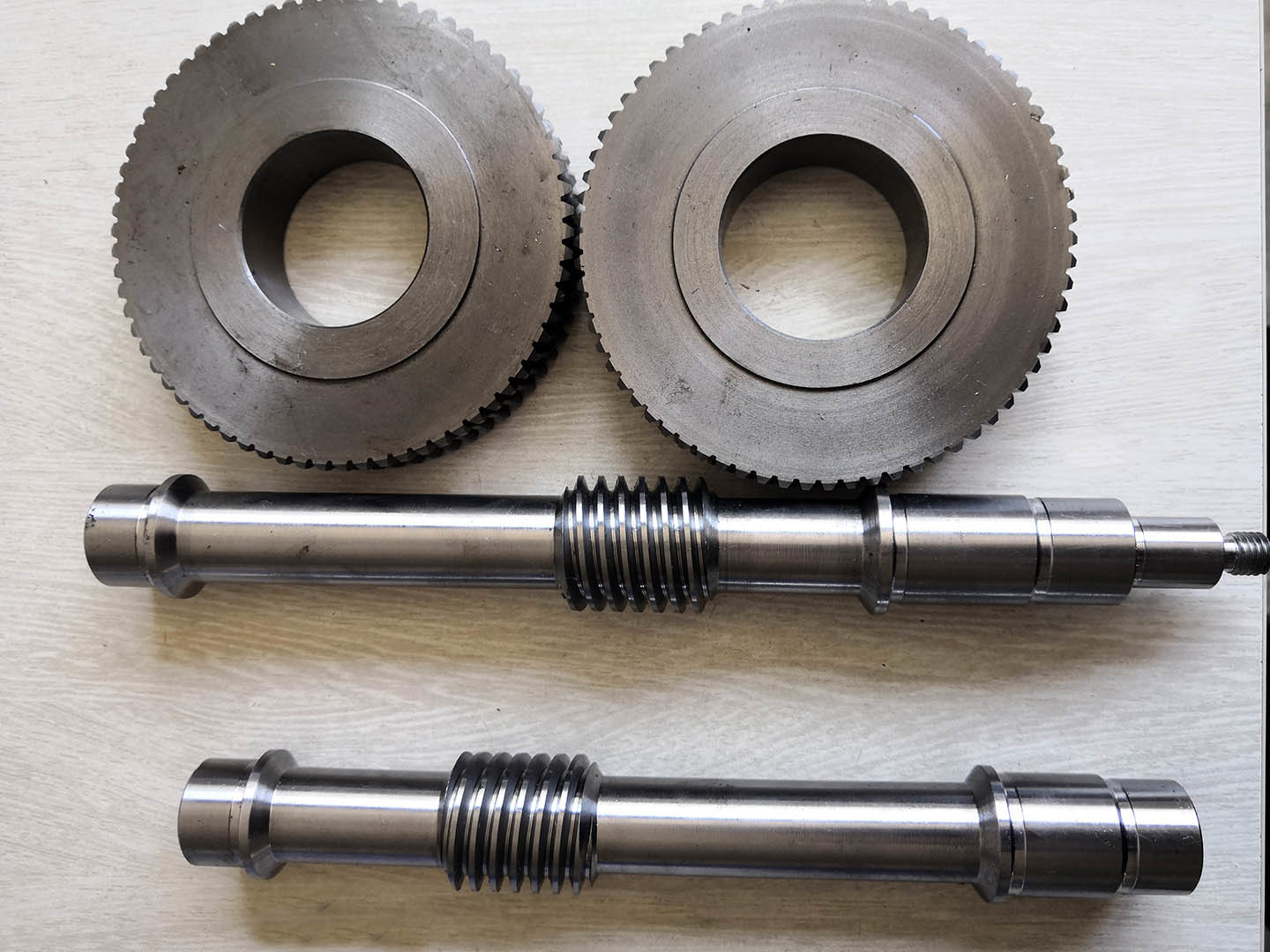

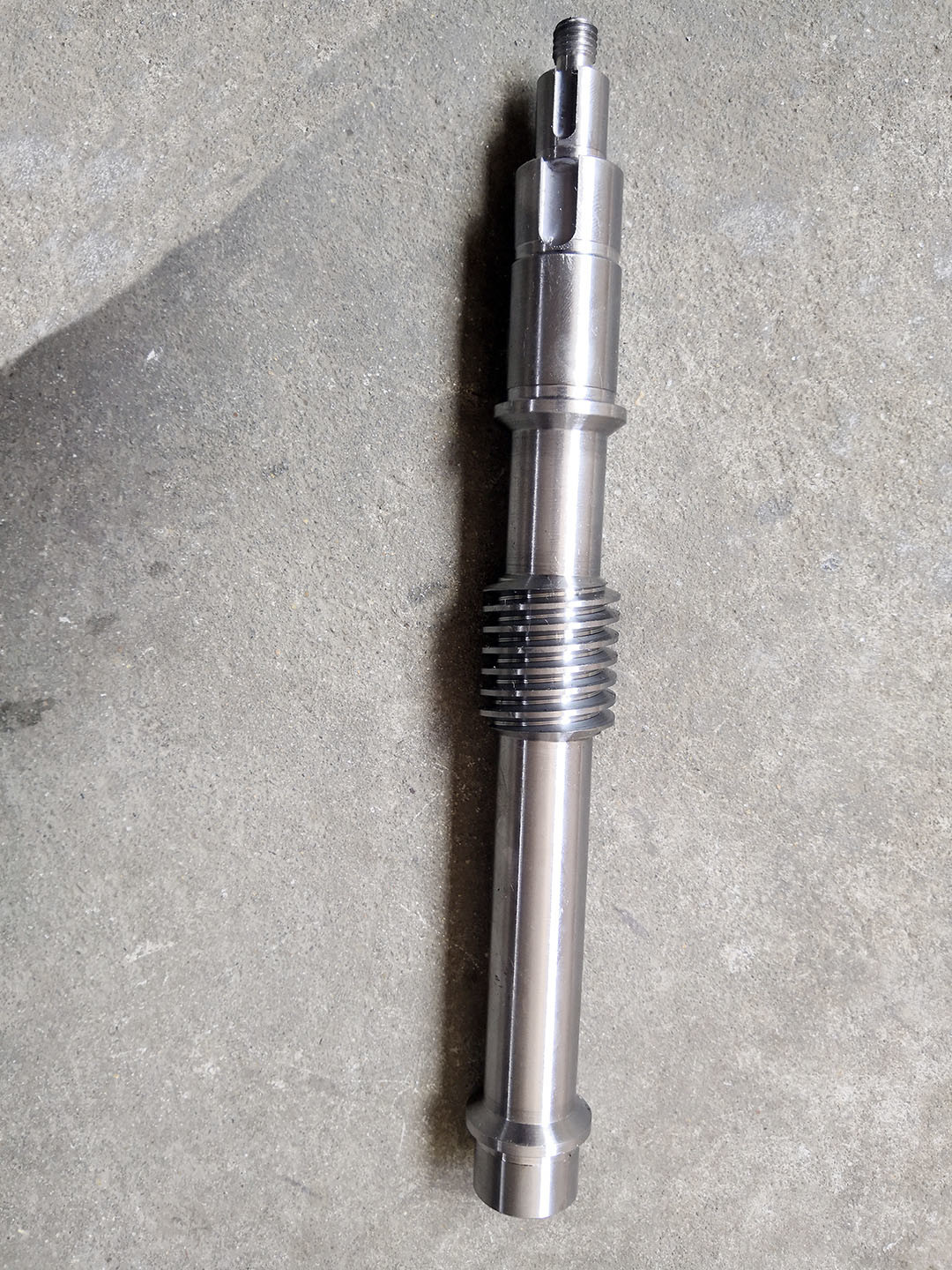

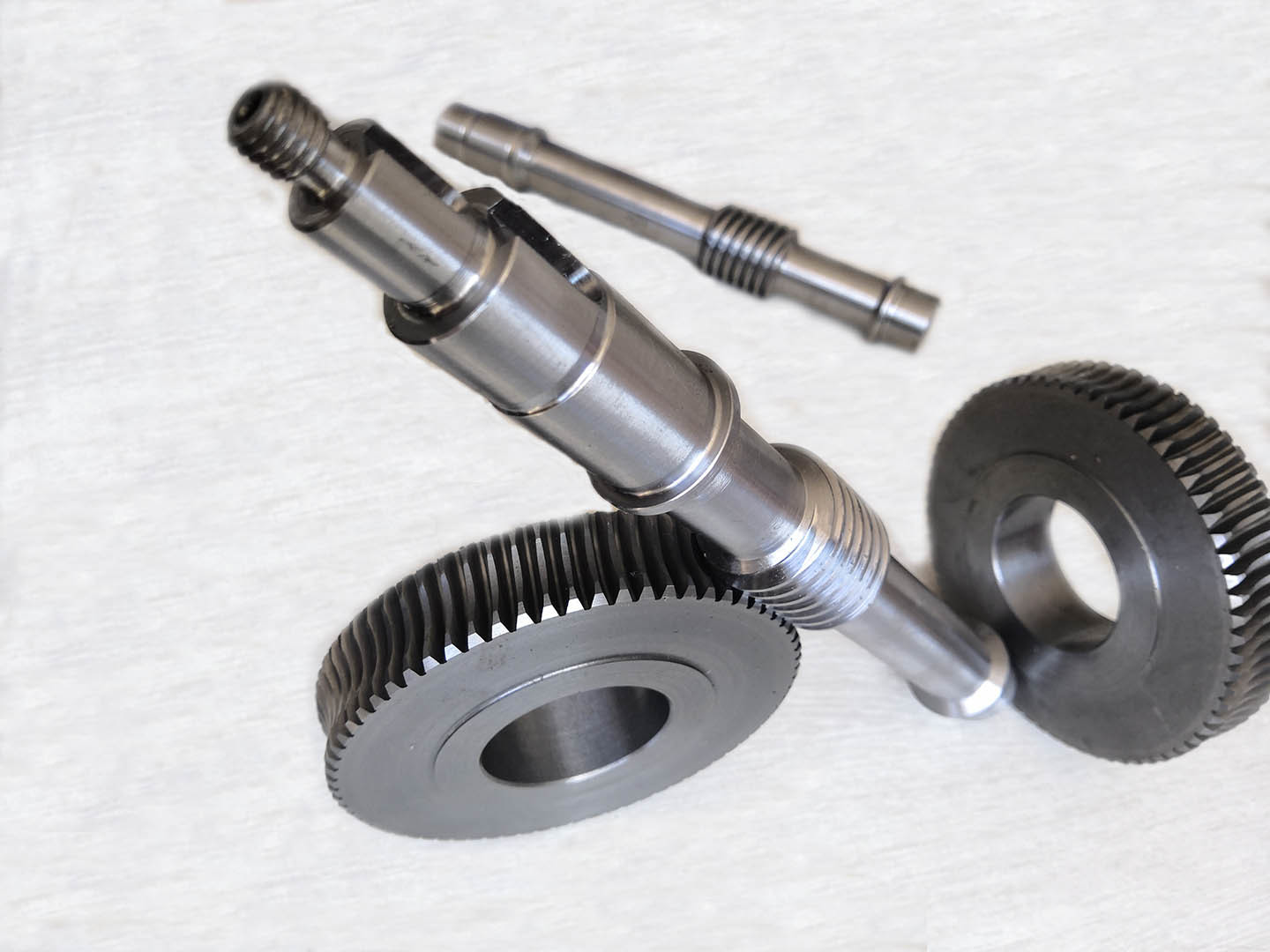

ZA型1.5モジュールノジュール型鋳鉄ワームギアホイールとワームシャフトセット
1) ワーム・シャフトとワーム・ギアの説明
ワームシャフトは,ピッチの表面を周る少なくとも1つの完全な糸を持つハンクであり,ドライバーです
ワームホイール
2) ワーム・シャフトとワーム・ギアの種類
a) 円筒型ワームギアペア
ワームギアペアは,メッシュワームとワームホイールの名前です.
優れた特徴は "つの網状のギア比が非常に大きい.
静かでスムーズな動作もできます
しかし,トランスミッション効率は低い.
(b) 包帯ギアペア
このワームセットは,部分的に方向で見たワームギアを包む特別なワーム形を使用
ワームギア軸
標準的なワームよりも大きな利点は 負荷能力がはるかに高いことです
しかし,このワームギアを設計し 生産するのは非常に複雑です.
| 製品 | ワーム ギア と ワーム シャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ワームギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| リードアングル | カスタム |
| 歯の精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
