| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22082104 |
| 最小注文数量: | 2セット |
| 価格: | $70/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| DP: | 1.8 | ピッチ直径: | Φ508 |
|---|---|---|---|
| 外径: | Φ53103 | ピッチ角: | 36°52'12" |
| 表面角度: | 38°49'2" | 根角: | 35°12'45" |
| ハイライト: | DP1.8螺線形の斜めギヤ,螺線形の斜角ギヤAGMA 10-11,36T Gleasonシステム斜めギヤ |
||

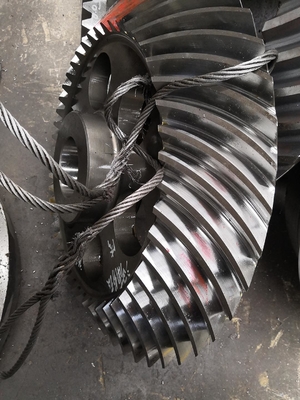

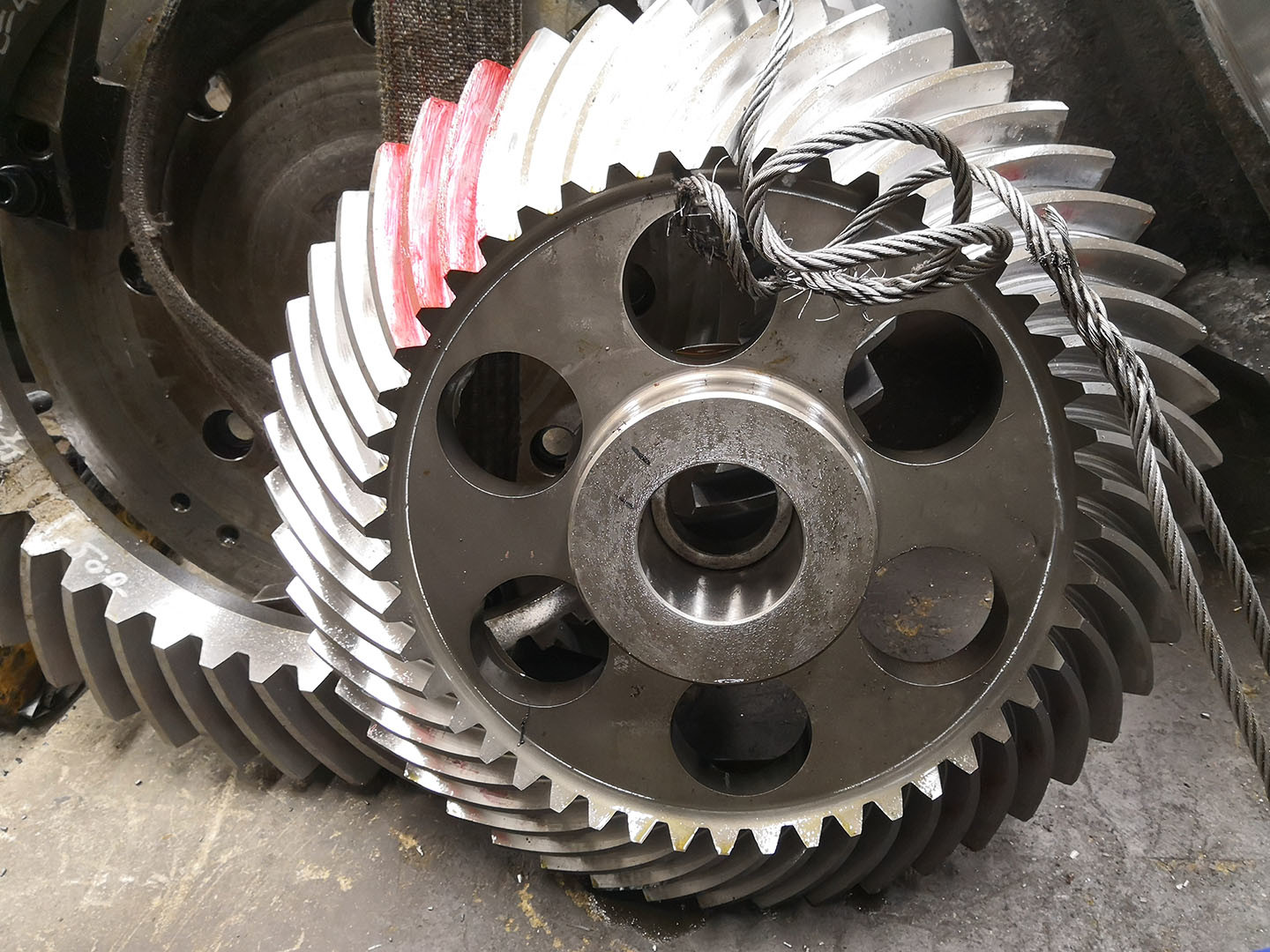

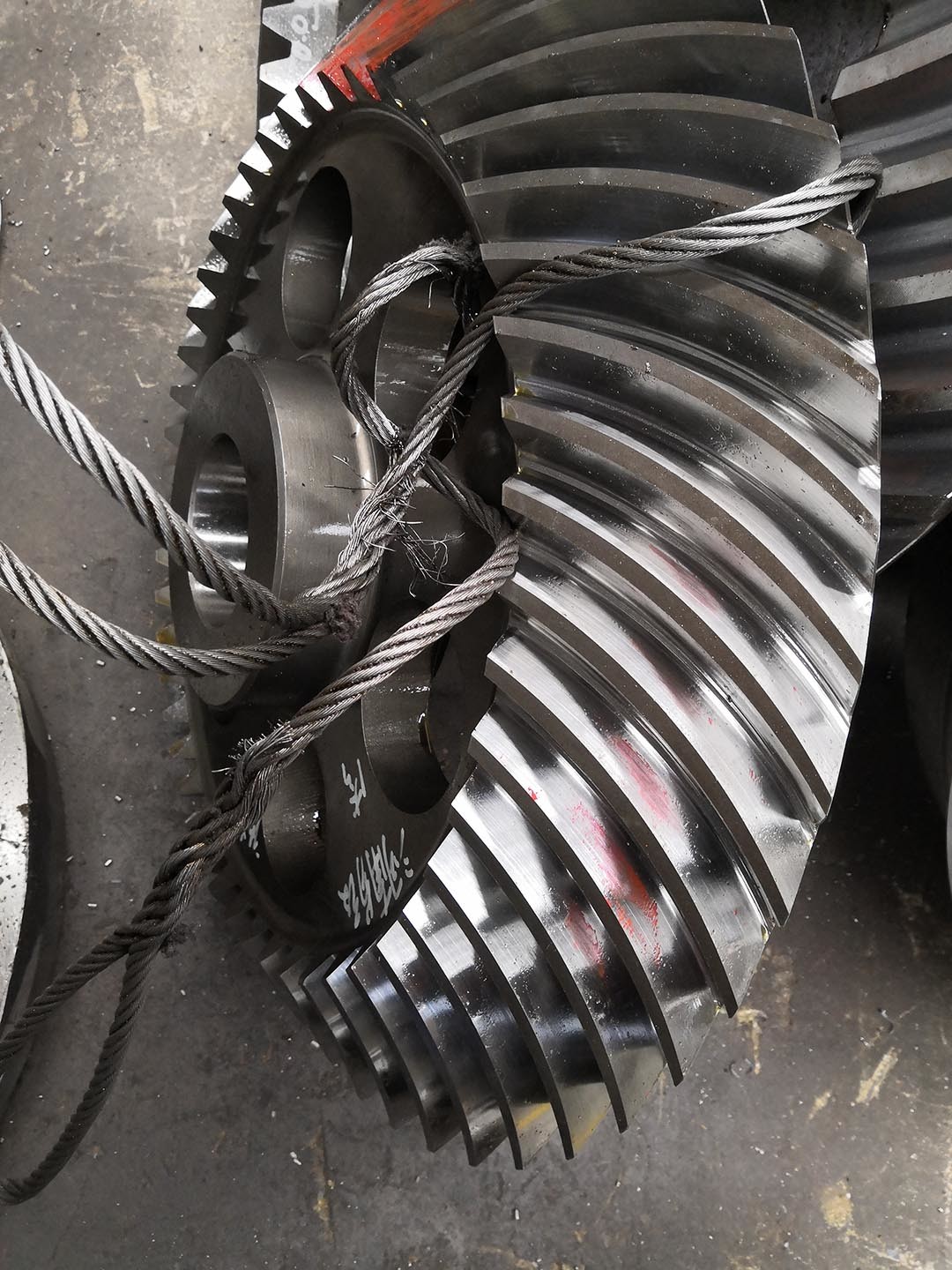

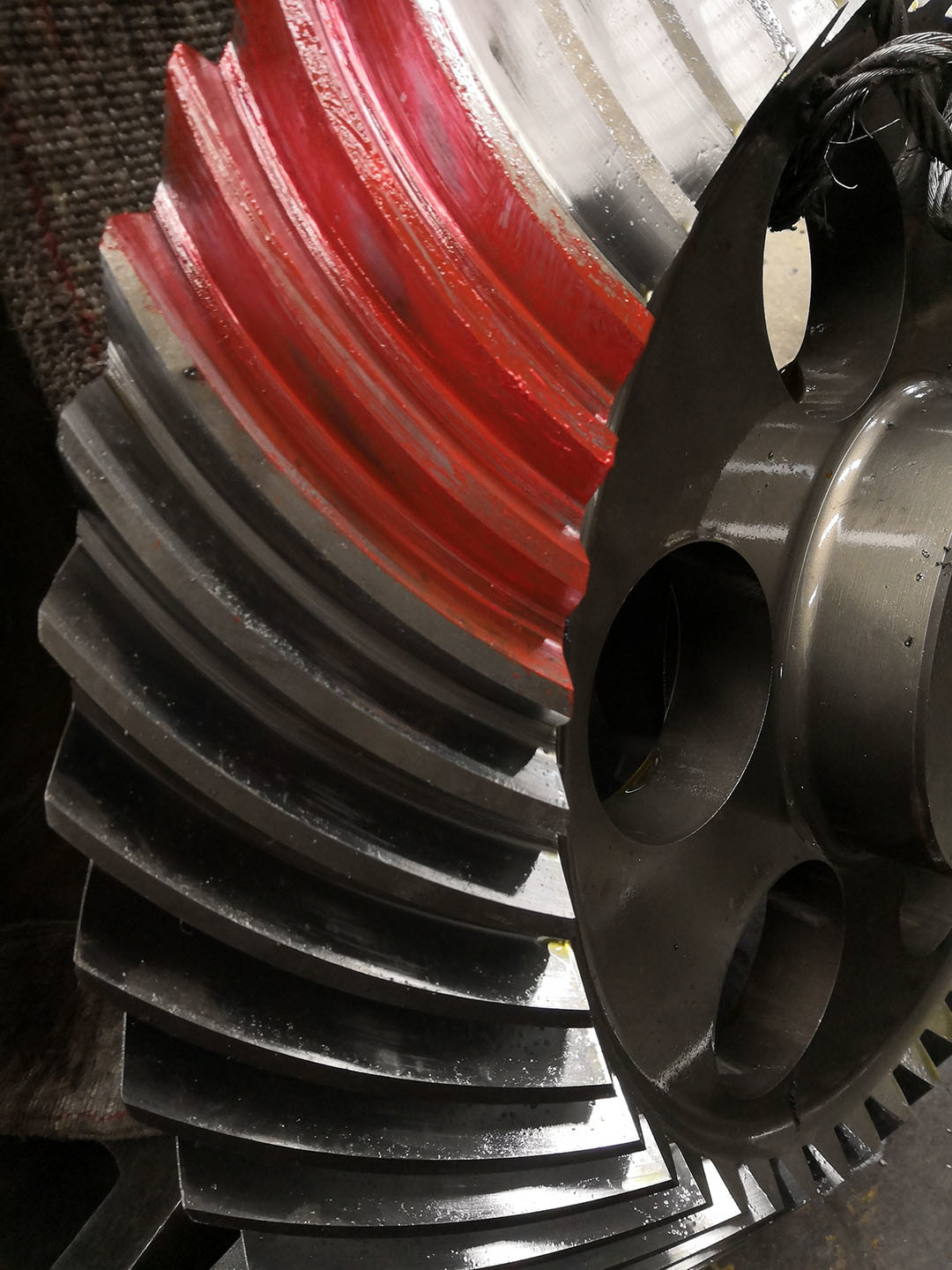

1) スパイラルベベルギアの特徴
スパイラルベベルギアは、応力下での高い変速能力により、ますます人気が高まっています。
高速回転の場合や、わずかな遊びが必要な場合は、硬質ピーリングまたはサンディングが実施されます。
| 製品 | スパイラルベベルギアセット |
| カスタムメイド | √ |
| 材質 | SAE 4320/ 20CrNi2MoA |
| 歯車の歯の製造 | ギアミリング & 歯車研削 |
| 直径ピッチ | 1.8 |
| 歯車研削 | √ |
| 歯数 (Z) | 36 |
| 圧力角 (α) | 20° |
| リード角 | 35° |
| 精度グレード | AGMA 10-11 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
製造設備
製造プロセス
鍛造 機械加工 切削
熱処理 研削 検査
