| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | DB22082202 |
| 最小注文数量: | 1部分 |
| 価格: | $700/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100部分/月 |
| 標準モジュール: | 4 | 歯番号: | 43 |
|---|---|---|---|
| 精度度: | ISO 7 | 製造プロセス: | ギヤ粉砕 |
| コア硬度: | 269〜285HB | 表面幅: | 55 |
| ハイライト: | 減速機用ダブルヘリカルギア、4 モジュール 43T ダブルヘリカルギア、4 モジュール 43T ヘリンボーンギア,4 Module 43T Double Helical Gears,4 Module 43T Herringbone Gears |
||

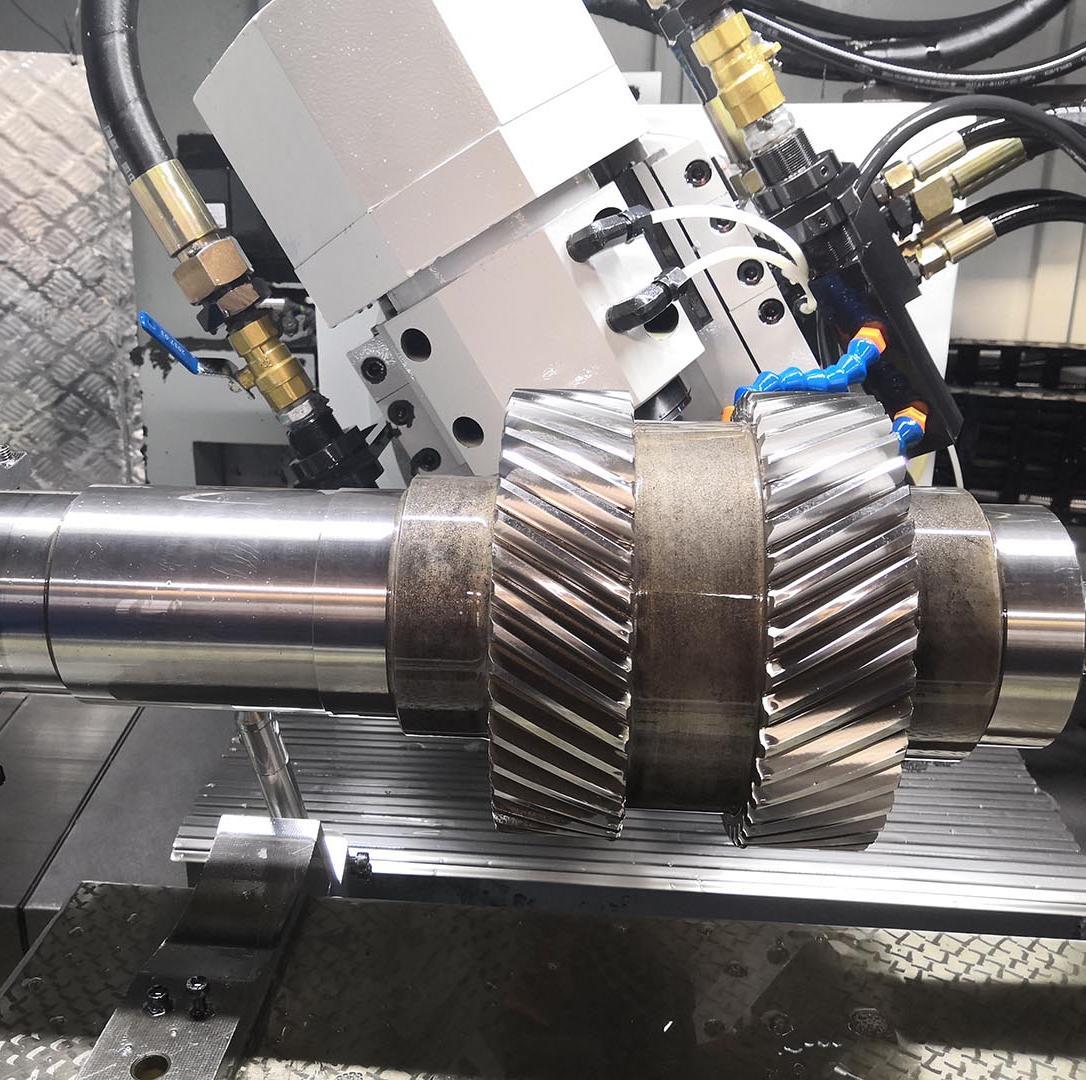

1) ダブルヘリスの機械の説明
ダブルヘリコイドギアには,同じ軸に結合した2つの同一のギアがあり,反対方向に結合する.
(片方は左側のヘリで もう片方は右側のヘリです)
2) 双螺旋輪の特徴
a) 双螺旋型ギアリングで開発された結果の推力力はゼロである.
(b) 二重螺旋型ギアリングは,より大きな電力を送ることができる.
(c) 高いヘリスの角度は,双方向ヘリジカルギアに有利に使用できます.
d) 双螺旋型ギアリングにより効率が向上する.
| 製品 | 2回螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギアホビング |
| 歯磨き機 | √ |
| モジュール (M) | オーダーメイド |
| 歯数 (Z) | 43 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 31° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 260~300HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
