| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | GG22082307 |

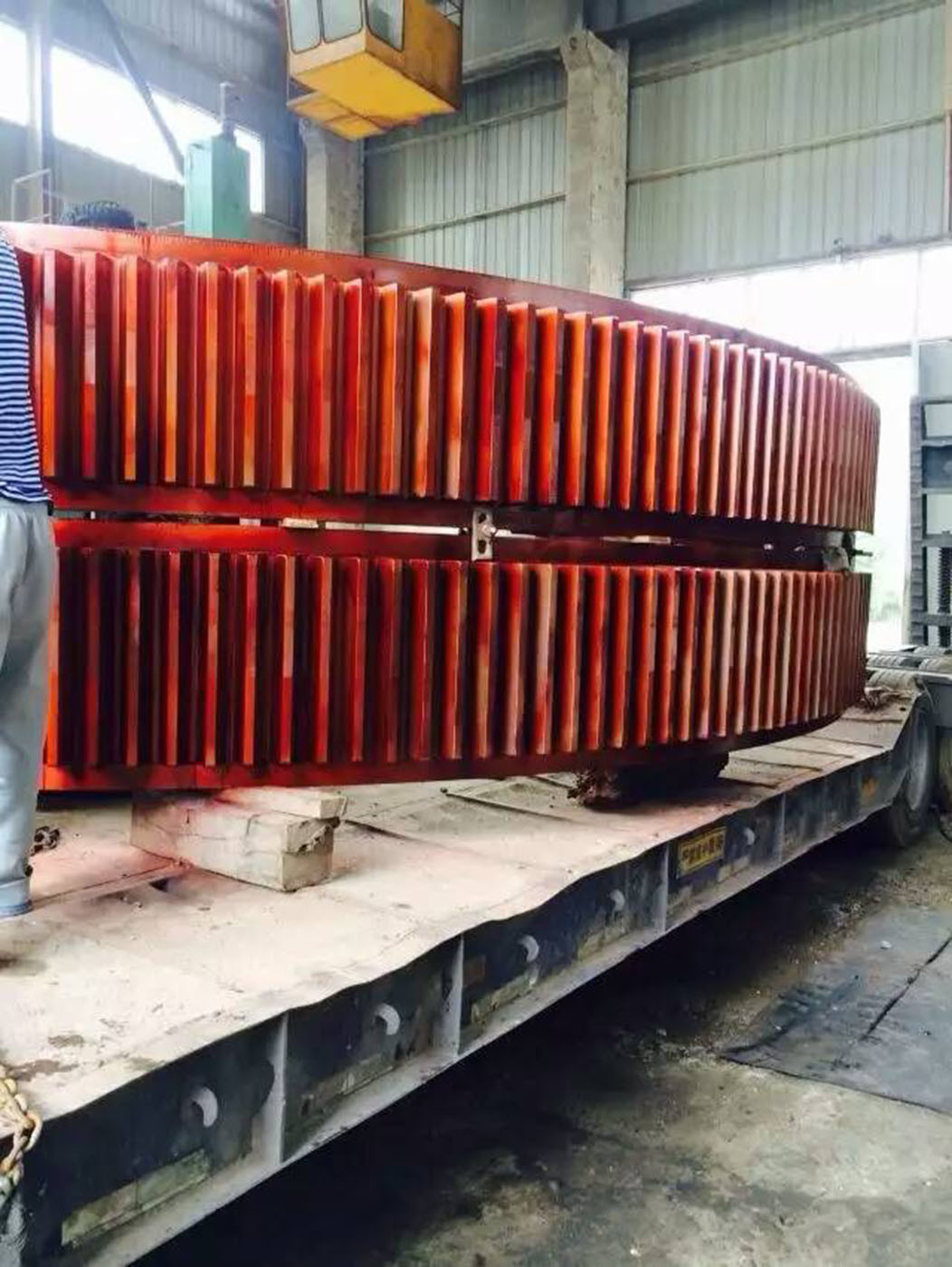

セメントプラント用ボールミル用25モジュール鋳鋼カスタムメイドギヤ
ギヤの説明
a) ギヤは、最大150トンまたはØ12.5mの容量を持つ合金鋼鋳物から製造されます。
b) ピニオンとギアボックス内部部品は、浸炭焼入れまたは焼入れ焼き戻し合金鋼鍛造品から製造されます。
c) 必要に応じて、歯車と歯底部分を研削し、歯車の製造における高精度を確保します。
d) インボード試験ヘッドにより、歯形、リード、ピッチ、 、 、ランアウト、スパン値、偏差を検証するための歯車品質検査グラフを作成できます。
製品ギヤ
| カスタムメイド | √ |
| ギヤプロファイルタイプ | 円筒ギヤ |
| 製造 | ギヤミーリング/ギヤホブ盤 |
| 歯研削 | モジュール（M） |
| 25 | |
| 歯数（Z） | カスタム |
| 圧力角（α） | ISO 8-9グレード |
| リード角 | カスタム |
| 歯精度グレード | ISO 8-9グレード |
| 熱処理 | 焼入れ焼き戻し |
| 表面硬度 | 230-260 HB |
| 鋼材コードグレード比較 | 中国/GB |
| ISO | |||||
| ГΟСТ | ASTM | JIS | DIN | 45 | C45E4 |
| S45C | 1045 | S45C | CK45 | 40Cr | 41Cr4 |
| 40X | 18CrMo4 | SCr440 | 41Cr4 | 20CrMo | 18CrMo4 |
| 20ХМ | 4118 | SCM22 | 25CrMo4 | 42CrMo | 42CrMo4 |
| 38XM | SCM440 | 42CrMo4 | 20CrMnTi | ||
| 18XГT | SMK22 | 20Cr2Ni4 | |||
| 20X2H4A | |||||
| 20XHM | 8720 | SNCM220 | 21NiCrMo2 | 40CrNiMoA | |
| 40XH2MA/ | 4340 SNCM439 |
40NiCrMo6/ | 36NiCrMo4 | 20CrNi2Mo 20NiCrMo7 |
|
| 20XH2MA | 4320 | SNCM420 | |||
