| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS22082501 |
| 最小注文数量: | 5部分 |
| 価格: | $850.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | 18CrNiMo7 | モジュール: | 14 |
|---|---|---|---|
| ヘリックス角: | 15° | 正確さ: | ISO 6の等級 |
| 長さ: | 2500mm | 圧力の角度: | 20° |
| ハイライト: | メイン ドライブ伝達ギヤ シャフト,14のモジュールの螺旋形のスプライン シャフト,左手の螺旋形のスプライン シャフト |
||

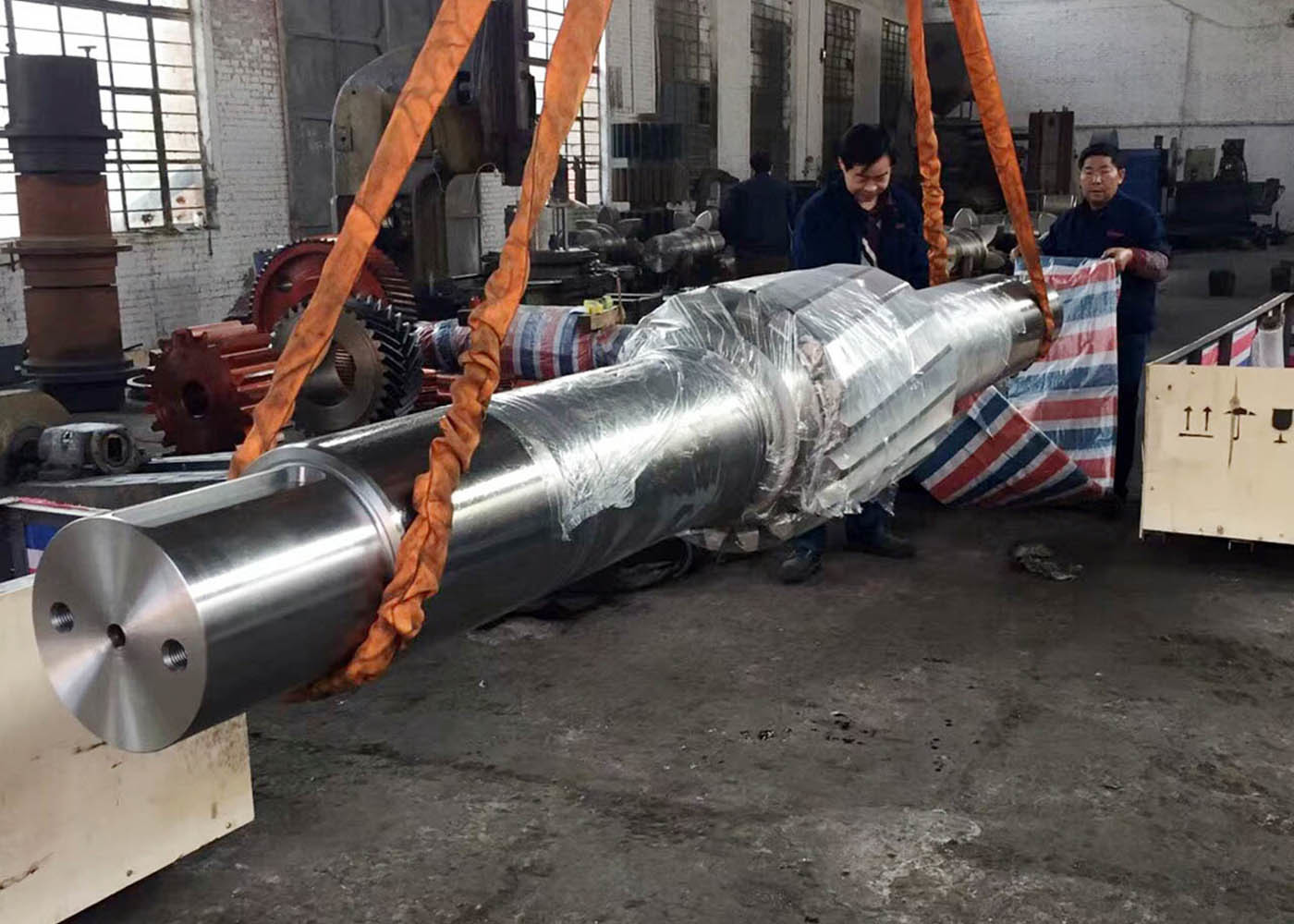

トランスミッション スペアパーツ - 14 モジュール 左手ヘリカルギアシャフト メインドライブシャフト
1) ヘリカルギアシャフトの説明
ヘリカル歯（ヘリコイド歯）を持つ平歯車は、ヘリカルギアと呼ばれます。ヘリカルギアは力を伝達できます。
平行軸間および非平行軸間。自動車や産業機械など、さまざまな業界で広く使用されています。ヘリカルギアは平歯車よりも負荷に耐え、より静かに動作します。
平歯車は、噛み合い時に歯が突然接触するため騒音が発生しますが、ヘリカル
ギアは、歯の一方の端から他方の端までスムーズに接触します。これにより、平歯車よりもスムーズで静かな
動作と高い効率が得られます。
2) ヘリカルギアの分類
a) 平行ヘリカルギア（平行軸間で動力を伝達するために使用）
b) ダブルヘリカルギアまたはヘリンボーンギア。
c) クロスヘリカルギアまたはスキューギア（非平行軸間で動力を伝達するために使用）
製品
| 左手ヘリカルギアシャフト | カスタムメイド |
| √ | モジュール (M) |
| 円筒ギア | ギア |
| 歯製造ギア研削 | 歯車研削 |
| √ | モジュール (M) |
| 14 | 歯数 (Z) |
| 22 | 圧力角 (α) |
| 20° | リード角 |
| 22° | 精度グレード |
| ISO 6 グレード | 熱処理 |
| 浸炭 | 表面硬度 |
| 58-62HRC | 鋼材コードグレード比較 |
| 中国/GB | |||||
| ISO | ГСТ | ASTM | JIS | DIN | 45 |
| 1045 | 45 | 1045 | S45C | CK45 | 40Cr |
| 41Cr4 | 20CrMo | 5140 | SCr440 | 41Cr4 | 20CrMo |
| 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 | 42CrMo |
| 42CrMo4 | 20CrMnTi | 4140 | SCM440 | 42CrMo4 | 20CrMnTi |
| 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 | 40CrNiMoA |
|
40XHMA 4340 |
SNCM439 | 40NiCrMo6/ |
36NiCrMo4 20CrNi2Mo |
||
| 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | ||
