| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS22082506 |
| 最小注文数量: | 5部分 |
| 価格: | $35.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| モジュール: | 2 | 製造: | ギヤ歯切り工具で切ること |
|---|---|---|---|
| 歯の幅: | 30mm | 歯は番号が付いている: | 14 |
| ギヤ タイプ: | 拍車ギヤ | 硬さ: | 58-62 HRC |
| ハイライト: | 味方されるまっすぐ拍車のピニオン シャフトにスプラインを付ける,味方されるまっすぐピニオン ギヤ シャフトにスプラインを付ける,変速機の速度減力剤の拍車のピニオン シャフト |
||

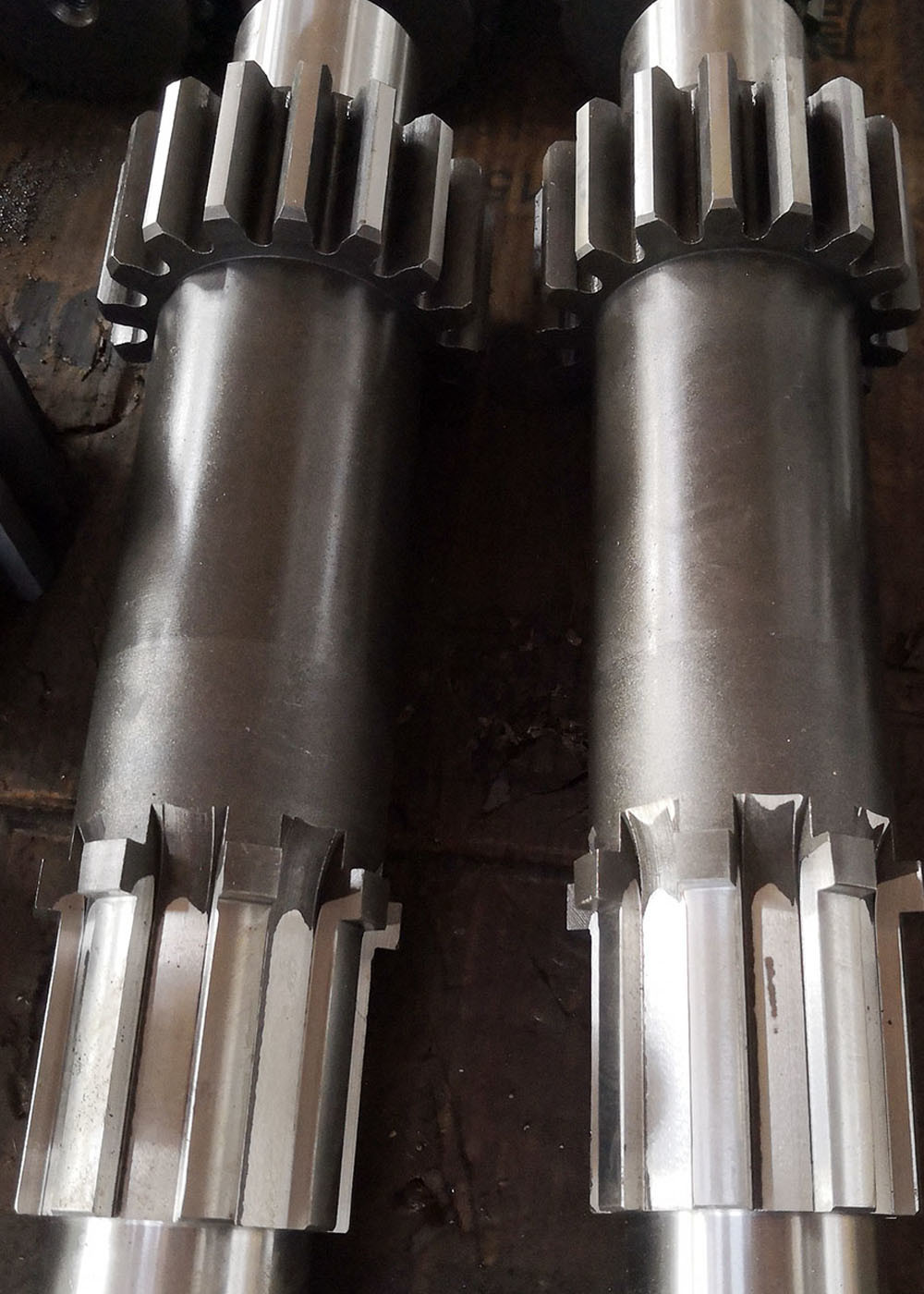

ギアボックス減速機用ストレートサイドスプライン付きピニオン平歯車シャフト
1) 平歯車シャフトの説明
平歯車シャフトは、平歯車を備えたシャフト伝達部品です。
平歯車は円筒形の歯車です。
平歯車は、最も一般的に使用される歯車であり、幅広い用途があります。
2) 平歯車シャフトの特徴
他の種類の伝達歯車と比較して製造が容易です。
伝達システム設計で最も広く使用されています。
| 製品 | ヘリカルギアシャフト |
| カスタムメイド | √ |
| 歯車プロファイルタイプ | 円筒歯車 |
| 歯車歯製造 | ギアミーリング/ギアホブ盤/ギアシェーピング |
| 歯車歯研削 | √ |
| モジュール（M） | 2 |
| 歯数（Z） | 16 |
| 圧力角（α） | 20° |
| リード角 | 0° |
| 精度グレード | ISO 6-7 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材グレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20CrNi4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
