| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HB22082802 |
| 最小注文数量: | 1 PC |
| 価格: | $1000/ Pcs |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 50 PCS/month |
| タイプ: | 円柱ギヤ | 表面幅: | 150 |
|---|---|---|---|
| 硬さ: | 280 HB | 螺旋形の角度: | 25° |
| 圧力の角度: | 20° | ブランド: | OEM |
| ハイライト: | AISI 8620の鋼鉄二重螺旋形ギヤ,造られたAISI 8620鋼鉄伝達ギヤ,二重螺旋形伝達ギヤ |
||

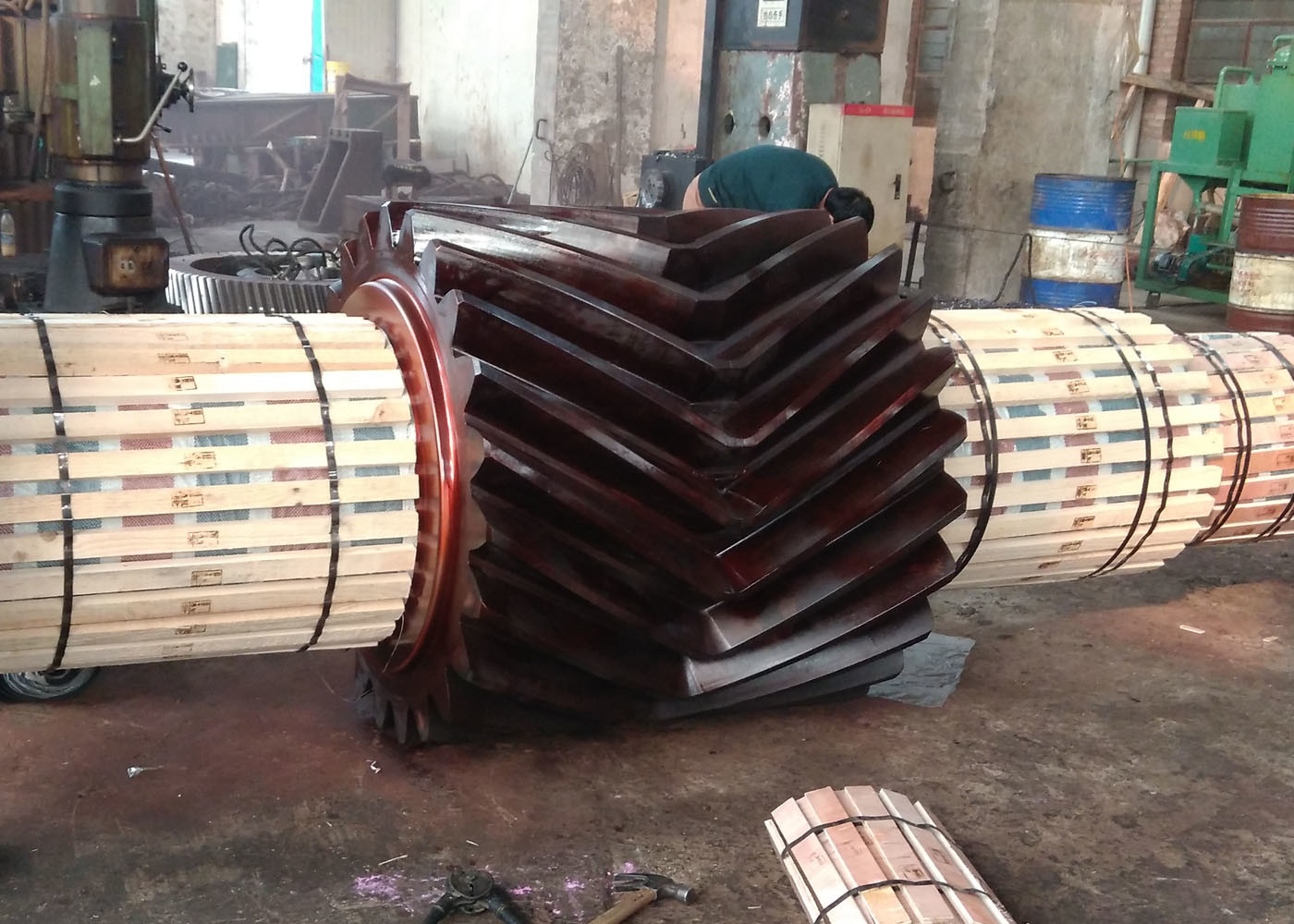

1) ヘリング骨の漁具の特徴
(a) 同様の歯が,同じモジュール,歯の数,螺旋の角を保持しながら,両方の両方を切断します.
(b) 振動の各半分によって生成される推力力は,方向に等しく,反対であり,したがって,それらは互いにキャンセルされます.
(c) 推力がないため,より高い螺旋角 (約45°まで) を使用することが可能である.
d) 推力力が存在しないため,重量の放射負荷に対応できるベアリングは,ヘリングボーン・ギアで使用できます.
(e) 推力力が存在しないため,重量の放射負荷に対応できるベアリングは,ヘリングボーン・ギアで使用できます.
| 製品 | ヘリングボーン・ギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ヘリング骨 |
| 歯輪製造 | ギアフライリング |
| 歯磨き機 | ゼロ |
| モジュール (M) | 18 |
| 歯数 (Z) | 22 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 普通のジリング |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
