| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HB2207002 |
| 最小注文数量: | 1セット |
| 価格: | $500/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 72日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 220セット/月 |
| プロファイル タイプ: | ヘリンボン ギヤ | ヘリックス角: | 20° |
|---|---|---|---|
| 材料: | 42CrMo | 熱処理: | インダクション硬化 |
| 硬さ: | 50-55 HRC | ブランド: | OEM |
| ハイライト: | 11.33モジュール ヘリンボン ギヤ セット,打つ機械ヘリンボン ギヤ セット,11.33モジュールのニシンの骨ギヤ |
||

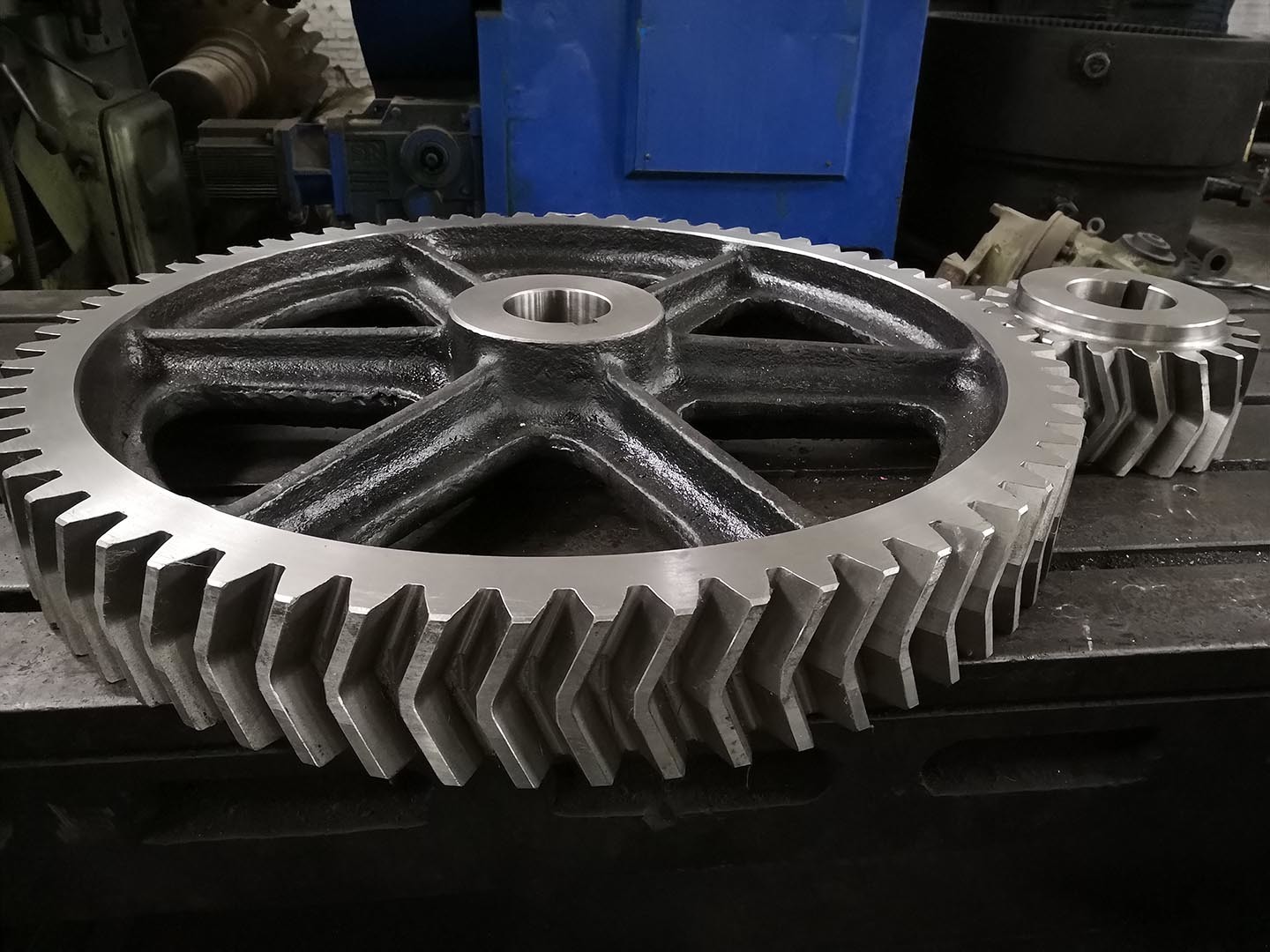

1) ヘリングボーン・ギアの説明
左手と右手の両方の螺旋歯と,中央歯のない連続歯を持つヘリング骨の道具
2つの逆のハンドの螺旋ギアを組み合わせたものです
(2) ヘリングボーンギア の 特徴
(a) ヘリングボーン・ギアは固有の推力力を均衡させる.
(b) 製造が困難で,単純なギアホブリングマシンで切ることはできません.
(c) 重用用途に適している.
| 製品 | ヘリングボーンギアセット |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギアフライリング |
| 歯磨き機 | √ |
| モジュール (M) | 11.33 |
| 歯数 (Z) | 18 & 67T |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 20° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | インダクション硬化 |
| 表面硬さ | 50-55 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
