| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | HB2207003 |
| 属性 | 値 |
|---|---|
| プロファイルタイプ | ヘリンボーンギア |
| 材質 | 鍛造鋼 |
| 熱処理 | 焼入れ焼き戻し |
| モジュール | 25 |
| 圧力角 | 20° |
| ブランド | OEM |

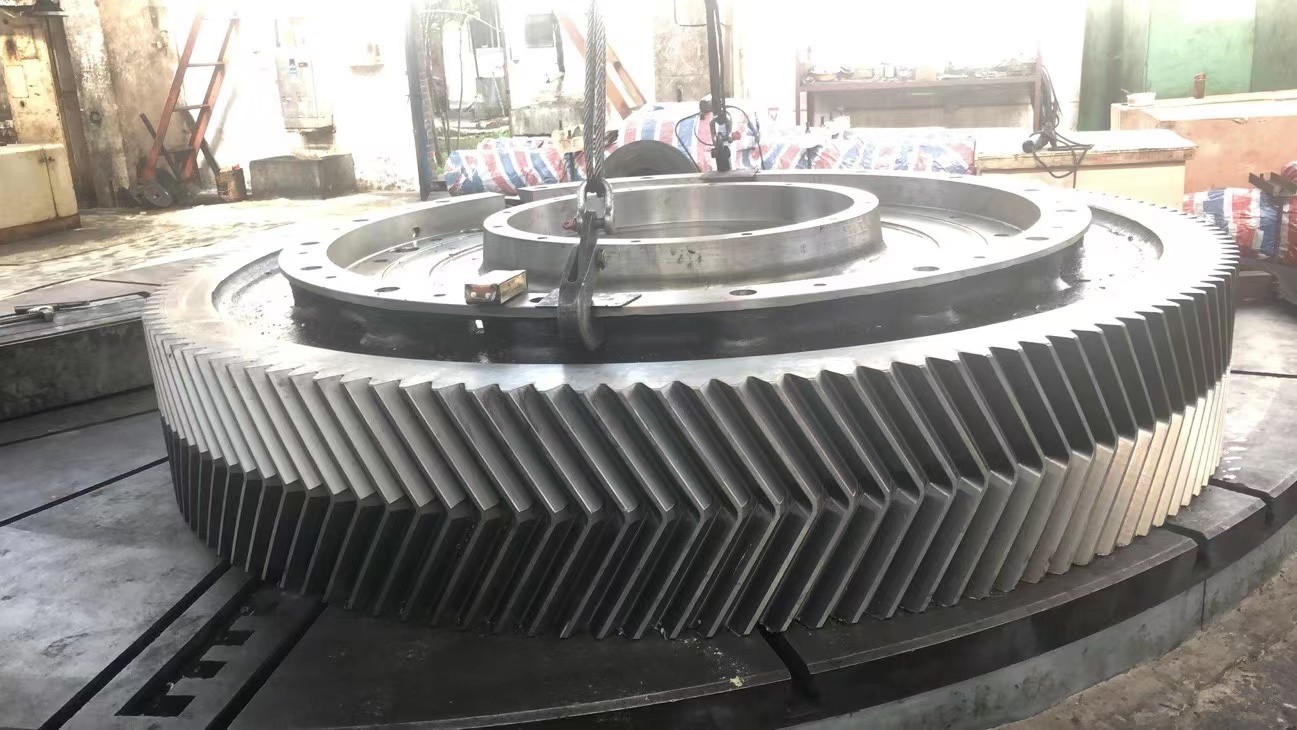

ヘリカルギアと同様に、ヘリンボーンギアはスムーズに動力を伝達するという利点があります。ただし、ヘリンボーンギアは追加の軸方向荷重を発生させません。
左手と右手のヘリカルギアの間には中央の隙間がありません。上から見ると、ヘリンボーンギアの各ヘリカル溝は文字Vのように見え、多くが集まってヘリンボーンパターンを形成します。
| 製品 | ヘリンボーンギア |
|---|---|
| カスタムメイド | √ |
| ギアプロファイルタイプ | ヘリンボーン |
| ギア歯の製造 | ギアフライス加工 |
| ギア歯研削 | Null |
| モジュール (M) | カスタム |
| 歯数 (Z) | 125 |
| 圧力角 (α) | 20° |
| ヘリックス角 (β) | カスタム |
| 歯の精度グレード | ISO 8-9 グレード |
| 熱処理 | 焼入れ焼き戻し |
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
