| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS22082801 |
| 最小注文数量: | 5部分 |
| 価格: | $850.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | DIN 17CrNiMo6 | モジュール: | 16 |
|---|---|---|---|
| ヘリックス角: | 15° | 品質グレード: | ISO 6の等級 |
| 幅: | 200mm | アデンドム・コー: | 1 |
| ハイライト: | DIN 17CrNiMo6の螺旋形シャフト,右の螺旋形シャフト,DIN 17CrNiMo6ギヤ ドライブ シャフト |
||

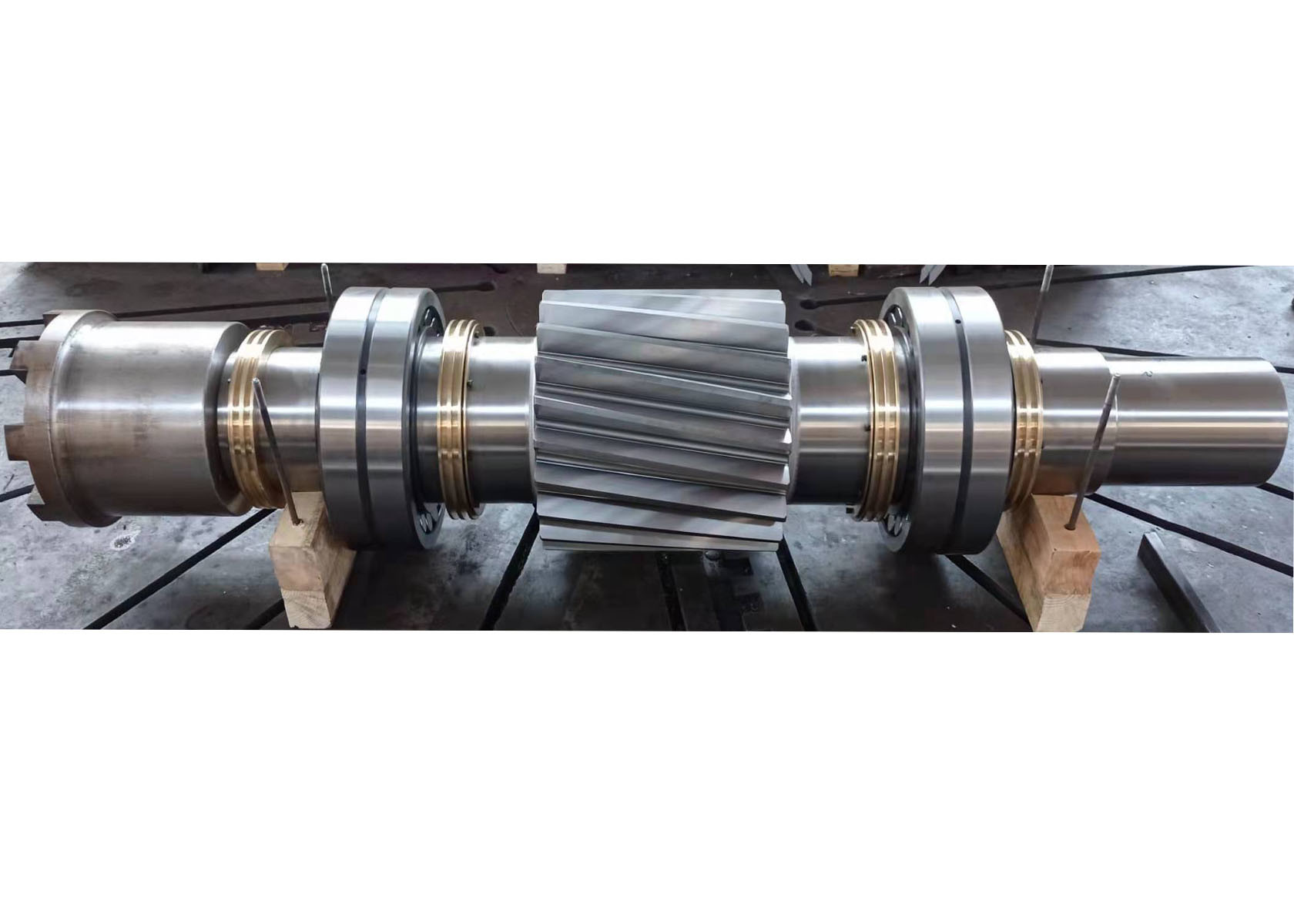

トランスミッション部品 右手ギア ヘリックスシャフト 駆動シャフト DIN 17CrNiMo6 鍛造鋼
1) ヘルシアルギアシャフトの特徴
(a) 単一の螺旋回輪は,歯が任意の方向に傾いている (左側の螺旋か右側の螺旋か).
b) シングルヘリカルギアが軸推力力を発生させ,対応するベアリングに同じ力を及ぼします.
放射力も生み出します
c) シングルヘリカルギアによる電源伝送能力は比較的低い.
d) 推力負荷のため,高い螺旋角を使用することはできません.
単一の螺旋回転装置の螺旋角は,通常15°~20°の範囲で変化する.
(e) 単回螺旋ギアが機械駆動または電源伝送の要件に適している場合,各アプリケーションは
通常は,パワー,速度,構成の ユニークな設計が必要です
| 製品 | 単回螺旋型ギアシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 道具歯製造業 | 機械の磨き |
| 歯磨き機 | √ |
| モジュール (M) | 16 |
| 歯数 (Z) | 22 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
