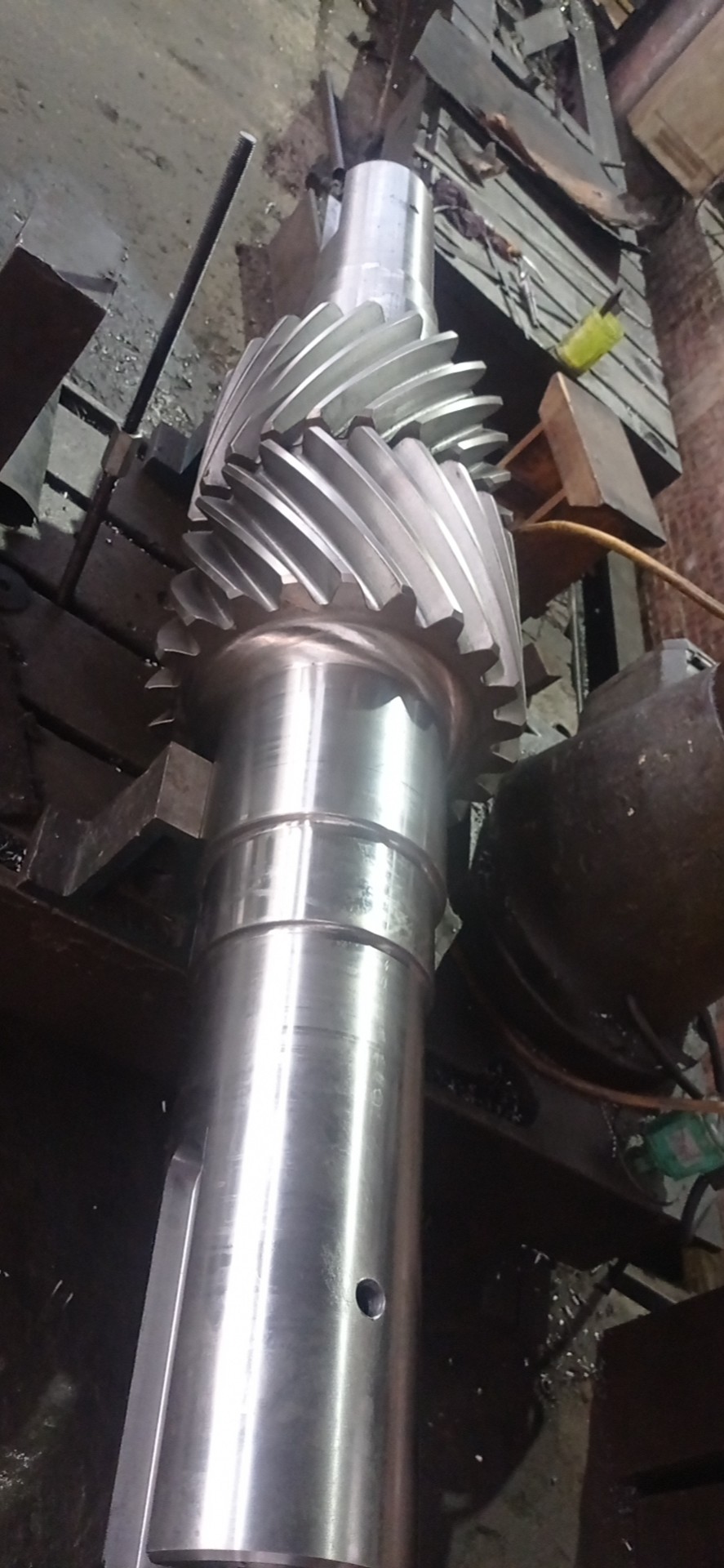

DP1.732 22T ダブル ヘリカル ギア シャフト ねじれ角 30° SAE 4340 スチール
  • DP1.732 22T ダブル ヘリカル ギア シャフト ねじれ角 30° SAE 4340 スチール
DP1.732 22T ダブル ヘリカル ギア シャフト ねじれ角 30° SAE 4340 スチール

DP1.732 22T ダブル ヘリカル ギア シャフト ねじれ角 30° SAE 4340 スチール

起源の場所 中国
ブランド名 YIZGEAR
モデル番号 GS22112401
製品の詳細
材料:
40CrNiMo
DP:
1.732
ヘリックス角:
30°
プロフィール:
二重ヘリックス
歯の幅:
11"
圧力Agnle:
20°
ハイライト:

ダブル ヘリカル ギア シャフト ヘリックス、DP1.732 トランスミッション ギア シャフト、トランスミッション ギア シャフト 40CrNiMo

,

DP1.732 Transmission Gear Shaft

,

Transmission Gear Shaft 40CrNiMo

支払いと配送条件
最小注文数量
2個
価格
$1850.0/Piece
パッケージの詳細
合板の木枠
受渡し時間
60日
支払条件
L/C、D/P、ウェスタン・ユニオン、T/T
供給の能力
300部分/月
製品説明

 SAE 4340 鋼 DP1.732 22T ダブルヘリカルギアシャフト ヘリックスアングル 30°
1) ギアシャフトの説明
切断軸のギアとして各段のギア曲線を持つギアシャフトが導入される.
スパイラルベーブル 歯車は,これらの形状の精密な軸に用いられる歯車プロファイルの一般的な例である.

  • 直径ステップ: 1.5
  • 圧力の角度: 20°
  • ヘリックス角度: 30°
  • ピッチ直径:14.667"
  • 歯数: 22
テクニカル仕様
パラメータ 仕様
オーダーメイド 入手可能
ギアプロファイルのタイプ グリーソン
製造プロセス 機械の磨き
歯 を 磨く 含まれている
モジュール (M) カスタム
歯数 (Z) カスタム
圧力の角度 (α) カスタム
リードアングル カスタム
精度度 ISO 6級
熱処理 炭化物
表面硬さ 58〜62HRC
鉄鋼コード級別比較
中国/イギリス ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XGT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM 439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
生産設備

DP1.732 22T ダブル ヘリカル ギア シャフト ねじれ角 30° SAE 4340 スチール 0

製造プロセス

DP1.732 22T ダブル ヘリカル ギア シャフト ねじれ角 30° SAE 4340 スチール 1
