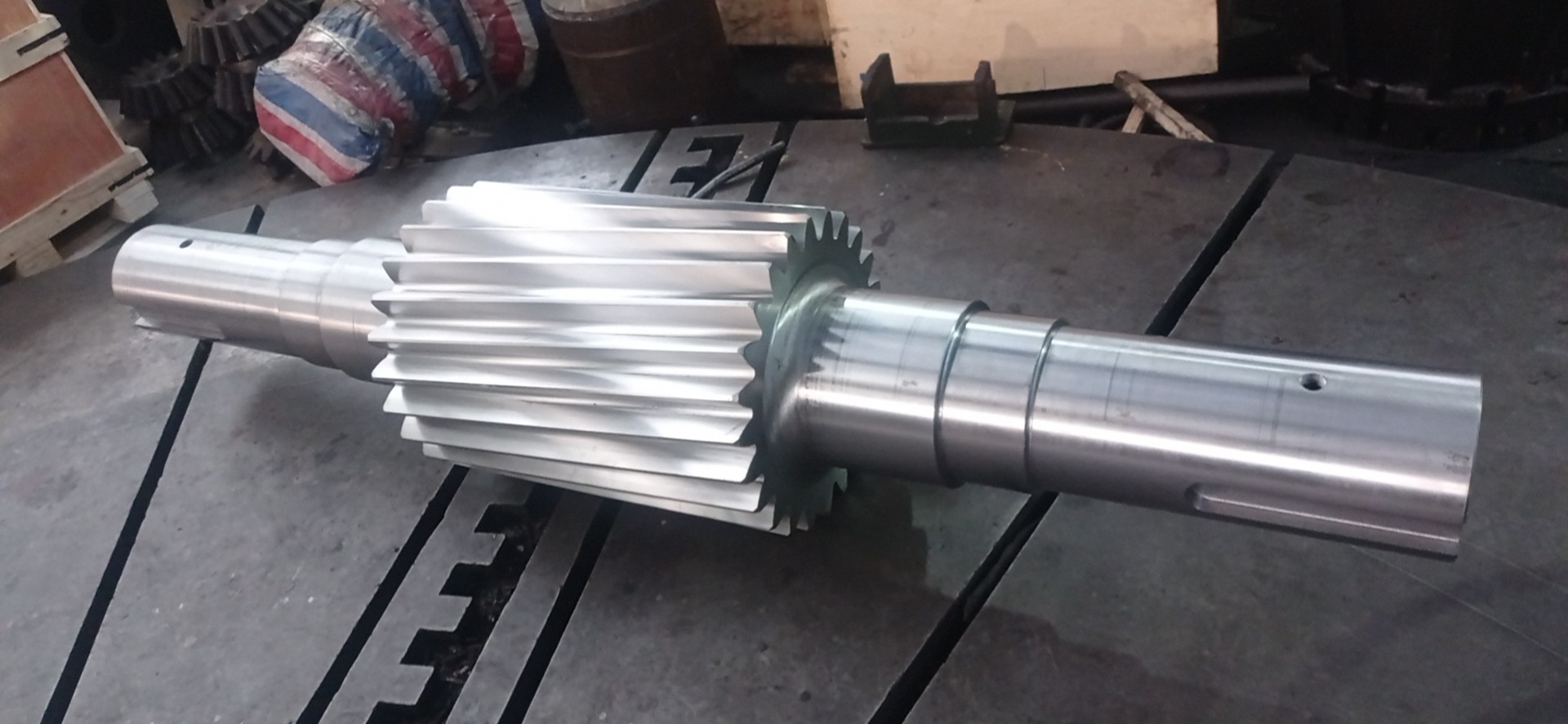

SAE 4340 鋼製左手はすば歯車シャフト DP 1.5 24T 角度 5°
  • SAE 4340 鋼製左手はすば歯車シャフト DP 1.5 24T 角度 5°
  • SAE 4340 鋼製左手はすば歯車シャフト DP 1.5 24T 角度 5°

SAE 4340 鋼製左手はすば歯車シャフト DP 1.5 24T 角度 5°

起源の場所 中国
ブランド名 YIZGEAR
モデル番号 GS22112402
製品の詳細
材料:
40CrNiMoA
DP:
1.5
ヘリックス角:
5°
ギヤ歯は番号が付いている:
24
歯の幅:
24 "
圧力Agnle:
20°
ハイライト:

左手はすば歯車シャフト、SAE 4340 トランスミッション ギヤ シャフト、24T Angle5° トランスミッション ギヤ シャフト

,

SAE 4340 Transmission Gear Shaft

,

24T Angle5° Transmission Gear Shaft

支払いと配送条件
最小注文数量
2個
価格
$1850.0/Piece
パッケージの詳細
合板の木枠
受渡し時間
60日
支払条件
L/C、D/P、ウェスタン・ユニオン、T/T
供給の能力
300部分/月
製品説明

SAE 4340鋼 DP 1.5 24T 左ねじヘリカルギアシャフト ヘリックス角 5°

24歯ヘリカルピニオンギア

  • ダイアメトラルピッチ: 15
  • 圧力角: 20°
  • 開始直径: 14.667"
  • 歯数: 24
  • ヘリックス角: 5°
  • 熱処理: 誘導焼入れ. 硬度: 45-50 HRC
  • ギア研削. 品質: ISO 6-7 グレード
技術仕様
パラメータ 仕様
カスタムメイド 利用可能
ギアプロファイルタイプ 円筒形
製造プロセス ホブ盤加工
歯研削 含まれる
モジュール (M) 16.933
歯数 (Z) 24
圧力角 (α) 20°
リード角 5°
精度グレード ISO 6-7 グレード
熱処理 誘導焼入れ
表面硬度 45-50 HRC
鋼材コードグレード比較
中国/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
製造設備

SAE 4340 鋼製左手はすば歯車シャフト DP 1.5 24T 角度 5° 0

製造プロセス

SAE 4340 鋼製左手はすば歯車シャフト DP 1.5 24T 角度 5° 1
