| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22112601 |
| 最小注文数量: | 2セット |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500 セット/月 |
| 総長: | 318 | 軸角: | 90° |
|---|---|---|---|
| モジュール: | 7 | 材料: | SAE 4320 |
| ピッチ角: | 13°45' | 表面角度: | 16°56' |
| ハイライト: | スチールスパイラルベベルギアシャフトヘリックス、SAE 4320スパイラルベベルギア、角度35°スパイラルベベルギア,SAE 4320 Spiral Bevel Gears,Angle 35° Spiral Bevel Gears |
||

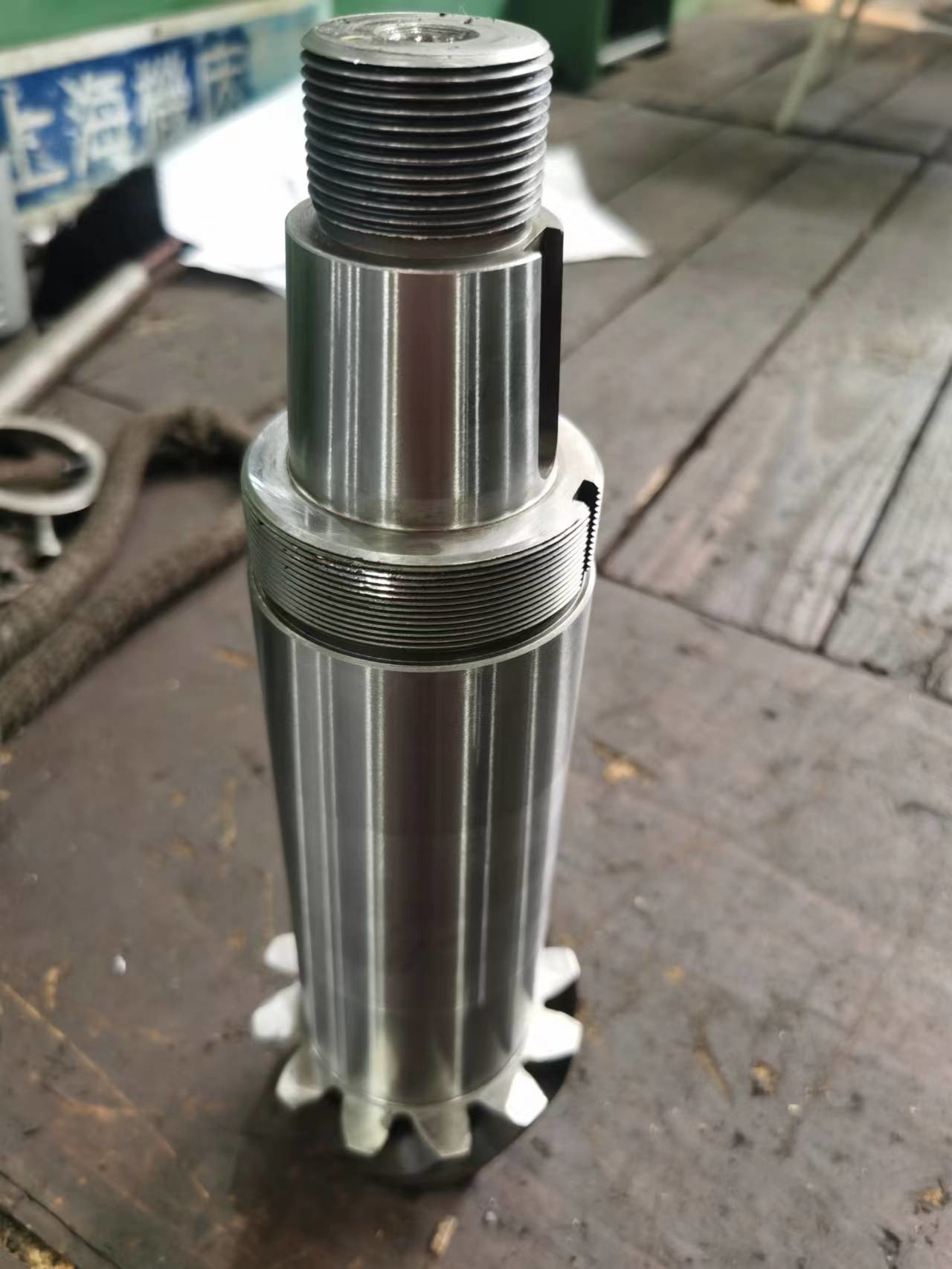

1) 螺旋型角型歯車軸の説明
歯 12
Mn 7
圧力の角度 20°
エリスの角 35°
2) 螺旋型角型歯車製造
アルトゥーラ1321
外側の直径10054
ダイアメトロ・デ・パソ8400
セメント化熱処理 58-62 HRC
耐久性層の深さ 0.8~1.0 mm
中核耐久性 35-42 HRC
ギアリングのフレッシュとギアリングの直し
| 製品 | スパイラルベーブルギアシャフト |
| オーダーメイド | √ |
| 材料 | SAE 4320 |
| ギア歯の製造 | 歯磨き機と歯磨き機 |
| 歯磨き機 | √ |
| モジュール | 7 |
| 歯数 (Z) | 12 |
| 圧力の角度 (α) | 20° |
| リードアングル | 35° |
| 歯の精度度 | ISO 6級/AGMA 11級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
