| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SP22112601 |
| 最小注文数量: | 1セット |
| 価格: | $500/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 45-60日 |
| 支払条件: | T/T、D/P、ウェスタン・ユニオン、L/C |
| 供給の能力: | 1500 |
| Gear Type: | Gleason | 螺線形の角度: | 35° |
|---|---|---|---|
| Pressure angle: | 20° | Manufacture Method: | Gear Grinding |
| ギア表面の粗さ: | Ra 0.8~1.6 | Quality Grade: | ISO 6-7 |
| ハイライト: | カスタマイズされたスパイラルベベルギアセット、18CrNiMo7スパイラルベベルギアセット、スチールグリーソンスパイラルベベルギアセット,18CrNiMo7 Spiral Bevel Gear Set,Steel Gleason Spiral Bevel Gear Set |
||
スパイラルベーブルギア の 説明
スパイラル コーブ ゲア 駆動器 の 複雑さと 優れた 性能 は エンジニア に 多く の 機会 を 提供 し て い ます.
通常の直角ギアでは,ギア歯の垂直座位が騒音や予測不可能な動作サイクル,その他の問題を引き起こします.
螺旋型 曲線ギアには 歯が 横切りに 組み込まれ 力を 流暢で 静かで 強力に 送れるように 設計されています
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |

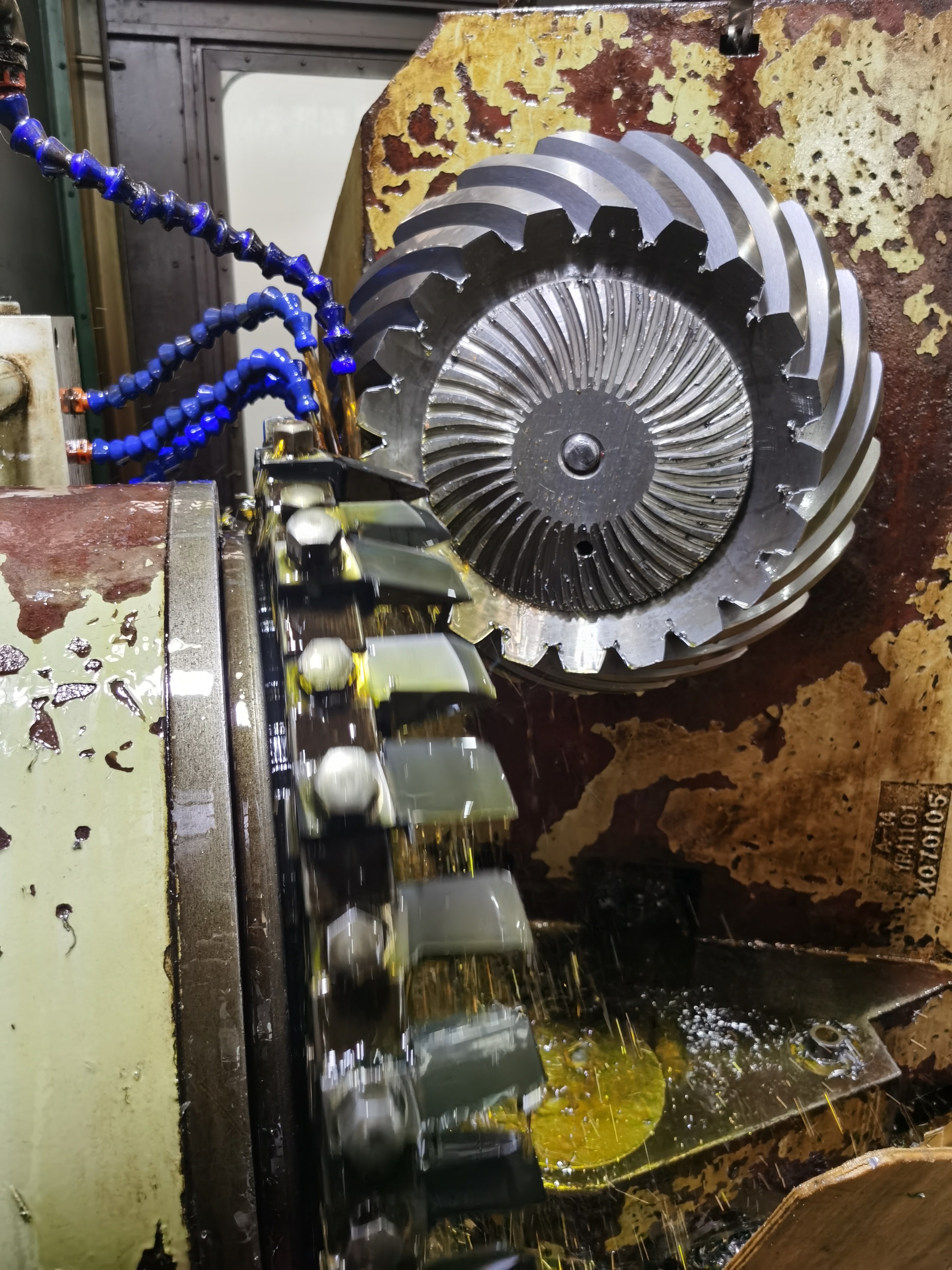

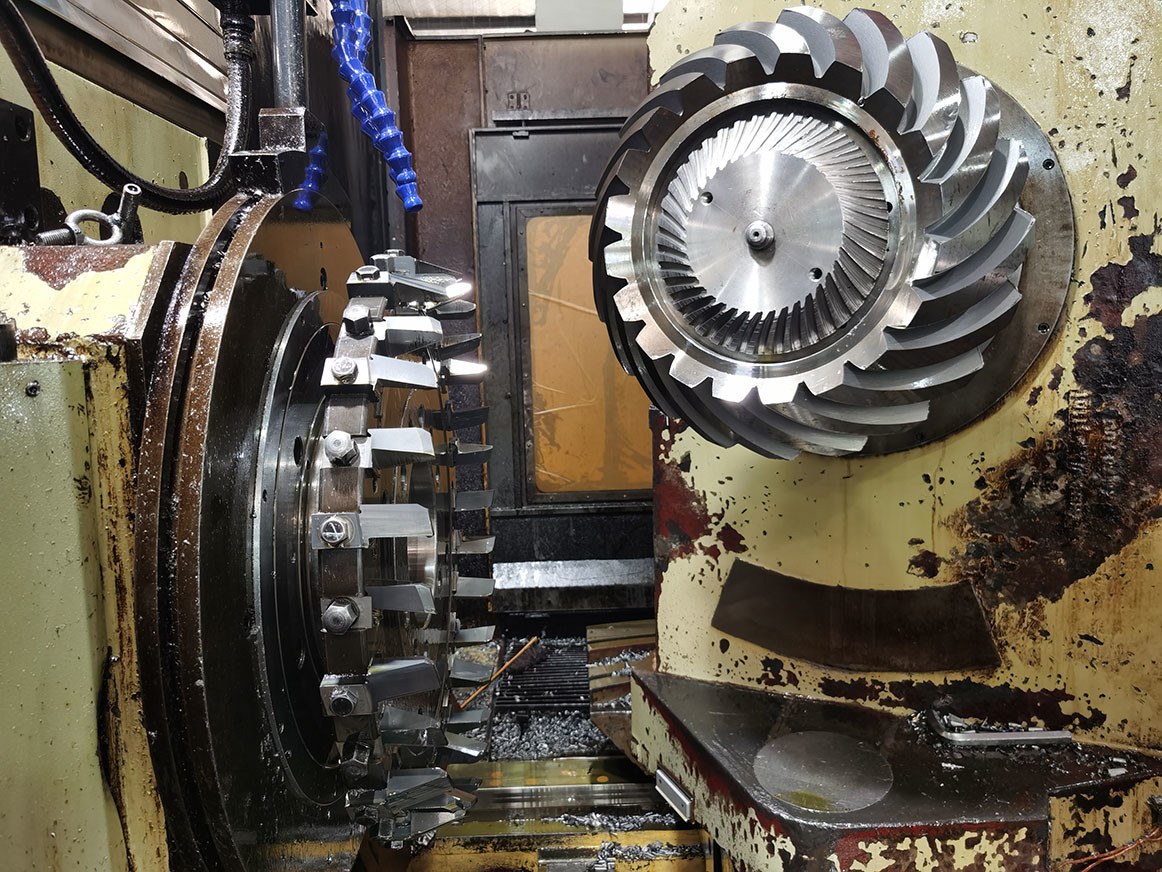

| 製造 加工 | 機械の磨き |
| 歯磨き機 | √ |
| モジュール (M) | 8 |
| ギア歯数 (Z) | 35 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 35° |
| 作業角度/軸の角度 | 90° |
| 材料 | 18CrNiMo7 |
| 熱処理 | 炭化物/セメント消化 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
